概览
简介

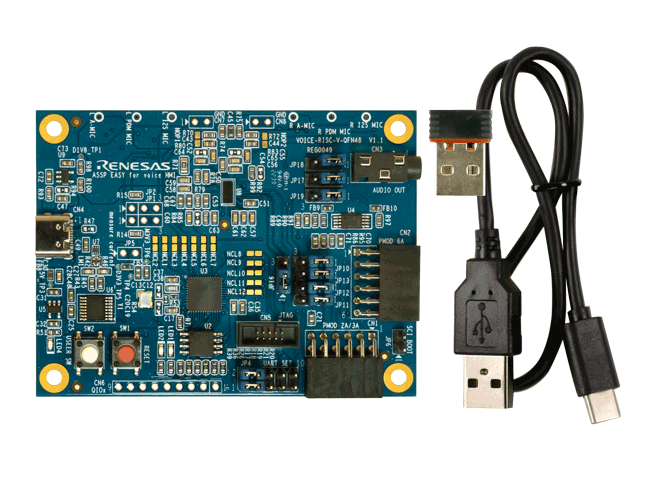

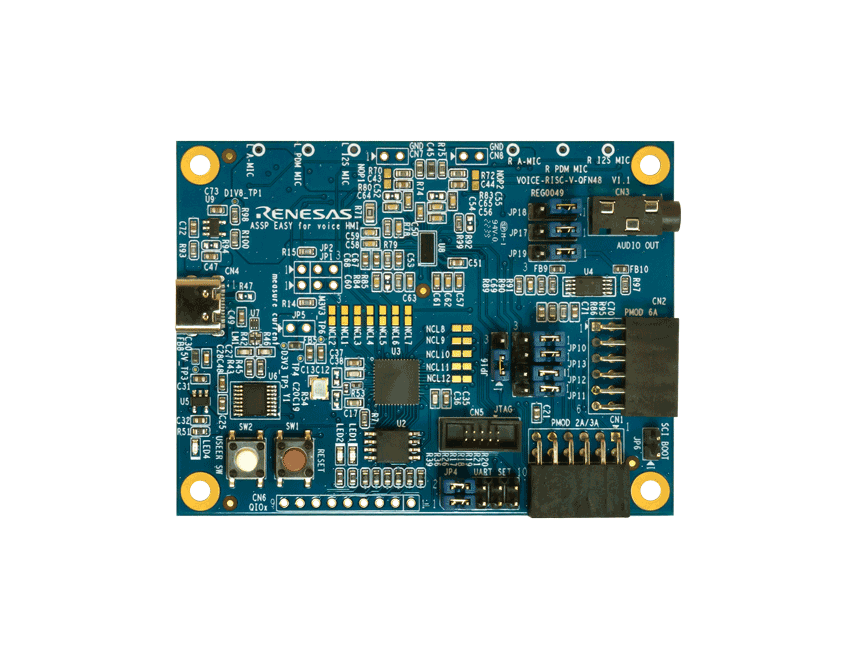

瑞萨 ASSP EASY 语音 HMI 套件基于 R9A06G150 RISC-V ASSP。 这是一款先进的语音识别开发套件，适用于生态系统合作伙伴、应用程序工程师和现场应用工程师，也可用于业务开发。 主要用途为评估生态合作伙伴所开发的项目功能以及促进其他合作伙伴项目的开发。
该套件的核心为 QFN 48 引脚 ASSP 设备，辅以具备大量数据存储功能的 QSPI 闪存、运算放大器、音频编解码器和电源设备，均选自瑞萨产品系列。 该套件使工程师能够在实验室环境中轻松地测试并评估 ASSP 的性能，以便实现可捕捉已激活的关键字并执行音频驱动命令的语音驱动人机界面。 该套件在用于演示时可以直接通过主机 PC 端的 USB 端口供电，并且包含板载模拟和数字麦克风。
特性
- 麦克风（音频输入）：
- PDM MEMS 数字麦克风
- 2 MEMS 模拟麦克风
- 2 I2S MEMS 数字麦克风（可选，未在板上安装）
- 每对麦克风之间的距离超过 40mm，适合波束成型应用。
- 音频输出：
- 一个立体声头戴式耳机接口，支持在两个声道进行单声道输出。
- 外部存储器：
- 一台 QSPI 闪存设备，瑞萨 AT25QF128A-SHB-T，128M 位 (16MB)，支持 XIP（就地执行）模式，用于存储客户特定的音频文件和拓展文件。
- 连接器：
- PMOD：两个 Digilent PMOD 连接器：CN1 连接器支持 UART、SPI 配置。 CN2 连接器支持 I3C 配置。
- 调试：采用 4 线标准 JTAG 并支持将 Segger J-Link 作为调试探头使用。
- USB：采用 USB-C 连接器 (CN4) 进行电源输入以及 1 个虚拟 COM 接口用于日志文件输出。
- 用户输入与输出：
- LED：三色 LED，LED1（红色）和 LED2（绿色）由用户配置， LED4（蓝色）为 3.3V 电源指示灯。
- 按钮：一个复位按钮 (SW1)，以及一个用户按钮 (SW2)。
- 外形尺寸：8 x 6 cm
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 开发工具 | PDF 823 KB | |
| 手册 | PDF 3.63 MB | |
| 产品简述 | PDF 312 KB 日本語 | |
| 传单 | PDF 407 KB | |
| 原理图 | PDF 212 KB | |
5 items
|
||
