电容式传感器应用演示套件
该演示套件使用瑞萨电子电容式触摸按键解决方案，通过单通道自电容电极和单通道屏蔽电极测量水位。 电极和储液罐需要用导体进行 GND 屏蔽，但线性值可用一个自电容电极通道测量。
图像
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
概览
简介

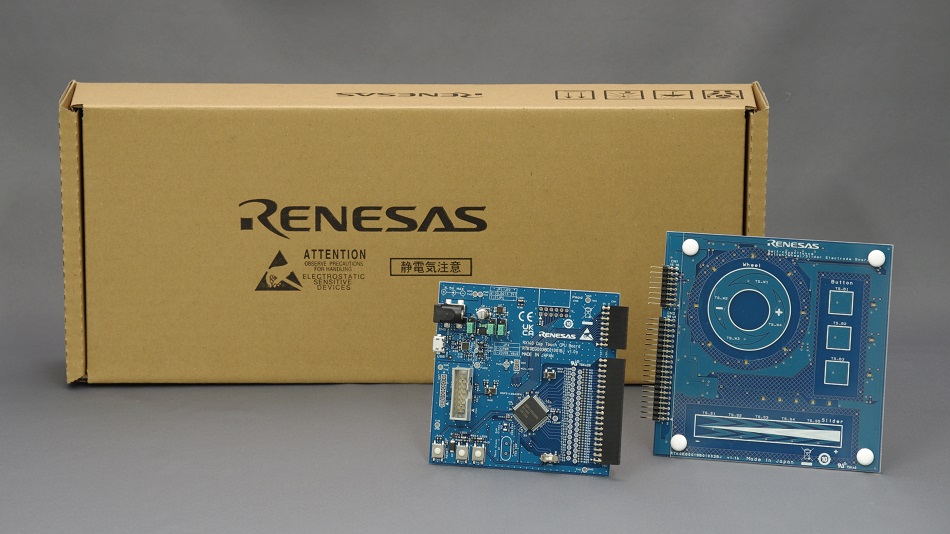

RX140 电容式触摸评估系统使用户能够轻松评估瑞萨电子提供的触摸解决方案。 您可以使用套件中的电路板和软件即刻开始评估，开箱即用。
产品配置

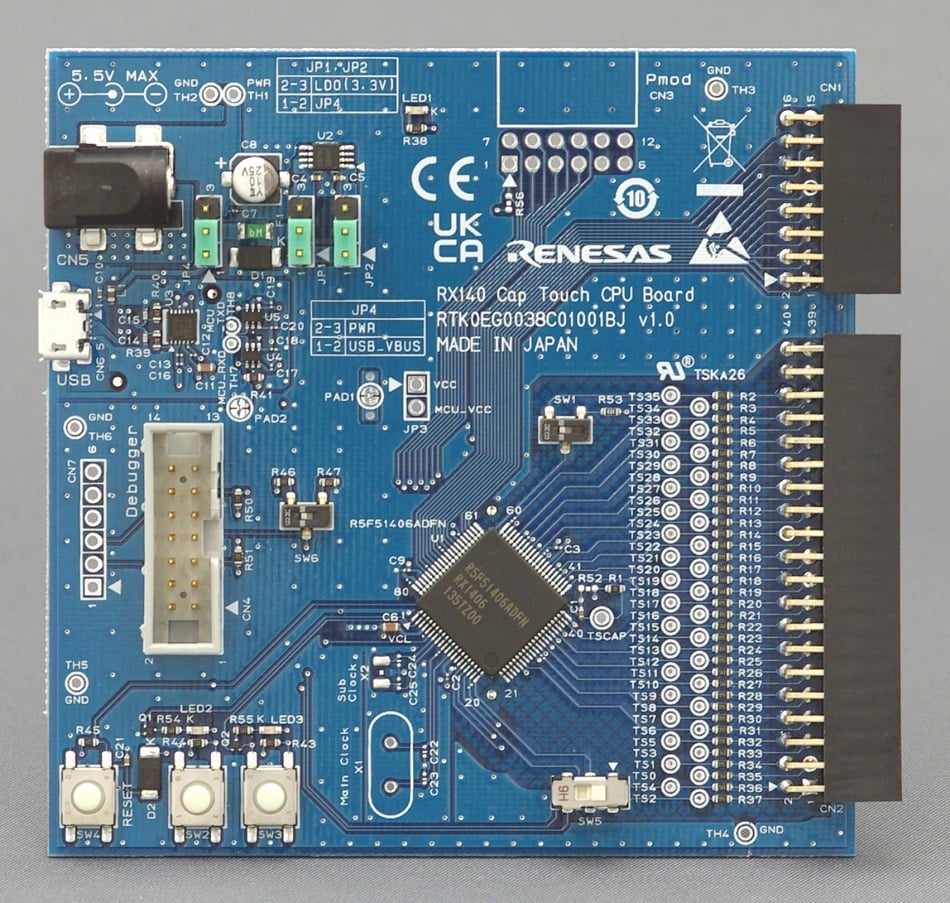

- RX140 CPU 板
- 触摸应用板
- 内置电容式触摸的自电容式评估板基础知识：开关、滑块和滚轮
技术支持
可下载以下项目。
- e2 工作室集成开发环境
- 电容式触摸的 QE
- 快速入门指南
- 说明手册
- 电路图、模式图
特性
- 用于评估各种触摸功能（按钮、滑块、滚轮）
- 简单原型
- 在设计电路板或软件时用作参考
- 使用 QE for Capacitive Touch 轻松调整灵敏度
- 界面直观、操作简单
- 触摸界面易于开发，即使对于 GUI 的初学者也是如此
- 自动输出调整后的源代码
- 基于 RX140 MCU（R5F51406ADFN）
- 电容式触摸传感器（CTSU2SL）提供 36 个通道
- 符合 IEC 61000-4-3 和 IEC 61000-4-6 3 级标准
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™]
|
Solution Toolkit | 瑞萨电子 |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| C/C++ Compiler Package for RX Family [CC-RX] C/C++ Compiler Package for RX Family [IDE: CS+, e² studio, High-performance Embedded Workshop]
|
Compiler/Assembler | 瑞萨电子 |
4 items
|
||
样例程序
相关评估板和套件
非接触式按键参考设计
非接触式按键参考设计使用瑞萨电子的电容式触摸解决方案，可以检测手指和手在接近，无需物理接触。 电极通过自电容检测手指的接近程度，并打开 LED。 该演示解决方案与所有类型的瑞萨电子电容式触摸 CPU 板兼容。
了解有关瑞萨电子非接触式按键解决方案的更多信息
非接触式按键电极板
特性
- 基于瑞萨电子的高灵敏度...
