SERIAL-LCD-TOUCH-REF

有效

串行 LCD + 触摸参考设计

RX-TOUCH-LCD-POC Design FilesRX140 Flat Panel HMI PoC with Touch Keys and LCD Rev.1.00 Application Note with User's GuideRX671 OTA-Supported Flat Panel HMI PoC with Touch Keys and LCD Rev.1.00 Application Note with User's Guide

概览

该串行 LCD + 触摸参考设计可以在 QVGA LCD 模块上显示一种像微波炉面板一样的操作面板屏幕，而该模块通过 SPI 连接到 RX 系列的 MCU。 电容式触摸按钮和滑块由透明电极制成，当 LED 背光灯照亮时，这些电极从黑色外壳中呈现出白色。 本页发布的基板电路图以及透明电极和外壳的设计信息可以作为您产品开发的参考。

根据要实现的显示颜色的数量和其他额外的功能，您可以使用以下两个版本。

  • RX671 版本： 16 位颜色，最适合支持 RTOS/云功能
  • RX140 版本： 4 位灰度，最适合低功耗和低成本

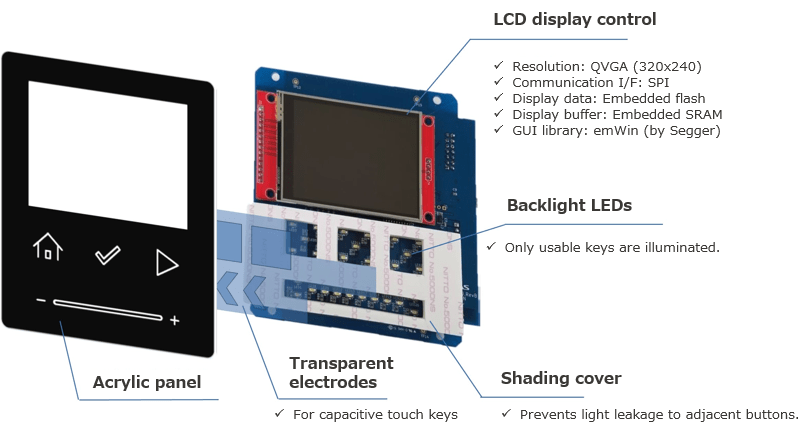

串行 LCD + 触摸参考设计硬件结构

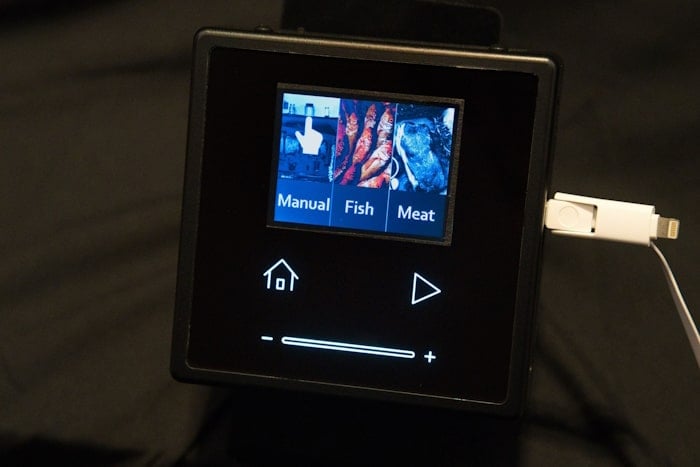

串行 LCD + 触摸参考设计 - RX671 版本

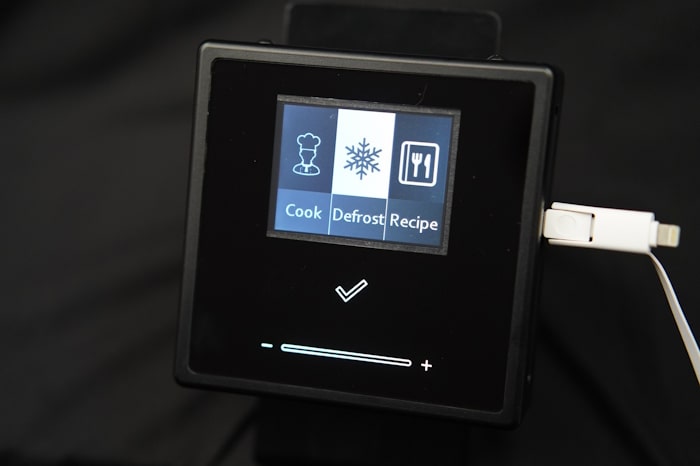

串行 LCD + 触摸参考设计 - RX140 版本
串行 LCD + 触摸参考设计硬件结构
串行 LCD + 触摸参考设计 - RX671 版本
串行 LCD + 触摸参考设计 - RX140 版本

文档

相关文档
类型 文档标题 日期
应用说明
RX140 Flat Panel HMI PoC with Touch Keys and LCD Rev.1.00 Application Note with User's Guide
PDF 2.10 MB 日本語
相关文件：
应用说明
RX671 OTA-Supported Flat Panel HMI PoC with Touch Keys and LCD Rev.1.00 Application Note with User's Guide
PDF 3.41 MB 日本語
相关文件：
2 items

设计和开发

软件下载

精选
类型 文档标题 日期
PCB 设计文件
RX-TOUCH-LCD-POC Design Files
登录后下载 ZIP 2.29 MB
1 item

视频和培训

Flat Design Demo - Display and Capacitive Touch with 32-bit MCU RX Family

This video introduces the reference design for serial TFT-LCD QVGA display and capacitive touch functions controlled by a single-chip RX MCU.

For more information, please refer to Serial LCD + Touch Reference Design.

Video List
Flat Design Demo - Display and Capacitive Touch with 32-bit MCU RX Family

新闻和博客

使用RX单片机和串行LCD轻松实现HMI进化！ 博客 2023年8月8日
