RZ/A3M MPU 评估套件
借助 EK-RZ/A3M 评估套件，用户能够轻松评估 RZ/A3M MPU 的功能。 此套件包含 EK-RZ/A3M 评估板、5 英寸 720x1280 像素 LCD MIPI 图形扩展板和 USB 连接线，可实现无缝高清人机界面 (HMI) 评估、USB 摄像头输入等多种功能。 通过板载 J-Link...
概览
描述

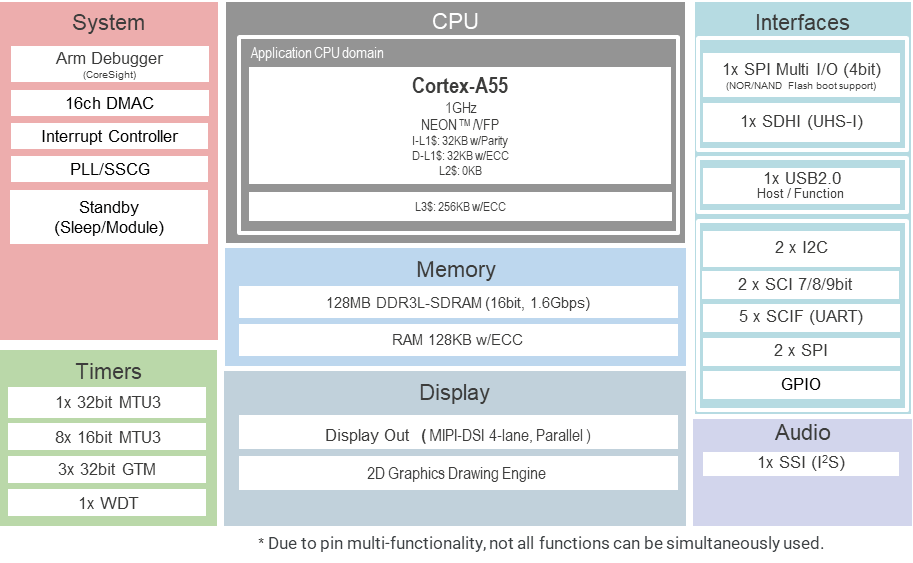

64 位 RZ/A3M 微处理器 (MPU) 集成了高性能 1GHz Arm® - Cortex®-A55 内核，内置 128MB DDR3L 内存和图形外设功能，其图形处理能力经过优化，可满足消费和工业领域多样化的图形和人机界面 (HMI) 要求。 该处理器具备以下特性：高分辨率图形 LCD 控制器（配备并行 RGB 和 4 通道 MIPI-DSI 接口，可连接显示面板）、2D 图形绘制引擎、SPI NAND 闪存和 SPI NOR 闪存（可运行大型程序）。 所有这些功能在244 引脚 LFBGA 封装上实现。此封装非常适合双层电路板设计，可满足更多功能需求和更广泛的 HMI/图形应用场景需求，包括实时绘图、流畅的精灵动画、USB 摄像头捕捉等。 支持 RTOS ，在完成引导启动 (boot-up) 后不到一秒的时间内立即实现系统运行就绪 (start up)。 这一特性非常适合需要快速响应的系统。
特性
- 支持 NEON 扩展功能的 1GHz Arm Cortex®-A55 内核
- 内置 128MB DDR3L SDRAM
- QSPI NOR/NAND 闪存启动
- LCD 控制器
- 显示器接口（并行/MIPI-DSI）
- USB2.0 接口 x 1，SD 接口 x 1
- 128KB SRAM（带 ECC）
- 2D 图形绘制引擎
- 244 引脚，BGA 封装（17 x 17mm，0.8mm 间距）
产品对比
应用
- 高清人机界面 (HMI)
- 智能家居和楼宇自动化
- 医疗保健
- 工业应用
- 办公室自动化
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RZ Smart Configurator RZ Smart Configurator is a utility for combining software in ways that meet your needs. It simplifies the embedding of Renesas drivers in your systems through supports for importing middleware and drivers and configuring pins.
|
Solution Toolkit | 瑞萨电子 |
| e² studio - information for RZ Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| RZ/A3UL Software Package This RZ/A3UL software package helps speed up time to market.
|
Software Package | 瑞萨电子 |
|
3 items
|
||
开发板与套件
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
