DA9217-EVAL1
Standalone Evaluation Board for DA9217
概览
描述
DA9217 是一款 Sub-PMIC，适用于为智能手机、平板电脑、射频模块和其他手持应用中的 CPU、GPU、DDR 内存轨供电。

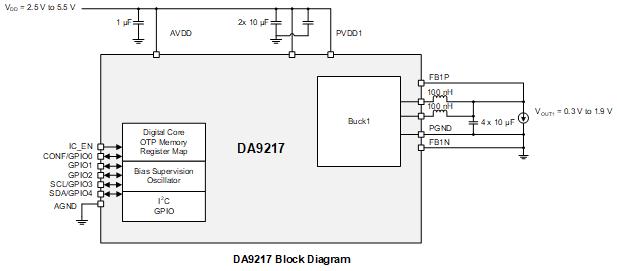

DA9217 用作单通道双相降压转换器，每相需要一个小型外部 0.10 μH 电感器。 该器件能够在 0.3V 至 1.9V 输出电压范围内提供高达 6 A 的输出电流。 2.5V 至 5.5V 输入电压范围适用于各种低压系统，包括但不限于所有锂离子电池供电的应用。
特性
- 2.5V 至 5.5V 输入电压
- 0.3V 至 1.9V 输出电压
- 4 MHz 标称开关频率
- ±1 % 精度（静态）
- ±5 % 精度（动态）
- I2C 兼容接口（FM+）
- 可配置的 GPIO
- 可编程的软启动
- 电压、电流和温度监控
- -40 °C 至 +85 ºC 环境温度范围
- 输入电压范围灵活，可通过单节锂离子电池或标准 3.3V 或 5V 系统导轨运行
- 差分电压传感可满足移动 SoC 中 CPU 内核的严格调节精度要求
- 4MHz 开关频率减少了输出电感器的占地面积和高度，最大限度地降低了输出电容，从而降低了 BOM 成本
- 通过 I2C 或 GPIO 接口触发，输出动态电压控制可用于优化系统功耗
产品对比
应用
- 智能手机
- 平板电脑
- 笔记本电脑
- 射频模块
- 固态硬盘
- 硬盘驱动器
- 游戏机
- 手持设备
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.29 MB | |
| 产品简述 | PDF 756 KB | |
| 应用笔记 | PDF 530 KB | |
| 应用笔记 | PDF 150 KB | |
| 应用笔记 | PDF 460 KB | |
| 手册 - 开发工具 | PDF 1.21 MB | |
| 应用笔记 | PDF 691 KB | |
7 items
|
||
