概览
描述
SLG46857-A 为常用的混合信号功能提供了一个小体积、低功耗的元件。 用户通过对一次性可编程 （OTP） 非易失性存储器 （NVM） 进行编程来创建电路设计，以配置 SLG46857-A 内部的互连逻辑、IO 引脚和宏单元。 这款高度通用的器件允许在非常小体积、低功耗的单个集成电路中设计各种混合信号功能。

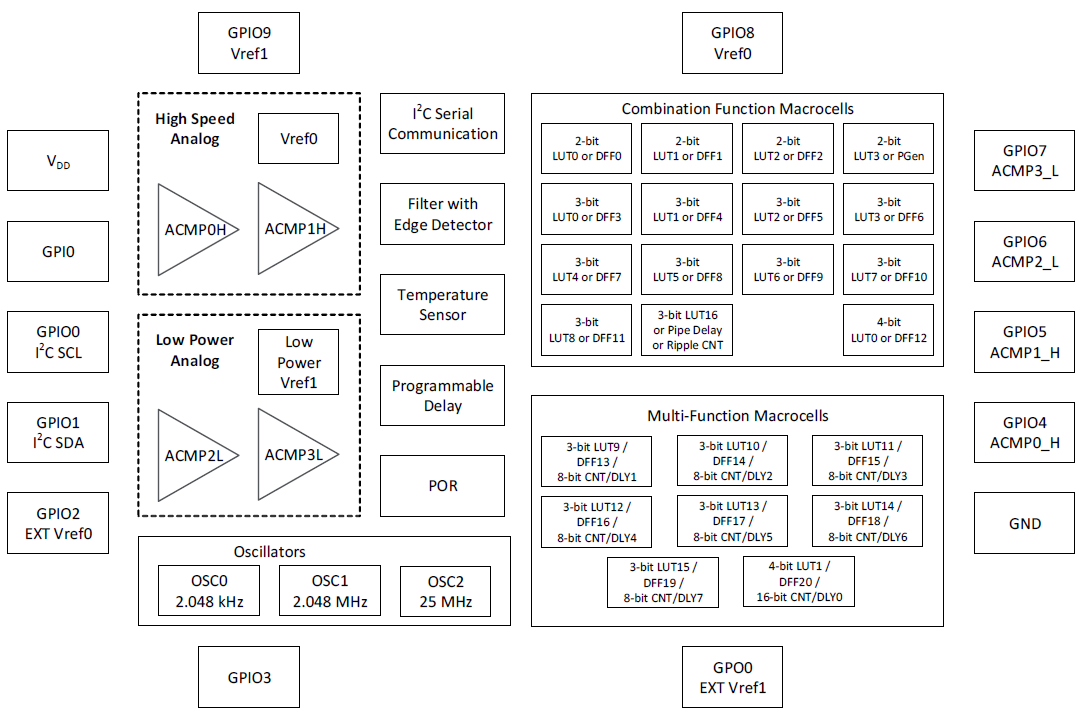

特性
- 两个高速通用模拟比较器 （ACMPxH）
- 两个低功耗通用模拟比较器 （ACMPxL）
- 两个电压基准 （Vref）
- 两个 Vref 输出
- 15 个组合功能宏单元
- 三个可选的 DFF/锁存器或 2 位 LUT
- 一个可选的可编程码型发生器或 2 位 LUT
- 9 个可选的 DFF/锁存器或 3 位 LUT
- 一个可选的管道延迟或纹波计数器或 3 位 LUT
- 一个可选的 DFF/锁存器或 4 位 LUT
- 8 个多功能宏单元
- 7 个可选 的DFF/锁存器或 3 位 LUT + 8 位延迟/计数器
- 一个可选的 DFF/锁存器或 4 位 LUT + 16 位延迟/计数器
- 串行通信
- I2C 协议接口
- 具有边沿检测器输出的可编程延迟
- 窄脉冲滤波器或边缘检测器
- 三个振荡器 （OSC）
- 2.048 kHz 振荡器
- 2.048 MHz 振荡器
- 25 MHz 振荡器
- 模拟温度传感器
- 上电复位 （POR）
- 回读保护（Read Lock （回读锁止）
- 电源：2.5 V （±8 %） 至 5 V （±10 %）
- 工作环境温度范围：-40 °C 至 125 °C
- 符合 RoHS 规范 / 无卤素
- 可用封装：14-pin LQFN，3.0mm x 3.1mm x 0.75mm，0.65mm PIN 间距
- 符合 AEC-Q100（TA = -40 °C 至 +125 °C）标准
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 2.42 MB | |
| 应用说明 | PDF 713 KB | |
| 器件勘误表 | PDF 192 KB | |
| 宣传手册 | PDF 272 KB | |
| 应用说明 | PDF 1.29 MB | |
5 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
开发
GreenPAK SLG46857-A 20-pin DIP 原型板
SLG46857AP-DIP 20-pin DIP 原型板非常适合试验板(面包板)和快速原型。 它需要搭配 DIP 适配器 与 GreenPAK 高级开发板 或 GreenPAK Lite 开发板一起使用。
SLG46857-A 为常用的混合信号功能提供了一个小体积、低功耗的组件。 用户通过对一次性可编程 （OTP） 非易失性存储器 （NVM） 进行编程来创建电路设计，以配置 SLG46857-A内部 的互连逻辑、IO 引脚和宏单元。 这款高度通用的器件允许在非常小体积、低功耗的单个集成电路中设计各种混合信号功能。
Recommended Documents:
开发
带插座适配器的GreenPAK SLG46857-A 开发套件
SLG46857AP-SKT 是与 GreenPAK 高级开发板 或 GreenPAK Lite 开发板配合使用的插座适配器套件。 SLG46857AP-SKT 是一个插座适配器套件，用于 GreenPAK 高级开发板 或 GreenPAK Lite 开发板上。SLG46857AP-SKT套件包括SLG4SA14LQ_1-30x31插座适配器和 50个SLG46857-A可编程混合信号矩阵 IC 样品。
GreenPAK Advanced 和 Lite 开发板与 SLG46xxxX-SKT 和 SLG47xxxV-SKT 插座套件配合使用，为 GreenPAK 器件提供完整的编程...
Recommended Documents:
开发
SLG4DVKADV
有效
GreenPAK 高级开发板
GreenPAK 高级开发板为 GreenPAK 器件提供完整的编程、仿真和测试功能 - 适用于 SLG46xxxX-SKT / SLG47xxxV-SKT 插座套件。
它与 GreenPAK Designer 软件（内置于 Go Configure™ Software Hub 中）协同工作，并允许设计人员：
- 快速对自定义样品进行编程
- 在线测试GreenPAK项目
- 使用任 一 GreenPAK 器件进行开发
套件包含
- 高级开发板
- USB 线材
- 快速入门指南
请注意：插座适配器应单独订购
Recommended Documents:
Test this Board Remotely
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
开发
SLG4SA-DIP
有效
GreenPAK DIP Adapter for GreenPAK Advanced Development Board
The GreenPAK™ DIP Adapter for the GreenPAK Advanced Development Board allows for using the SLG46xxxV-DIP and SLG47xxxV-DIP prototyping boards with the GreenPAK Advanced Development Board. It acts as the bridge between the advanced and DIP development platforms.
Recommended Documents:
开发
SLG4DVKLITE
有效
GreenPAK Lite 开发板
GreenPAK Lite 开发板为 GreenPAK 设备提供完整的编程、仿真和测试功能，与 Go Configure™ 软件中心配对工作。 板卡功能由瑞萨电子的 RX66T MCU 提供。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
