概览
描述
SLG46826-EV 为常用的混合信号功能提供了一个细小和低功耗的元件。 用户通过对多次非易失性存储器 （NVM） 进行编程来配置 SLG46826-EV 的互连逻辑、IO 引脚和宏单元，从而创建电路设计。 双电源允许器件灵活地连接两个独立的电压域。 这种高度通用的器件允许在非常细小而低功耗的单个集成电路中设计各种混合信号功能。

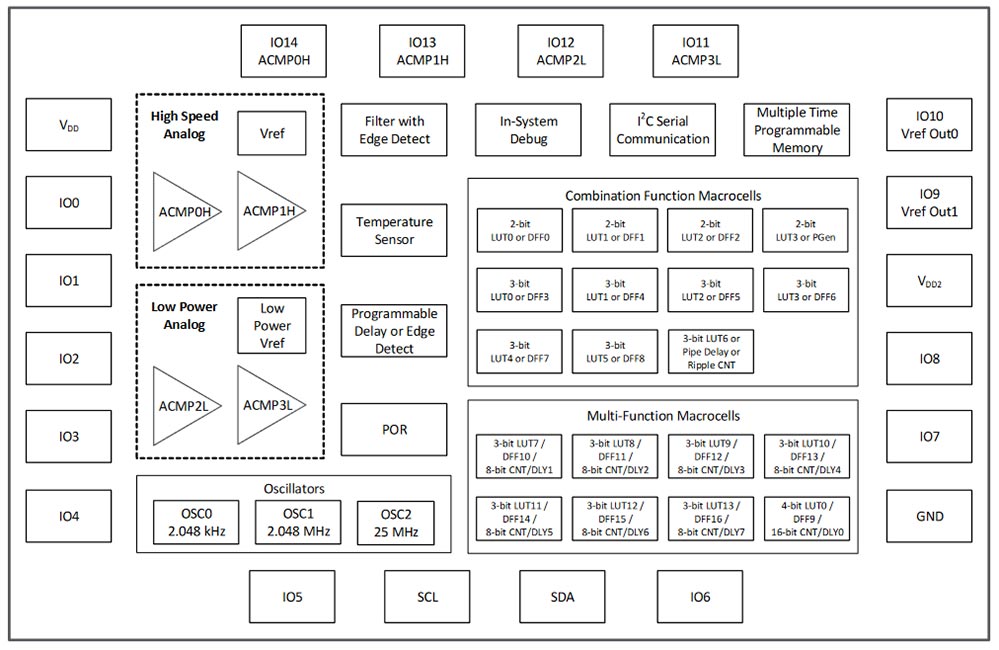

特性
- 2 个高速通用轨到轨模拟比较器 （ACMPxH）
- 2 个低功耗通用轨到轨模拟比较器 （ACMPxL）
- 2 个基准电压源 （Vref）
- 2 个基准电压源输出
- 11 个组合功能宏单元
- 3 个可选 DFF/LATCH 或 2 位 LUT
- 1 个可选可编程序列生成器或 2 位 LUT
- 6 个可选 DFF/LATCH 或 3 位 LUT
- 1 个可选管道延迟或纹波计数器，或 3 位 LUT
- 8 个多功能宏单元
- 7 个可选 DFF/LATCH 或 3 位 LUT + 8 位延迟/计数器
- 1 个可选 DFF/LATCH 或 4 位 LUT + 16 位延迟/计数器
- 串行通信
- I2C 协议接口
- 具有边缘检测器输出的可编程延迟
- 抗毛刺滤波器或边缘检测器
- 3 个振荡器 （OSC）
- 2.048 kHz 振荡器
- 2.048 MHz 振荡器
- 25 MHz 振荡器
- 模拟温度传感器
- 上电复位 （POR）
- 在系统调试
- 多次可编程存储器正在开发中
- 宽范围电源
- 2.5V（±8%）至 5V（±10%）VDD
- 1.8V（±5%）至 5V（±10%）VDD2（VDD2 ≤ VDD）
- 环境工作温度范围：-40 °C 至 +105 °C
- 符合 RoHS 标准/无卤素
- 可用封装：20 引脚 STQFN：2mm x 3mm x 0.55mm，0.4mm 间距
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
开发
GreenPAK SLG46826-EV 开发套件，带插座适配器
SLG46826EV-SKT 是一个插座适配器套件，用于 SLG4DVKADV GreenPAK™ 高级开发板 或 SLG4DVKLITE GreenPAK Lite 开发板。 SLG46826EV-SKT 套件包括 SLG4SA20SP-20x30 插座适配器和 50 个 SLG46826-EV GreenPAK 可编程混合信号矩阵 IC 样本。
GreenPAK Advanced 和 Lite 开发板与 SLG46xxxX-SKT 和 SLG47xxxV-SKT 插座套件配合使用，为 GreenPAK 器件提供完整的编程、仿真和测试功能。
SLG46826-EV...
Recommended Documents:
开发
SLG4DVKADV
有效
GreenPAK 高级开发板
GreenPAK 高级开发板为 GreenPAK 器件提供完整的编程、仿真和测试功能 - 适用于 SLG46xxxX-SKT / SLG47xxxV-SKT 插座套件。
它与 GreenPAK Designer 软件（内置于 Go Configure™ Software Hub 中）协同工作，并允许设计人员：
- 快速对自定义样品进行编程
- 在线测试GreenPAK项目
- 使用任 一 GreenPAK 器件进行开发
套件包含
- 高级开发板
- USB 线材
- 快速入门指南
请注意：插座适配器应单独订购
Recommended Documents:
Test this Board Remotely
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
开发
SLG4DVKLITE
有效
GreenPAK Lite 开发板
GreenPAK Lite 开发板为 GreenPAK 设备提供完整的编程、仿真和测试功能，与 Go Configure™ 软件中心配对工作。 板卡功能由瑞萨电子的 RX66T MCU 提供。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
