GreenPAK 高级开发板

SLG4DVKADV

跳转至页面部分：

GreenPAK^™ 高级开发板为 GreenPAK 器件提供完整的编程、仿真和测试功能 - 适用于 SLG46xxxX-SKT / SLG47xxxV-SKT 插座套件。

它与 GreenPAK Designer 软件（内置于 Go Configure™ Software Hub 中）协同工作，并允许设计人员：快速对自定义样品进行编程、在线测试GreenPAK项目、和使用任一 GreenPAK 器件进行开发。

请注意：插座适配器应单独订购

特性

USB 接口
兼容 MacOS、Windows 和 Linux
编程和仿真
可控扩展接头，用于连接外部测试设备
集成信号和逻辑发生器
LED指示

SLG4DVKADV 开发板

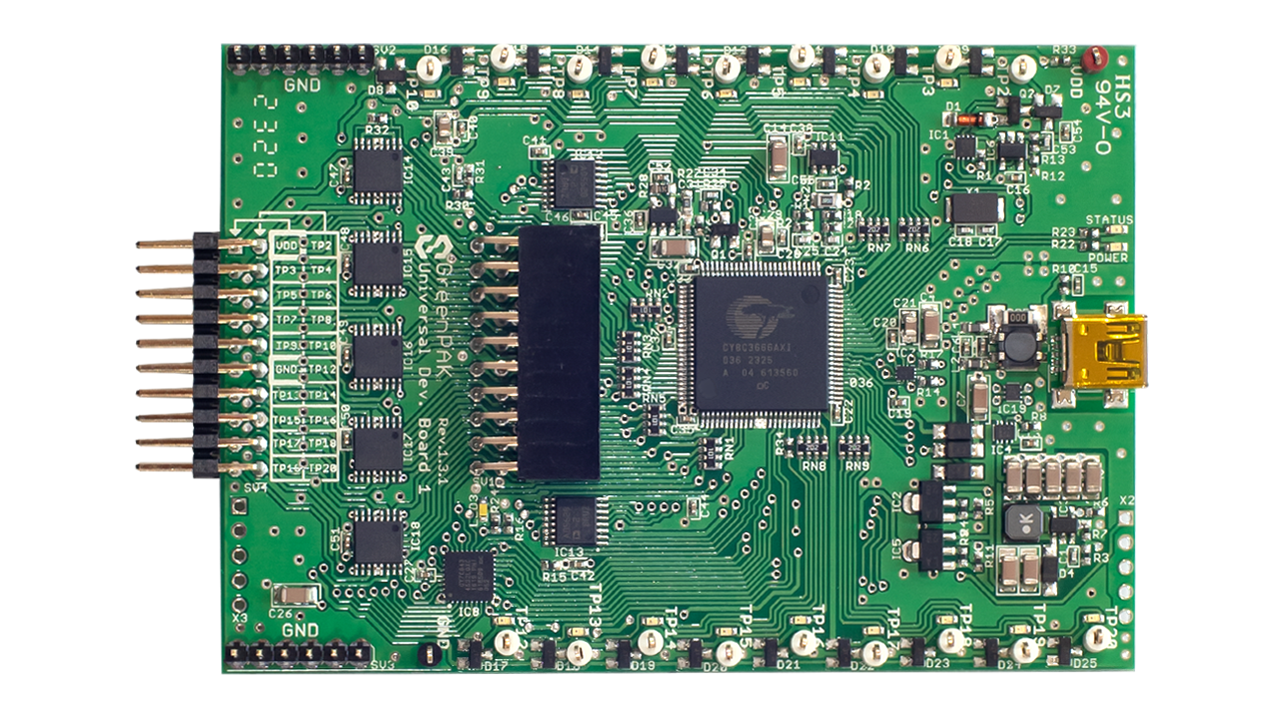

SLG4DVKADV 开发板 - 顶视图

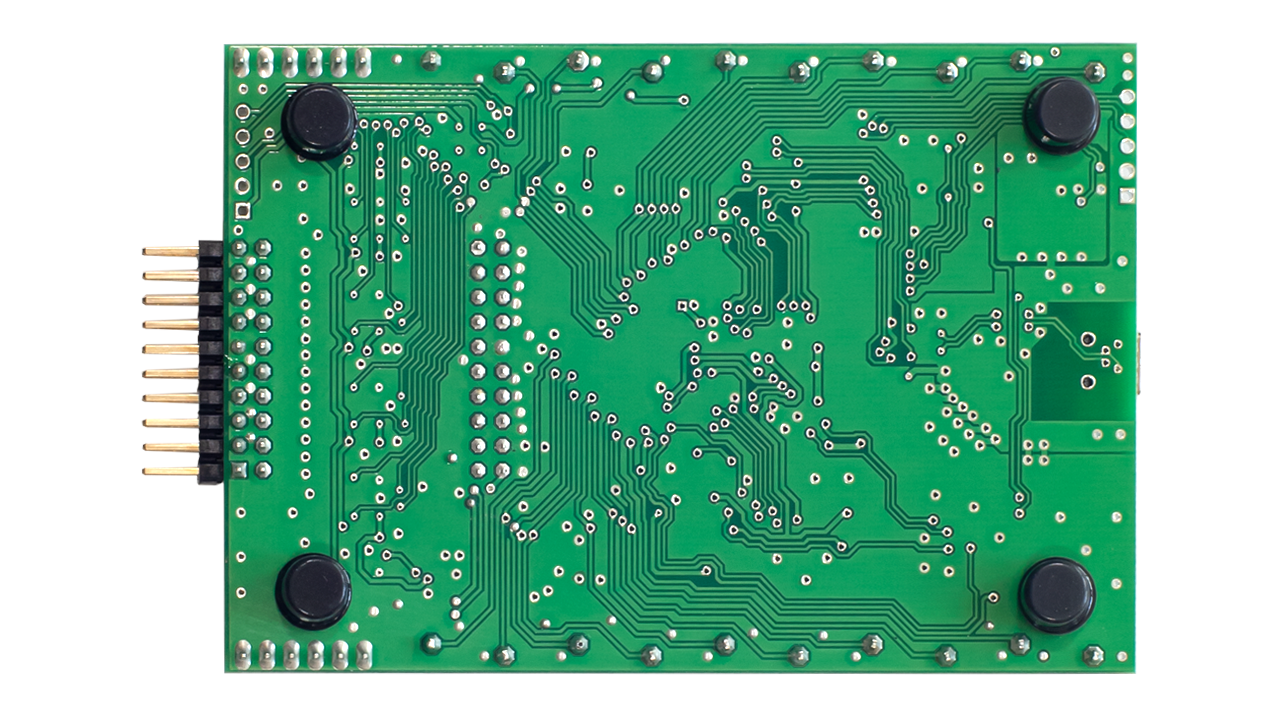

SLG4DVKADV 开发板 - 底视图

SLG4DVKADV 开发板

SLG4DVKADV 开发板 - 顶视图

SLG4DVKADV 开发板 - 底视图

设计采用的产品

3D illustration featuring top and bottom views of STQFN IC chip package with 24 lead count.

AnalogPAK：具备先进模拟特性的可编程混合信号集成电路

AnalogPAK 可编程混合信号 IC，VDD 范围：2.4-5.5V，8 个 GPIO，3 个 ACMP，2 个运算放大器，2 个恒温器，多时间可编程，I2C

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

GreenPAK 汽车用可编程混合信号 IC（2 级），VDD 范围：1.71-3.6V，18 个 GPIO，6 个 ACMP，ADC（8 位，SAR），SPI

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

GreenPAK 汽车用可编程混合信号 IC（2 级），VDD 范围：2.3-5.5V，12 个 GPIO，4 个 ACMP，I2C

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

GreenPAK 汽车用可编程混合信号 IC（2 级），VDD 范围：2.3-5.5V，17 个 GPIO，4 个 ACMP，I2C，双电源 VDD2 范围：1.71-5.5V

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

车规级 GreenPAK 可编程混合信号矩阵配备异步状态机（8 种状态）和双电源（1.71 - 5.5VDD 范围）、17 个 GPIO

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，9 个 GPIO，4 个 ACMP，I2C，4x LDO，ASM（8 状态）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围： 1.71-5.5V，18 个 GPIO，4 个 ACMP，I2C，ASM（8 状态）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，12 个 GPIO，3 个 ACMP，I2C，ASM（8 状态）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，28 个 GPIO，4 个 ACMP，I2C，ASM（12 状态），双电源 VDD2 范围：2.3-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，28 个 GPIO，4 个 ACMP，I2C，ASM（12 状态），双电源 VDD2 范围：0.95-1.98V

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，9 个 GPIO，4 个 ACMP，I2C，2x LDO，ASM（8 状态）

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，9 个 GPIO，4 个 ACMP，I2C，LDO，ASM（8 状态）

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，16 个 GPIO，4 个 ACMP，I2C，2x P-FET（44Ω，2A）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，11 个 GPIO，3 个 ACMP，I2C，ASM（8 状态），双电源 VDD2 范围：1.71-5.5V

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：2.5-5.5V，7 个 GPIO，4 个 ACMP，I2C，4x LDO，ASM（8 状态）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，10 个 GPIO，2 个 ACMP

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，12 个 GPIO，4 个 ACMP，I2C，2x P-FET (44Ω,2A)。

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，12 个 GPIO，2 个 ACMP，ADC（8 位，SAR），SPI

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，18 个 GPIO，4 个 ACMP，I2C

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，7 个 GPIO，2 个 ACMP，1.25A P-FET（不含放电功能）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵 IC，VDD 范围：1.71-5.5V，8 个 GPIO，2 个 ACMP

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，17 个 GPIO，6 个 ACMP，ADC（8 位，SAR），SPI，双电源 VDD2 范围：1.71-5.5V

3D illustration featuring top and bottom views of STQFN chip package with 8 lead count.

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，6 个 GPIO

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，9 个 GPIO，2 个 ACMP，双电源 VDD2 范围：1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，17 个 GPIO，4 个 ACMP，多重时间可编程，I2C，双电源 VDD2 范围：1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，12 个 GPIO，3 个 ACMP，I2C

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，17 个 GPIO，2 个 ACMP，多时间可编程，I2C，双电源 VDD2 范围：1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，17 个 GPIO，6 个 ACMP，ADC（8 位，SAR），SPI

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，17 个 GPIO，4 个 ACMP，I2C，ASM（8 状态），双电源 VDD2 范围：1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，12 个 GPIO，4 个 ACMP，I2C

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，18 个 GPIO，4 个 ACMP

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，18 个 GPIO

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，7 个 GPIO，2 个 ACMP，1.25A P-FET（带有放电功能）

电源 GreenPAK：可编程电源管理集成电路

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，6 个 GPIO，2 个 ACMP，2x P-FET（44Ω，2A）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，12 个 GPIO，2 个 ACMP

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.71-5.5V，12 个 GPIO

3D illustration featuring top and bottom views of STQFN chip package with 20 lead count.

HVPAK：具备高压特性的可编程混合信号集成电路

HVPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，12 个 GPIO，2 个 ACMP，I2C，四路半桥驱动器（13.2V，2A）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，10 个 GPIO，1 个 ACMP，I2C，扩展模式发生器（92 x 8 位）

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.0-1.65V，10 个 GPIO，2 个 ACMP，I2C

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，VDD 范围：1.0-1.65V，14 个 GPIO，2 个 ACMP，I2C

3D illustration featuring top and bottom views of STQFN chip package with 20 lead count.

HVPAK：具备高压特性的可编程混合信号集成电路

HVPAK 可编程混合信号矩阵器件、VDD Range: 2.3-5.5V、10 GPIOs、2 ACMPs、I2C、Dual Half-Bridge Driver (26.4V、3A)

GreenPAK：可编程混合信号产品

GreenPAK可编程混合信号矩阵、VDD Range: 1.71-5.5V、17 GPIOs、4 ACMPs、I2C、ASM (8 States)、Dual Supply VDD2 Range: 0.95-1.98V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵、VDD Range: 1.71-5.5V、11 GPIOs、4 ACMPs、I2C、ASM (8 States)、Dual Supply VDD2 Range: 0.95-1.98V

GreenPAK：可编程混合信号产品

GreenPAK可编程混合信号矩阵，具有扩展温度范围、VDD Range: 2.3-5.5V、12 GPIOs、4 ACMPs、I2C

GreenPAK：可编程混合信号产品

GreenPAK可编程混合信号矩阵，具有扩展温度范围、VDD Range: 2.3-5.5V、17 GPIOs、4 ACMPs、I2C、Dual Supply VDD2 Range: 1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围、VDD Range: 1.71-5.5V、18 GPIOs、6 ACMPs、ADC (8-bit、SAR)、SPI

3D illustration featuring top and bottom views of STQFN chip package with 20 lead count.

GreenPAK：可编程混合信号产品

HVPAK可编程混合信号矩阵，具有扩展温度范围、VDD Range: 2.3-5.5V、10 GPIOs、2 ACMPs、I2C、Dual Half-Bridge Driver (26.4V、3A)

3D illustration featuring top and bottom views of STQFN chip package with 20 lead count.

GreenPAK：可编程混合信号产品

HVPAK 可编程混合信号矩阵，具有扩展温度范围、VDD Range: 2.3-5.5V、12 GPIOs、2 ACMPs、I2C、Quad Half-Bridge Driver (13.2V、2A)

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

汽车 GreenPAK 可编程混合信号矩阵 (Grade 1)、VDD Range: 2.3-5.5V、12 GPIOs、4 ACMPs、I2C

AnalogPAK：具备先进模拟特性的可编程混合信号集成电路

具有模拟特性的 GreenPAK 可编程混合信号矩阵、VDD Range: 2.3-5.5V、11 GPIOs、1 ACMPs、2 Op Amps、2 Rheostats、I2C

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

汽车级 AnalogPAK 可编程混合信号矩阵 (Grade 1)、VDD Range: 2.4-5.5V、8 GPIOs、3 ACMPs、2 Op Amps、2 Rheostats、Multi-Time Programmable、I2C

3D illustration featuring top and bottom views of STQFN IC chip package with 24 lead count.

AnalogPAK：具备先进模拟特性的可编程混合信号集成电路

AnalogPAK 可编程混合信号矩阵、VDD Range: 2.3-5.5V、15 GPIOs、1 ACMPs、2 Op Amps、2 Rheostats、I2C

3D illustration featuring top and bottom views of STQFN chip package with 16 lead count.

AnalogPAK：具备先进模拟特性的可编程混合信号集成电路

AnalogPAK 可编程混合信号矩阵、VDD Range: 1.71-3.6V、14 GPIOs、1 ACMPs、I2C、ADC (14-bit、SAR)、PGA、DAC (12-bit)、MathCore、SPI

3D illustration featuring top and bottom views of STQFN chip package with 8 lead count.

GreenPAK：可编程混合信号产品

具有广泛的温度范围的 GreenPAK 可编程混合信号矩阵，VDD 范围：1.71-5.5V，6 个 GPIO

电机驱动器

高压大电流 H/半桥驱动器

电机驱动器

全桥/半桥 PWM 电动机驱动器

3D illustration featuring top and bottom views of STQFN chip package with 20 lead count.

电机驱动器

全桥式 PWM 电动机驱动器

电机驱动器

PWM 低压半桥驱动器

电机驱动器

相位/使能（PH/EN）低压 H 桥驱动器

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

GreenPAK 汽车用可编程混合信号 IC（1 级），VDD 范围：2.3-5.5V，28 个 GPIO，4 个 ACMP，I2C，ASM（12 状态），双电源 VDD2 范围：2.3-5.5V

汽车 GreenPAK：AEC Q100 认证的可编程混合信号集成电路

GreenPAK 汽车用可编程混合信号 IC（1 级），VDD 范围：1.71-5V，18 个 GPIO，6 个 ACMP，ADC（8 位，SAR），SPI

3D illustration featuring top and bottom views of STQFN chip package with 20 lead count.

HVPAK：具备高压特性的可编程混合信号集成电路

HVPAK 可编程混合信号 IC，VDD 范围：2.3-5.5V，10 个 GPIO，1 个 ACMP，I2C，双半桥驱动器（13.2V，2A）

GreenPAK：可编程混合信号产品

AnalogPAK 可编程混合信号 IC，具有延伸温度范围，VDD 范围为 2.3-5.5V，配备 11 个 GPIO、1 个 ACMP、2 个运算放大器、2 个数字变阻器以及I2C 接口

3D illustration featuring top and bottom views of STQFN IC chip package with 24 lead count.

GreenPAK：可编程混合信号产品

AnalogPAK 可编程混合信号 IC，具有延伸温度范围，VDD 范围为 2.3-5.5V，配备 15 个 GPIO、1 个 ACMP、2 个运算放大器、2 个数字变阻器以及I2C 接口

GreenPAK：可编程混合信号产品

AnalogPAK 可编程混合信号 IC，具有较宽温度范围，VDD 范围为 1.71-3.6V，配备 14 个 GPIO、1 个 ACMP 以及 I2C 接口、ADC（14 位，SAR）、PGA、DAC（12 位）、MathCore 和 SPI

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，具有扩展的温度范围，VDD 范围：2.3-5.5V，28 个 GPIO，4 个 ACMP，I2C，ASM（12 种状态），双电源 VDD2 范围：2.3-5.5V

多通道电源管理集成电路（PMIC）

Power GreenPAK 可编程混合信号矩阵、VDD Range: 2.8-5.0V、6 GPIOs、I2C、PMIC with High PSRR、Low Noise Multi-Output LDOs、and Integrated Load Switches (8 Сhannels)

多通道电源管理集成电路（PMIC）

Power GreenPAK 可编程混合信号矩阵、VDD Range: 2.8-5.0V、6 GPIOs、I2C、High PSRR、Low Noise Multi-Output LDO IC (7 Сhannels)

多通道电源管理集成电路（PMIC）

Power GreenPAK 可编程混合信号矩阵、VDD Range: 2.8-5.0V、4 GPIOs、I2C、High PSRR、Low Noise Multi-Output LDO IC (6 Сhannels)

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围, VDD Range: 1.71-5.5V, 12 GPIOs, 3 ACMPs, I2C, ASM (8 States)

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围、VDD Range: 1.71-5.5V、11 GPIOs、3 ACMPs、I2C、ASM (8 States)、Dual Supply VDD2 Range: 1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围、VDD Range: 1.71-5.5V、18 GPIOs、4 ACMPs、I2C、ASM (8 States)

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号矩阵，具有扩展温度范围、VDD Range: 1.71-5.5V、17 GPIOs、4 ACMPs、I2C、ASM (8 States)、Dual Supply VDD2 Range: 1.71-5.5V

GreenPAK：可编程混合信号产品

GreenPAK 可编程混合信号 IC，带 4 位 I2C I/O 扩展器，VDD 范围：1.71-5.5V，12 个 GPIO，3 个 ACMP，I2C

开始

使用云上实验室远程测试这块板卡

跳过手动设置。通过云端的实验室对这块板卡进行实时测试。

(1) 适用于 SLG4DVKADV 的实验

GreenPAK 高级开发板

试用样品与购买

SLG4DVKADV 开发板

SLG4DVKADV

Pb (Lead) Free:	Yes
ECCN (US):	EAR99
HTS (US):	8473.30.1180

1u | $99.00预算价格

附加硬件

与该平台兼容的附加板卡。为实现完整功能或评估特定功能，可能需要使用其中的部分板卡。

GreenPAK 逻辑电平适配器板 - 顶视图

GreenPAK 逻辑电平适配器板

GREENPAK-LL-ADAPTER

逻辑电平适配器板搭配 SLG475x2V/SLG475x3M 使用时可以提供高级开发板的全部功能。该适配器就像一座桥梁，在与高级开发平台一起使用时，为这些特定的 GreenPAK™ IC 提供必要的电压域和控制。

推荐文档：

GreenPAK Advanced Development Platform User Guide

SLG4AB2 适配器

用于 GreenPAK SLG4688x 的 32 引脚至 20 引脚适配器

SLG4AB2 是一款 32 引脚转 20 引脚适配器，用于在 SLG4DVKADV GreenPAK™ Advanced 开发板上开发 SLG4688x。

推荐文档：

GreenPAK Advanced Development Platform User Guide

SLG4DVKINTRO GreenPAK 入门套件

GreenPAK 入门套件

SLG4DVKINTRO GreenPAK™ 入门套件是客户开始新开发项目的理想起点。此综合套件包含 SLG4DVKADV GreenPAK 高级开发板和 SLG4SA-DIP 适配器，后者可与开发板无缝配合使用。此外，该套件还包含一系列 DIP 原型板：SLG46120V-DIP、SLG46721V-DIP、SLG46620V-DIP、SLG46537V-DIP 和 SLG46826V-DIP 各两块，以及 SLG47105V-DIP 和 SLG47004V-DIP 各一块。此外，还随附一条 USB 电缆，用于实现开发过程中的连接和简化操作。

推荐文档：

GreenPAK Advanced Development Platform User Guide

SLG4TA20SP-SLG46826 的培训适配器板

用于 SLG46826 可编程混合信号 IC 的培训适配器板

SLG4TA20SP-SLG46826

SLG4TA20SP-SLG46826 是一款适用于 SLG46826 GreenPAK™ 可编程混合信号矩阵的培训适配器板，具有系统内可编程功能。

SLG46826 可编程混合信号矩阵 IC 具有系统内可编程功能，可以在单个小巧、低功耗的集成电路中设计出各种混合信号功能。

推荐文档：

GreenPAK Advanced Development Platform User Guide

SLG4SA-DIP GreenPAK DIP 适配器

用于 GreenPAK 高级开发板的 GreenPAK DIP 适配器

借助用于 GreenPAK™ 高级开发板的 GreenPAK DIP 适配器，可以将 SLG46xxxV-DIP 和 SLG47xxxV-DIP 原型开发板与 GreenPAK 高级开发板配合使用。此器件是高级开发平台和 DIP 开发平台之间的桥梁。

推荐文档：

GreenPAK DIP Development Platform User Guide
