封装信息
| CAD 模型: | View CAD Model |

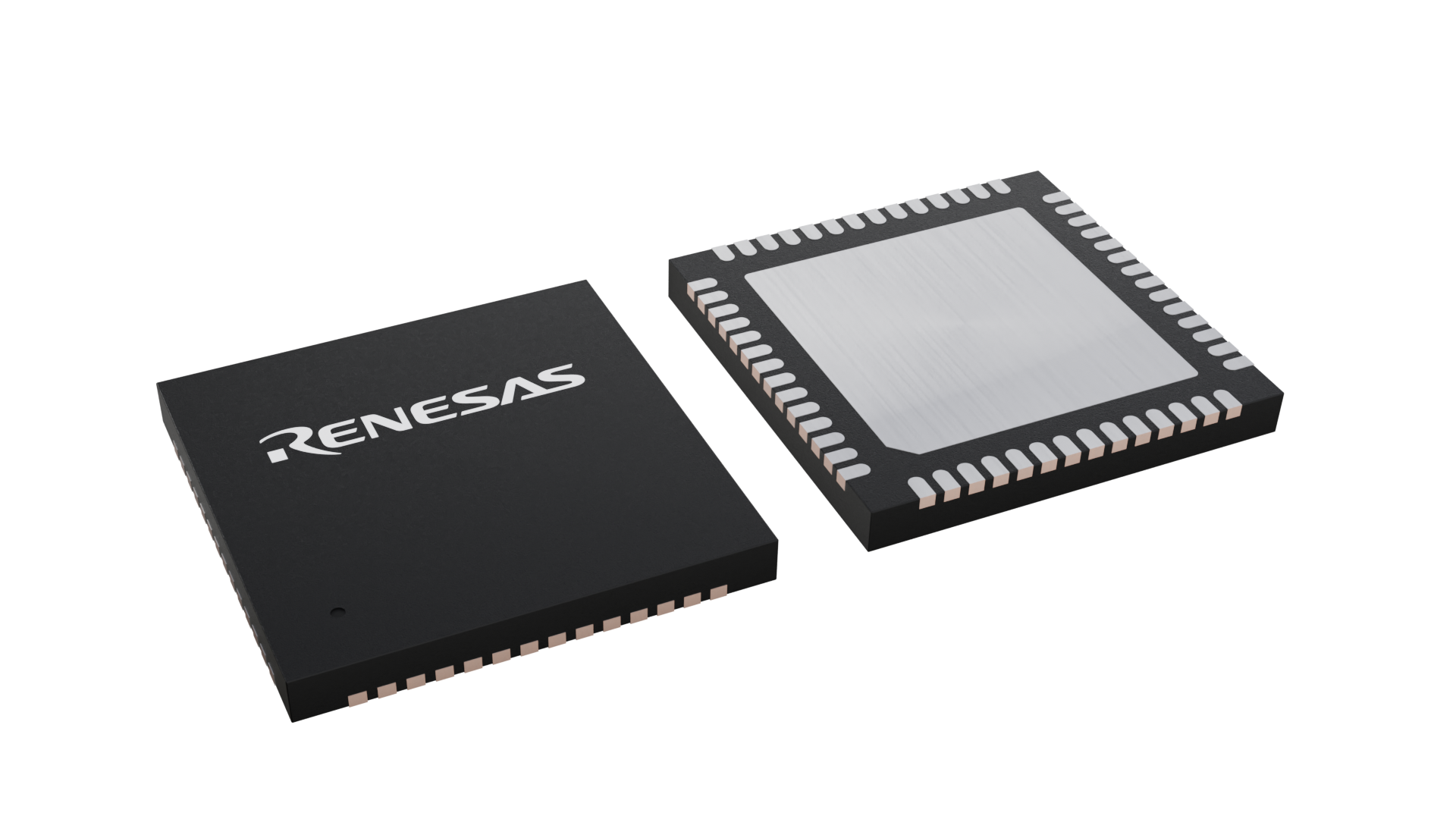

| Pkg. Type: | VFQFPN |
| Pkg. Code: | QW0056AA |
| Lead Count (#): | 56 |
| Pkg. Dimensions (mm): | 7.0 x 0.75 x 0.75 |
| Pitch (mm): | 0.4 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Pkg. Type | VFQFPN |
| Lead Count (#) | 56 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Application | IoT and PoS |
| Comm. Interface | SPI, I2C, UART |
| Country of Assembly | CHINA |
| Country of Wafer Fabrication | TAIWAN |
| Device Functions | NFC Reader for POS |
| Length (mm) | 7 |
| Longevity | 2038 7月 |
| MOQ | 3000 |
| Output Power Max (W) | 2 |
| Pb Free Category | e3 Sn |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 7.0 x 0.75 x 0.75 |
| Price (USD) | $2.53416 |
| Protocol | ISO/IEC 14443 A/B, ISO/IEC 18092, FeliCa™, ISO/IEC 15693 |
| Qty. per Carrier (#) | 0 |
| Qty. per Reel (#) | 3000 |
| Software Support | OS, NON-OS |
| Tape & Reel | Yes |
| Temp. Range (°C) | -40 to 85°C |
| Thickness (mm) | 0.75 |
| Width (mm) | 0.75 |
| Wireless Standard | EMVCo PCD L1, NFC Forum Reader/Writer |
| 已发布 | No |
有关 PTX100R 的资源
描述
PTX100R NFC 读卡器适用于物联网和销售点 (PoS) 场景，采用独特的正弦波硬件收发器架构，与过去十年中变化不大的传统方波 NFC 控制器相比，具有发射功率大、灵敏度高、波束成形精确、物料成本低等突出优势。
PTX100R 标志着 NFC 系统在性能、功耗和集成简易性方面的突破。
此款 NFC 读卡器 IC 完全符合最新的 EMVCo 3.0/3.1 非接触式支付标准。 其配有一个应用就绪的 EMVCo 3.0/3.1 L1 接口，并包含可快速、轻松、集成到第三方 EMV L2 协议栈。 此外，PTX100R 还提供丰富的调试功能，可实现快速原型开发。
直接天线连接 (DiRAC™) 专利技术可使 NFC 直接向天线提供高达 2W 的输出功率，同时实现 -80dB 的灵敏度。
