特性
- Low ON resistance: rDS(ON) = 5 ohm
- Wide bandwidth: 1.8GHz (-3dB point)
- Crosstalk: -100dB at 50KHz, -70dB at 5MHz, -50dB at 30MHz
- Off-isolation: -70dB at 50KHz, -45dB at 5MHz, -40dB at 30MHz
- Single 5V supply
- Bidirectional
- TTL-compatible control inputs
- Ultra-low quiescent current: 3 uA
- Switch turn on time of 6.5ns
- Available in 24 pin QSOP package

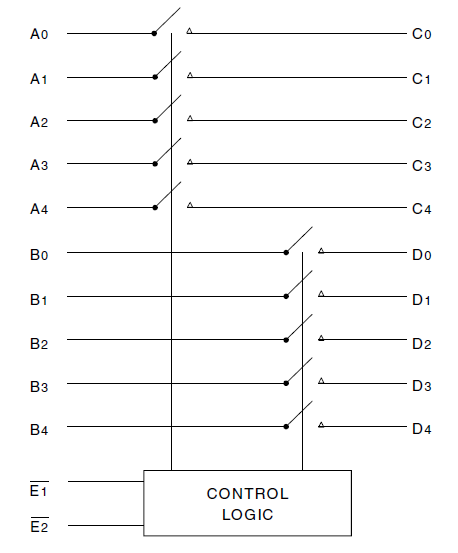

QS4A110 - Block Diagram
描述
The QS4A110 is a high-performance CMOS two-channel 5PST switch with 3-state outputs. The QS4A110, with 1.8GHz bandwidth, is ideal for high-performance video signal switching, audio signal switching, and telecomm routing applications. Low power dissipation makes this device ideal for battery operated and remote instrumentation applications. The QS4A110 operates at -40C to +85C.
| Part Number | Status | Samples | Stock | Package | Lead Count (#) | Temp. Grade | Pb (Lead) Free | Carrier Type |
|---|---|---|---|---|---|---|---|---|
| QS4A110QG | Obsolete | N/A | In Stock | QSOP | 24# | C | Yes | Tube |
| QS4A110QG8 | Obsolete | N/A | Out of Stock | QSOP | 24# | C | Yes | Reel |
