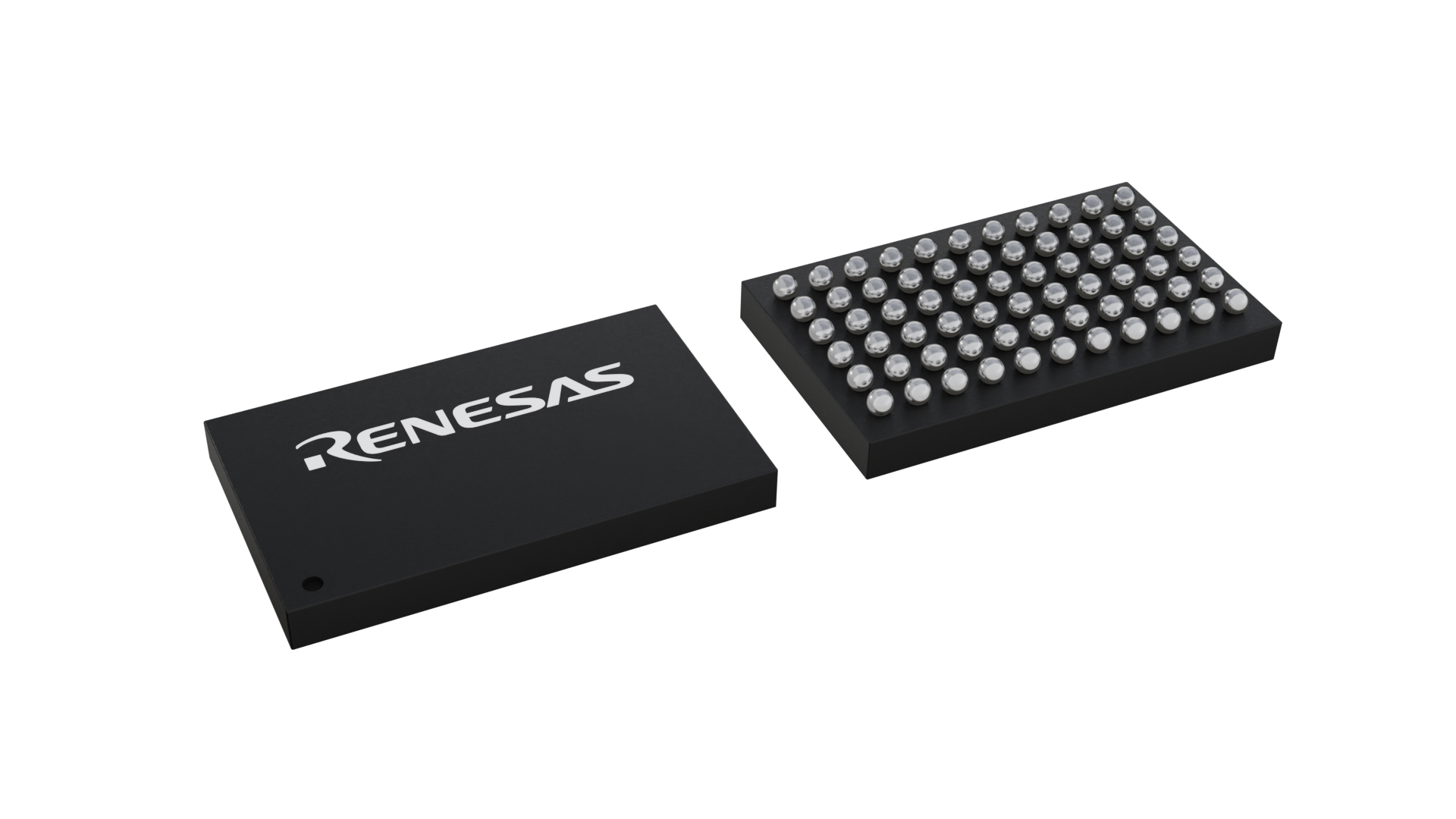

封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | LFBGA |
| Pkg. Code: | VPL |
| Lead Count (#): | 66 |
| Pkg. Dimensions (mm): | 4.5 x 7.5 x 1.07 |
| Pitch (mm): | 0.7 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Lead Count (#) | 66 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free Ball Terminal (SAC-Q)-e6 |
| Battery Interface | No |
| Bus Voltage (Max) (V) | 5.5 |
| Comm. Interface | I2C & SPI |
| Country of Assembly | MALAYSIA, TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| Device Functions | Power supply, Functional Safety |
| Function | 11-ch PMIC |
| GPIOs (#) | 5 |
| Input Voltage (Max) (V) | 5.5 |
| Input Voltage (Min) (V) | 2.7 |
| Input Voltage Range (V) | 2.7 - 5.5 |
| Integrated Battery Charger | No |
| Integrated step-down DC/DC Converter Channels (#) | 11 |
| Length (mm) | 4.5 |
| Linear Output | Yes |
| MOQ | 3000 |
| Output Current Max (A) | 12 |
| Outputs (#) | 11 |
| Parametric Applications | Vehicle Computers, Communication Gateway, Domain Server, Application Server |
| Parametric Category | Multi-Channel Power Management ICs (PMICs) |
| Pitch (mm) | 0.7 |
| Pkg. Dimensions (mm) | 4.5 x 7.5 x 1.07 |
| Pkg. Type | LFBGA |
| Processor Name | R-CAR S4, V4H, V4M, |
| Processor Supplier | Renesas |
| Product Type | SoC |
| Qualification Level | Automotive |
| Step-up DC/DC converter Channels (#) | 1 |
| Supply Voltage (V) | 2.7 - 5.5 |
| Switching Frequency (MHz) | 2 - 2 |
| Target applications | Vehicle Computers, Communication Gateway, Domain Server, Application Server |
| Temp. Range (°C) | -40 to +105°C |
| Thickness (mm) | 1.07 |
| Total step-down DC/DC converter channels (#) | 11 |
| Tstg (Max) (°C) | 150 |
| Tstg (Min) (°C) | -65 |
| USB-Power Management | No |
| Width (mm) | 7.5 |
有关 RAA271005 的资源
描述
RAA271005 是一款适用于 R-Car SoC 系列的通用电源管理 IC (PMIC)。 包含五个 DC/DC 开关稳压器以及六个低压差线性稳压器 (LDO)。 DCDC5 开关稳压器可配置为在降压模式下运行，或配置为升压。
RAA271005 支持低能耗运行，其中三个开关稳压器 (Buck3–Buck5) 经过优化，仅消耗很小的静态电流。
RAA271005 支持 ASIL D 功能安全，包括用于监控输出电压的独立参考系统、两个内部温度监测系统、质询响应看门狗定时器、SoC 和 MCU 错误引脚监控器、复位信号发生器、专用的安全控制状态机以及安全关闭路径。 产品内部集成 12-位 ADC 可以监控所有输入轨道、输出轨道、内部温度，并包括额外的输入值，以监控外部模拟源。
RAA271005 采用 6 × 11 BGA 封装，间距为 0.65mm。 该器件通过了 AECQ100 1 级操作认证，适用于 -40°C 到 +125°C 的环境温度范围。
另请参见 RAA271041。 此产品与 RAA271005 一起为 RCAR-S4 提供支持。
