封装信息
| CAD 模型: | View CAD Model |

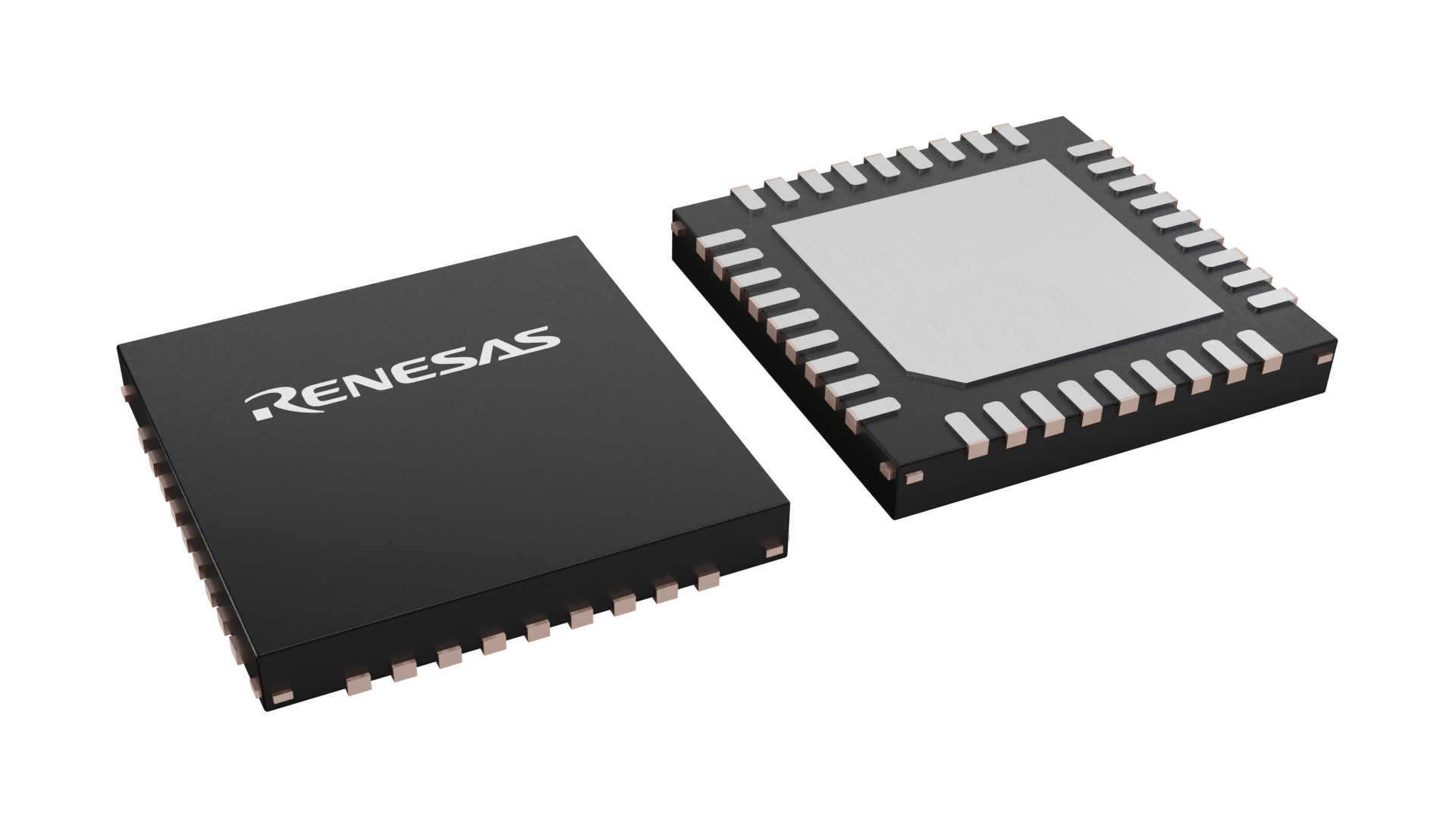

| Pkg. Type: | SCQFN |
| Pkg. Code: | LHJ |
| Lead Count (#): | 36 |
| Pkg. Dimensions (mm): | 6.0 x 6.0 x 0.85 |
| Pitch (mm): | 0.5 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Lead Count (#) | 36 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Device Functions | Power supply, Functional Safety |
| Input Voltage (Max) [Rail 1] (V) | 42 - 42 |
| Input Voltage (Max) [Rail 2] (V) | 42 - 42 |
| Input Voltage (Min) [Rail 1] (V) | 3.5 |
| Input Voltage (Min) [Rail 2] (V) | 2.5 |
| Length (mm) | 6 |
| Linear Output | Yes |
| MOQ | 4000 |
| Outputs (#) | 2 |
| Parametric Applications | Vehicle Computers, Communication Gateway, Domain Server, Application Server |
| Parametric Category | Multi-Channel Power Management ICs (PMICs) |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 6.0 x 6.0 x 0.85 |
| Pkg. Type | SCQFN |
| Qualification Level | Automotive |
| Supply Voltage (V) | 2.7 - 5.5 |
| Target applications | Vehicle Computers, Communication Gateway, Domain Server, Application Server |
| Temp. Range (°C) | -40 to +105°C |
| Thickness (mm) | 0.85 |
| Topology [Rail 1] | Buck |
| Topology [Rail 2] | Boost |
| Tstg (Max) (°C) | 150 |
| Tstg (Min) (°C) | -65 |
| Width (mm) | 6 |
有关 RAA271041 的资源
描述
RAA271041 是一款适用于双路稳压系统的控制器，能够为必须在电池压降条件下运行的 ASIL-D 汽车系统提供支持。 通道 2 升压稳压器维持电压轨道，该轨道为下游通道 2 降压稳压器提供电源，从而允许降压输出在电池压降事件（比如冷起动）期间保持稳定。
对于冷起动场景，通道 2 升压功能具有可调节的输出，而且当 VBAT 输入电压降至低于用户可编程阈值时处于活动状态。 如果 VBAT 输入电压高于用户可编程阈值，则升压控制器具有升压旁路模式，在此模式下，升压通道的高侧 MOSFET 持续导通，且 VBAT 输入电压直接传递至升压输出端。 升压通道也可配置为常开的独立升压功能。
通道 2 的升压输出为通道 1 降压提供电源。 降压输出可通过将 FB1 直接连接至 VOUT1，配置为 3.3V 或 5V 固定电压，也可通过连接 VOUT1 至 FB1 再到接地的电阻分压器，配置为 0.8V 至 5V 的可调节电压。
RAA271041 需要最低 6V 的输入电压才能启动。 通道 2 升压具有从 2.2V 至 42V 的输入范围，而通道 1 降压具有从 3.5V 到 42V 的输入范围。
RAA271041 降压通道可在节能 (ECM) 模式下运行，通过在未应用外部负载时将静态电流降低至 6 μA 典型值来提供低 IQ 模式。 降压开关频率在出厂时编程为 400kHz 或 2.2MHz。 升压开关频率在出厂时编程为 400kHz，或在降压频率为 2.2MHz 时，也可选为编程为 2.2MHz。 可选的扩频操作能够降低 EMI 和噪声水平。
另请参见 RAA271005。 此产品与 RAA271041 一起为 RCAR-S4 提供支持。
