特性
- CPU：RL78 核心，最高 32MHz
- 高达 768kB 的闪存和 48kB 的 SRAM
- 内存：SRAM 高达 48KB，程序闪存高达 768KB
- 8KB 数据闪存，用于存储 EEPROM 中的数据
- 可从 30 引脚封装扩展到 128 引脚封装
- 1.6V ~ 5.5V 的超宽工作电压范围
- 增强型电容式感应单元（CTSU2L）
- 定时器：16 位定时器（ch）x 16、8 位定时器、看门狗定时器（ch）x 1、32 位间隔定时器（ch）x 1
- PWM：14 路 PWM 输出
- 模拟功能：12 位 A/D 转换器（ch）x 26、8 位 D/A 转换器（ch）x 2、比较器 x 2
- 片上振荡器 频率（MHz）：高速：高达 32MHz
- 中速：高达 4MHz
- 低速：32.768kHz
- SNOOZE 模式排序器

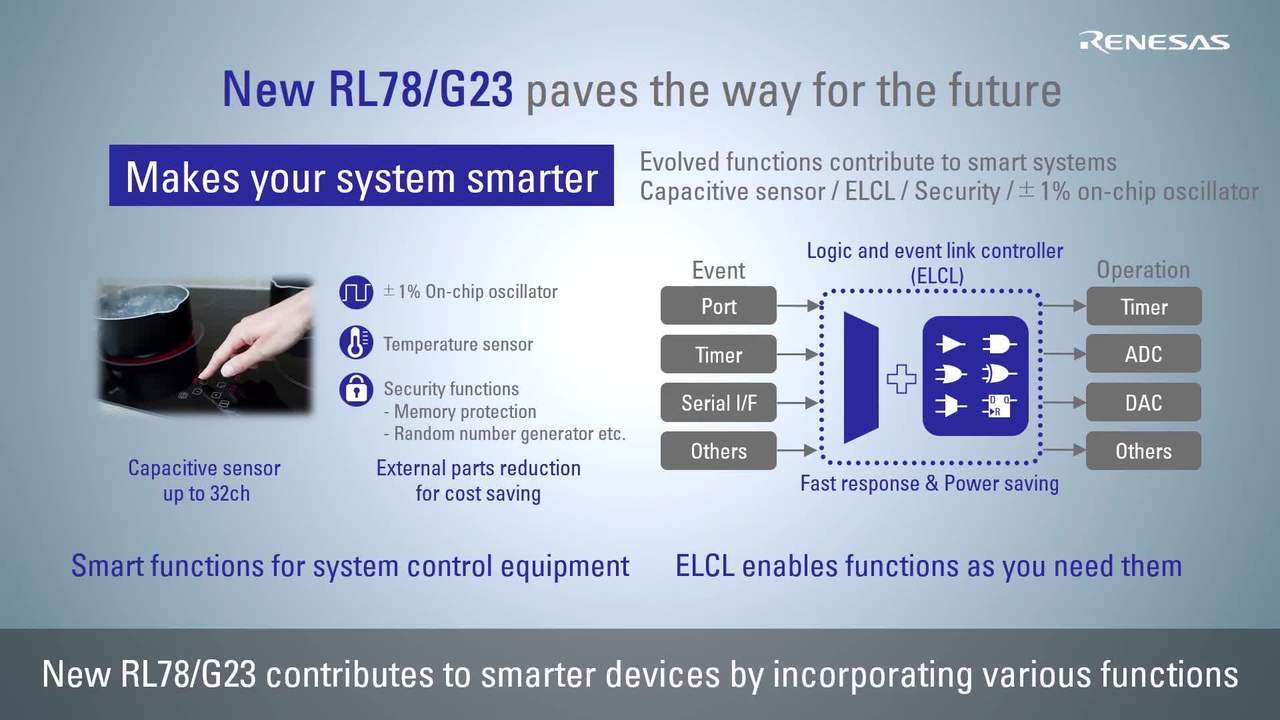

- 逻辑和事件链接控制器
- 其它：RTC、上电复位、低电压检测
- 多种封装选择（LQFP、QFN、LGA、BGA 及 WLCSP）
描述
RL78/G23 微控制器组是 RL78 系列微控制器的新一代产品，CPU 运行电流为 41μA/MHz。 RL78/G23 具有业界内的超低功耗，停止电流为 210nA（SRAM 可保持 4KB 数据），还具有 SNOOZE 模式定序器，可显著降低间歇操作期间的功耗。 RL78/G23 不仅具有超宽的 1.6V 至 5.5V（高达 32MHz）的运作电压范围和广泛的 30 至 128 引脚的封装引脚数范围，还具有高达 768KB 的闪存。 除了增强的模拟和安全功能外，还集成了逻辑和事件链接控制器 （ELCL）以及 RL78 系列中的首个电容式触摸传感单元（CTSU2L）。 此外，RL78/G23 还拥有丰富的开发环境，包括一块快速原型开发板。 该板的图形用户界面（GUI）易于使用，用户只需连接一根 USB 电缆和一个智能配置器，无需任何其他工具，就能编写和调试程序。 RL78/G23 与现有的 RL78 系列兼容，可连贯流畅地进行替代，因此适用于从家用电器和消费电子产品到工业设备的各种应用。
产品参数
| 属性 | 值 |
|---|---|
| Program Memory (KB) | 96, 128, 192, 256, 384, 512, 768 |
| Data Flash (KB) | 8 |
| RAM (KB) | 12, 16, 20, 24, 32, 48 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray), Tape & Reel |
| Supply Voltage (V) | - |
| I/O Ports | 26, 28, 32, 36, 40, 44, 48, 58, 74, 92, 120 |
| Temp. Range (°C) | -40 to +85, -40 to +105 |
| Operating Freq (Max) (MHz) | 32 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 3, 4, 5, 6 |
| SPI (ch) | 3, 4, 5, 6, 8 |
| I2C (#) | 4, 5, 6, 7, 8, 10 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| LIN (#) | 1 |
| 16-Bit Timer (ch) (#) | 8, 12, 16 |
| 12-Bit A/D Converter (ch) | 8, 9, 10, 12, 17, 20, 26 |
| 10-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 2 |
| Capacitive Touch Sensing Unit (ch) | 2, 3, 5, 6, 7, 8, 10, 11, 12, 13, 14, 16, 20, 22, 30, 32 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID,TRNG |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| HWQFN | 5 x 5 x 0.8 | 32 | 0.5 |
| HWQFN | 6 x 6 x 0.8 | 40 | 0.5 |
| HWQFN | 7 x 7 x 0.8 | 48 | 0.5 |
| LFQFP | 7 x 7 x 1.7 | 48 | 0.5 |
| LFQFP | 10 x 10 x 1.7 | 64 | 0.5 |
| LFQFP | 12 x 12 x 1.7 | 80 | 0.5 |
| LFQFP | 14 x 14 x 1.7 | 100 | 0.5 |
| LFQFP | 20 x 14 x 1.6 | 128 | 0.5 |
| LQFP | 7 x 7 x 1.7 | 32 | 0.8 |
| LQFP | 10 x 10 x 1.6 | 44 | 0.8 |
| LQFP | 10 x 10 x 1.7 | 52 | 0.65 |
| LQFP | 12 x 12 x 1.6 | 64 | 0.65 |
| LQFP | 14 x 14 x 1.7 | 80 | 0.65 |
| LQFP | 20 x 14 x 1.6 | 100 | 0.65 |
| LSSOP | 9.85 x 6.1 x 1.4 | 30 | 0.65 |
| WFLGA | 4 x 4 x 0.76 | 36 | 0.5 |
| WFLGA | 5 x 5 x 0.76 | 64 | 0.5 |
应用方框图
|
智能家居中央控制箱
智能家居控制箱可集成设备、监控条件并管理照明和家电。
|
|
用于建筑自动化的智能照明系统
带有 DALI-2 和自定义调光的智能照明系统，用于建筑自动化。
|
|
热泵控制系统
该热泵系统具有电机控制 MCU、PLC 和 Wi-Fi 连接功能，可实现最佳性能。
|
|
高效电磁加热器
高效感应技术，可实现快速、均匀的加热，具有节能功能。
|
|
带无线控制的 PC 水冷系统
先进的 PC 水冷器，具有无线控制、散热高效和配置灵活等特点。
|
|
适用于加热和感应场景的多用途驱动电路
用于精确加热、电机控制和功率管理且具有强大保护功能的多用途驱动电路。
|
|
智能垃圾箱
智能垃圾桶可监测环境和垃圾量，并确保高效通信。
|
|
关键电源监测系统
关键电源监测系统采用 NB-IoT 或 Cat-M1、MCU、传感器和备用电池。
|
|
智能太阳能电池充电器
智能太阳能电池充电器可以确保电池的高效使用，防止出现过充，并适应不断变化的输入电压。
|
其他应用
- 一般用途
- 消费者应用
- 家电
- 工业自动化
- 建筑自动化
