封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | Module |
| Pkg. Code: | YGZ |
| Lead Count (#): | 130 |
| Pkg. Dimensions (mm): | 13.00 x 10.00 x 5.60 |
| Pitch (mm): | 1 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Exempt |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
产品属性
| Longevity | 2034 2月 |
| Pkg. Type | Module |
| Lead Count (#) | 130 |
| Carrier Type | Tray |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Exempt |
| Pb Free Category | Pb-Free Ball Terminal (SAC-Q)-e6 |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | UNITED STATES |
| Control Type | Digital |
| Current Sharing | No |
| Digital Bus | Yes |
| Input Voltage (Max) (V) | 15 |
| Input Voltage (Min) (V) | 4.75 |
| Length (mm) | 13 |
| MOQ | 147 |
| Output Current (Max) [Rail 1] (A) | 20 |
| Output Voltage (Max) (V) | 3.3 |
| Output Voltage (Min) (V) | 0.45 |
| POR | Yes |
| Parametric Category | Digital-Interface Power Modules |
| Peak Efficiency (%) | 94 |
| Pitch (mm) | 1 |
| Pkg. Dimensions (mm) | 13.0 x 10.0 x 5.60 |
| Price (USD) | $18.48514 |
| Qualification Level | MSL3 |
| SYNCH Capability | No |
| Switching Frequency Range (Typical) (kHz) | 500 - 500 |
| Temp. Range (°C) | -40 to +85°C |
| Thickness (mm) | 5.6 |
| Width (mm) | 10 |
有关 RRM12120 的资源
描述

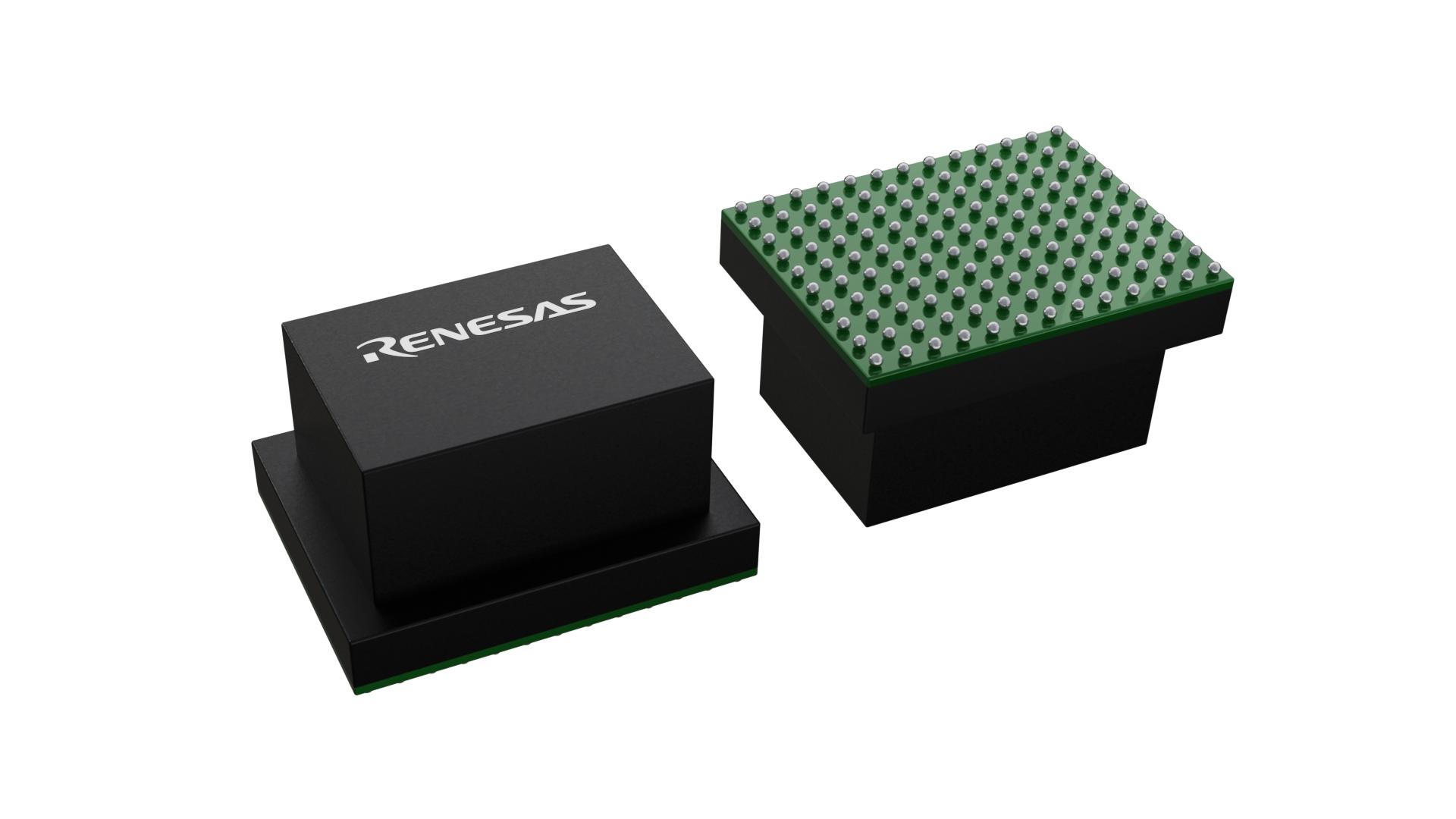

RRM12120 是一款完全支持 PMBus 的 DC/DC 降压电源，能够通过紧凑的 10mm × 13mm × 5.9mm 热增强型 BGA 封装提供高达 20A 的持续电流。
RRM12120 可在 4.75V 至 15V 的输入电压范围内工作，提供低至 0.45V 的可调输出电压，并实现高达 94% 的效率。 RRM12120 采用瑞萨电子专有的数字合成电流调制方案，在整个负载范围内实现业界一流的瞬态响应、易调谐和效率组合。 凭借最少的外部元件、简单的配置、强大的故障管理和高精度调节能力，实现高性能稳压器从未如此简单。
标准 PMBus 接口与 PMBus V1.3 兼容，便于设备配置和故障管理，提供实时全面遥测和负载点监控，以及详细的故障报告。 所有功能都可通过 PowerNavigator™ 软件工具轻松完成。
完全可定制的逐周期电流保护（峰值过流和峰值欠流限制）、电压保护和温度保护方案能够在系统故障时闭锁或重新启动输出。
