封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | STQFN |
| Pkg. Code: | |
| Lead Count (#): | 16 |
| Pkg. Dimensions (mm): | 2.0 x 2.0 |
| Pitch (mm): |
环境和出口类别
| Pb (Lead) Free | |
| Moisture Sensitivity Level (MSL) | |
| ECCN (US) | |
| HTS (US) |
产品属性
| GPIOs (#) | 14 |
| ACMP Channels (#) | 1 |
| CNT/DLY (Max) (#) | 13 |
| D Flip-flops (DFFs) (#) | 31 |
| Pipe Delay | 6x 8-bit Shift Regs |
| Interface | I2C, SPI |
| Memory Type | OTP |
| Pkg. Type | STQFN |
| Lead Count (#) | 16 |
| Pkg. Dimensions (mm) | 2.0 x 2.0 |
| Temp. Range (°C) | -40 to +85°C |
| # of Programable Delays (#) | 1 |
| LUTs (Max) (#) | 31 |
| Oscillator Type | LF OSC, Ring OSC |
| Special Features | HART Modem Modulator/Demodulator |
| Temperature Sensor (ch) (#) | 1 |
有关 SLG7RN47762 的资源
描述

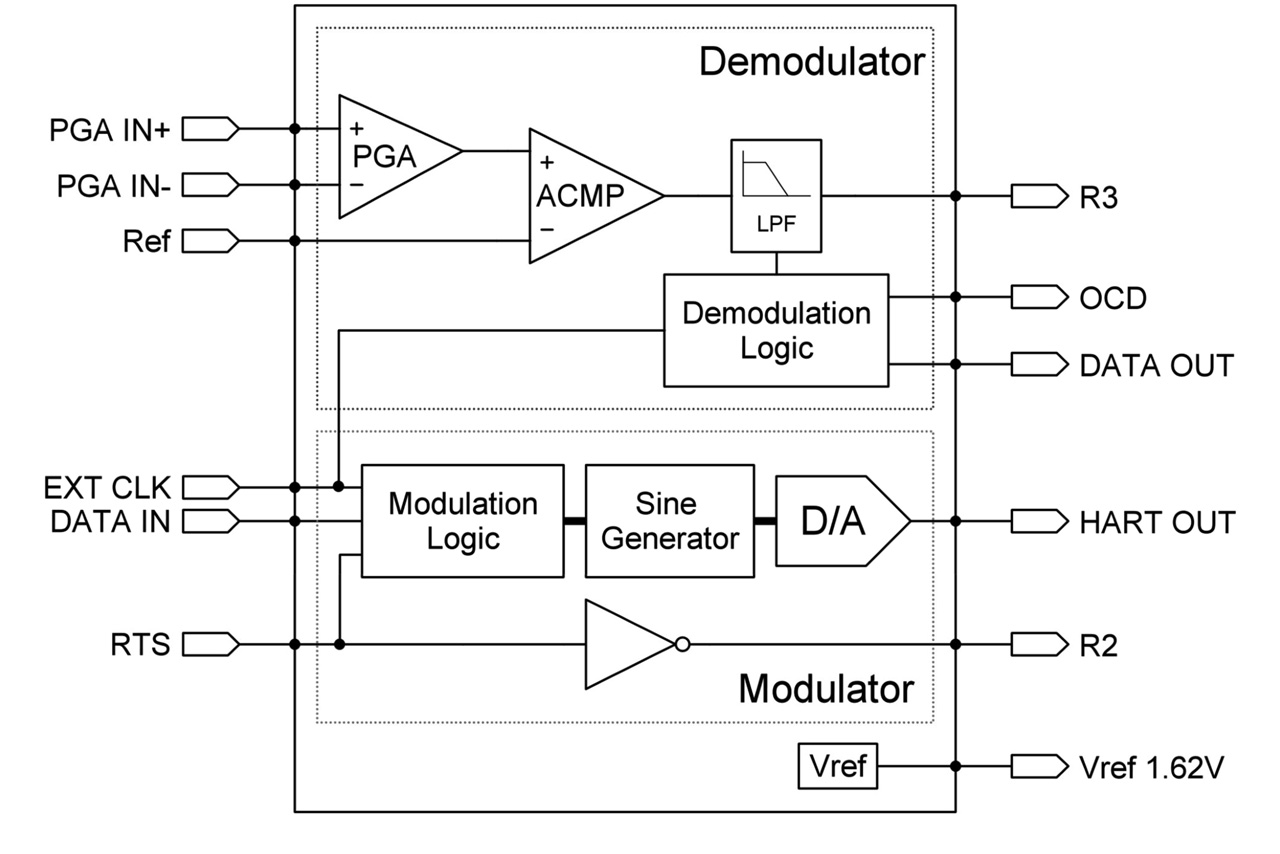

HART调制解调器IC-SLG7RN47762 集成了HART的频移键控 (FSK) 信号调制和解调功能。 SLG7RN47762 配备了内置 DAC，用于在电流环路上生成无相移的正弦波。 此外，该芯片还包含了将正弦波解码还原为 UART信号所需的所有数字模块。 这款紧凑型系统级芯片 (SoC) 采用 2.0mm x 2.0mm STQFN 封装。
