DA14533-00RNDEVKT-P

有效

SmartBond TINY DA14533 Bluetooth Low Energy SoC 开发套件专业版

立即订购
DA1453x Pro-Development Kit Hardware User Manual

概览

DA14533 SmartBond TINY™ SoC 专用 DA14533-00RNDEVKT-P Bluetooth® Low Energy 开发套件专业版包括主板、子板和电缆。

此套件可为用户提供以下功能：

  • 软件开发
  • 使用 DA1453x SDK 通过 JTAG 或 UART 对DA14533 进行编程
  • 射频特性分析
  • 硬件原型开发
  • PMM2
    • 功率测量
    • 2x 辅助电压/电流测量
    • 监控 8x 数字输入 (0.9 -5V)
  • 连接 MikroBUS™ 模块

DA14533 是一款符合 AEC-Q100 2 级标准的超低功耗片上系统 (SoC)，集成了一个 2.4GHz 收发器和 Arm® Cortex®-M0+ MCU，并配备 64kB RAM 和 12kB 一次性可编程 (OTP) 存储器。

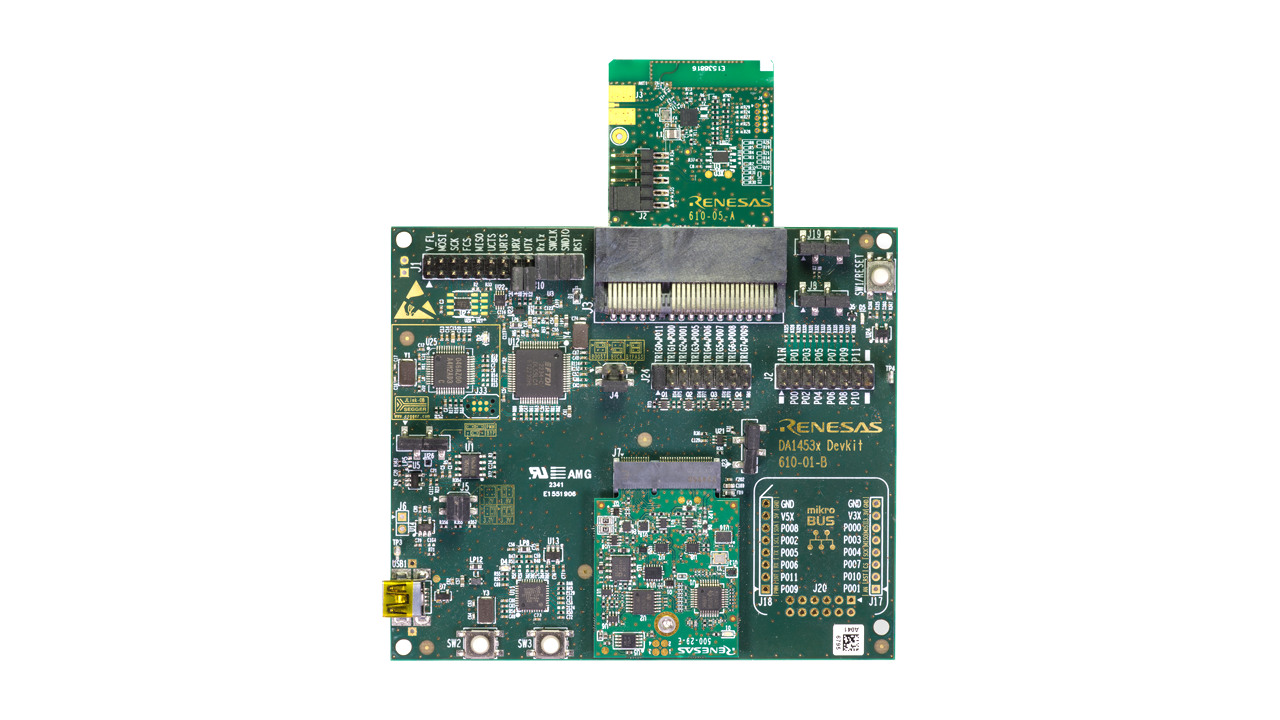

DA14533 开发板件专业版 及子板

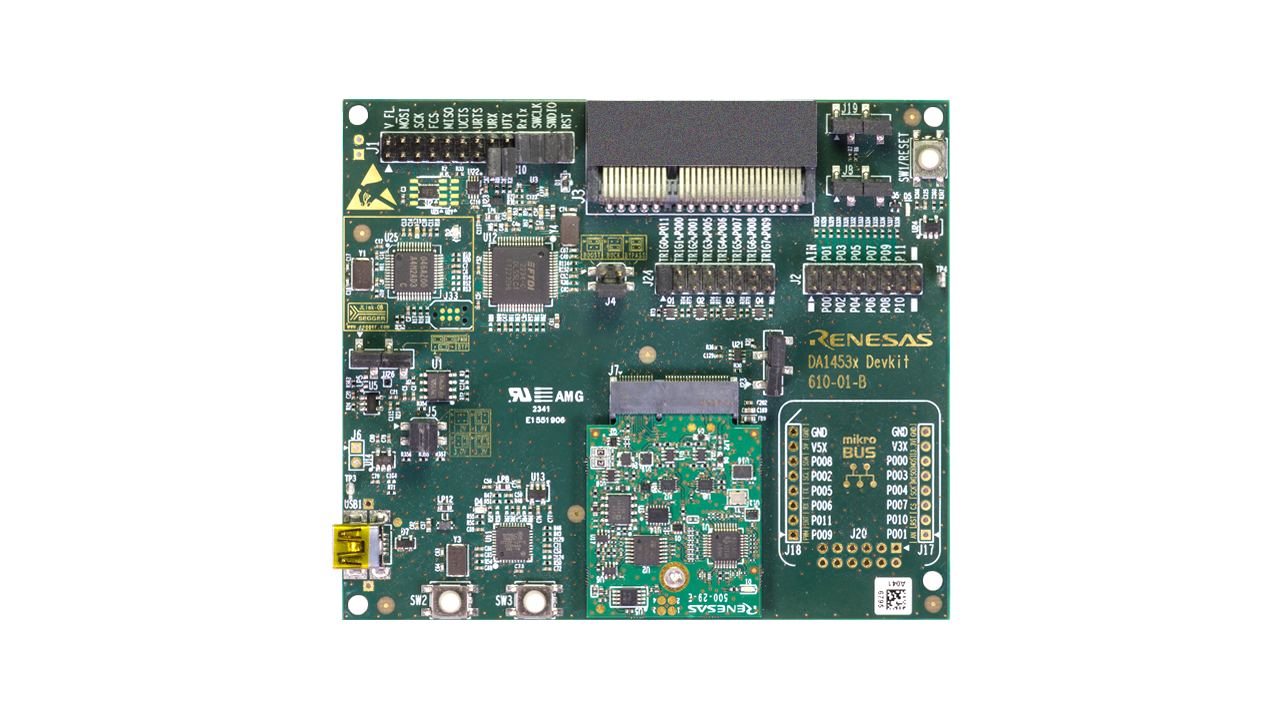

DA14533 开发板件专业版 - 正面

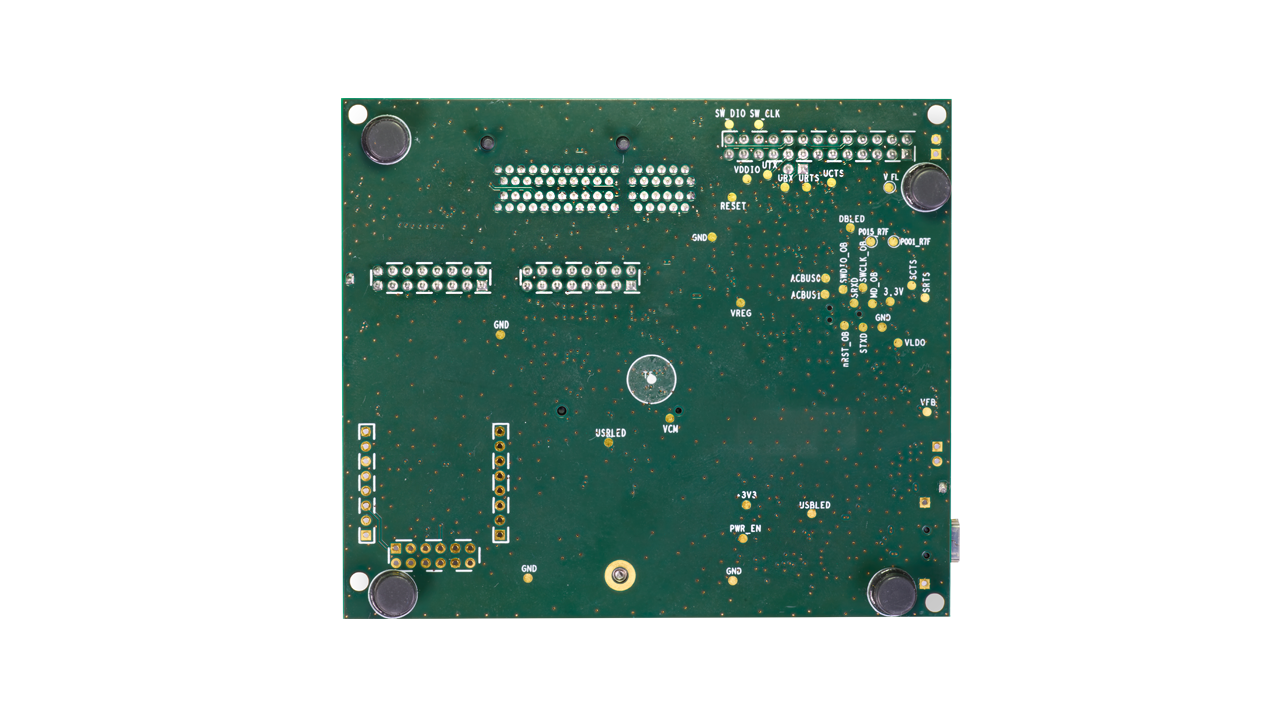

DA14533 开发板件专业版 - 背面

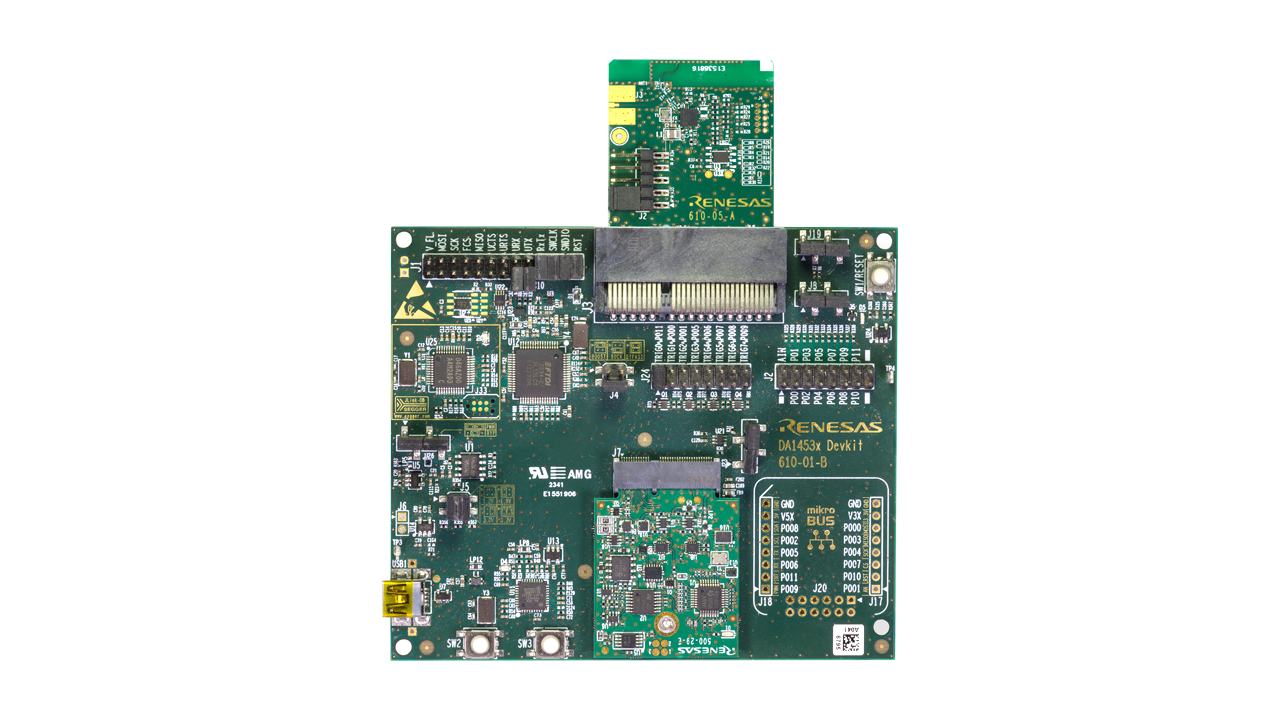

DA14533 开发板件专业版 及子板
DA14533 开发板件专业版 - 正面

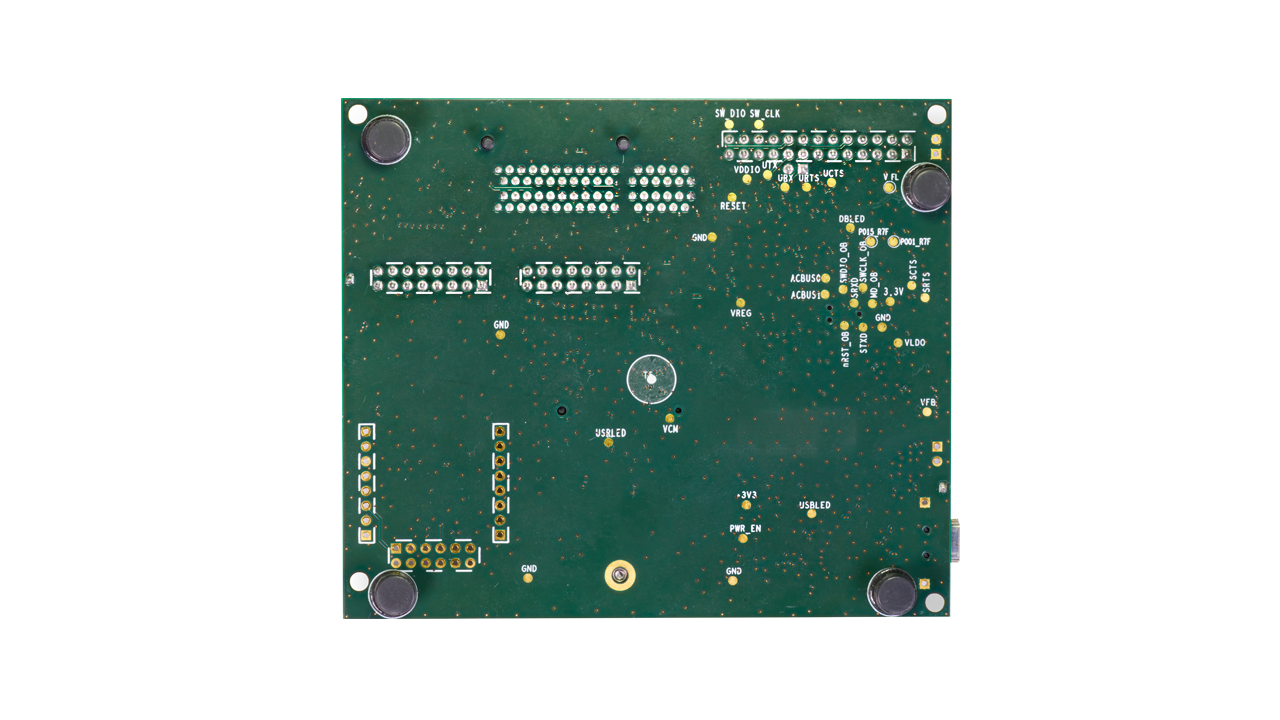

DA14533 开发板件专业版 - 背面
  • 主板、SoC 子板、USB 连接线和快速开始指南
  • 易于安装/拆卸的子板
  • 集成式功率测量模块
  • 可由 USB 移动电源供电
  • DC/DC 降压或 LDO 模式操作
  • MikroBUS 和 Pmod™ 接头
  • SEGGER J-Link 调试器

文档

相关文档
类型 文档标题 日期
手册 - 开发工具
DA1453x Pro-Development Kit Hardware User Manual
PDF 6.74 MB
原理图
DA1453x Pro Development Kit (610-01-B) Schematic
PDF 1.99 MB
2 items

设计和开发

软件下载
类型 文档标题 日期
PCB 设计文件
DA1453x Pro Development Kit (610-01-B) BOM
ZIP 87 KB
PCB 设计文件
DA1453x Pro Development Kit (610-01-B) PCBA - Gerber-Files
ZIP 2.79 MB
PCB 设计文件
DA1453x Pro Development Kit (610-01-B) PCBA - Source
ZIP 4.95 MB
3 items
DA14533 Development Kit Pro Daughterboard
开发
DA14533-00RNDB-P 有效

SmartBond TINY DA14533 Bluetooth Low Energy SoC 开发套件专业版子板

DA14533-00RNDB-P 是与 DA14533-00RNDEVKT-P 开发套件配套使用的子板。 该子板可轻松连接到 DA14533-00RNDEVKT-P 的主板。 该子板安装有 DA14533 Bluetooth® SoC。
