概览
描述

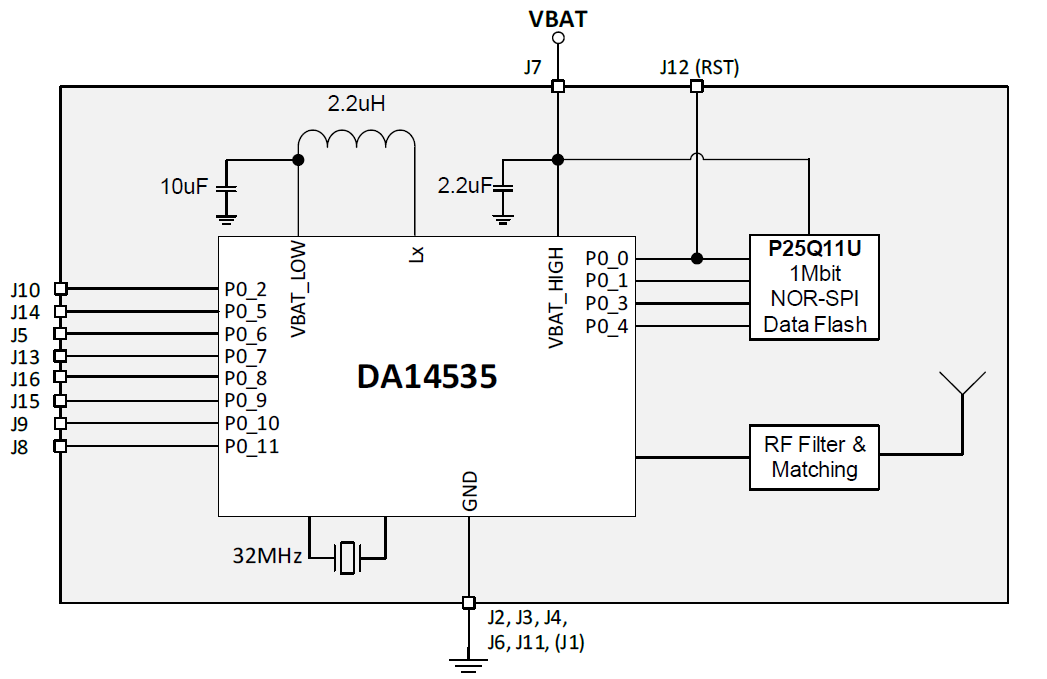

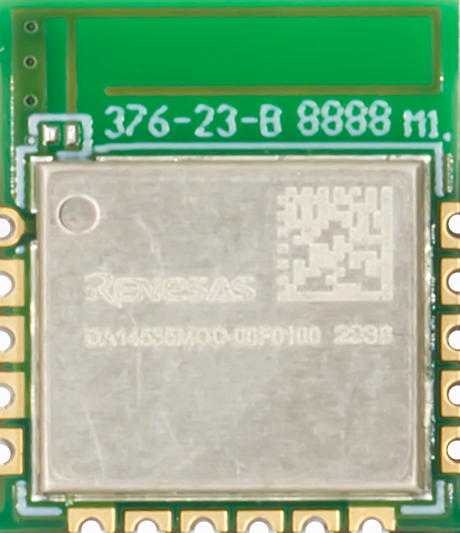

DA14535MOD 是功耗极低且成本低廉的独立式 Bluetooth® Low Energy 5.3 模块，通过全球认证，是多种应用的理想之选，包括将您的产品以无线方式连接到智能手机的快速升级项目，以便快捷而简便地调试/控制/报警/数据收集。 DA14535MOD 是在市场广泛采用的 DA14531MOD 的引脚和功能等效替代产品，两个模块均采用 Cortex-M0+，时钟频率为 16MHz，片上集成 RAM、ROM 和 OTP，并整合了 1Mbit 闪存、32MHz 晶振、功率电感器、射频匹配和印刷天线。 DA14535MOD 与 DA14531MOD 不同之处体现在以下关键特性上：
- 发射输出功率高达 +3dBm
- 64KB RAM、160KB ROM、12KB OTP
- BT5.3 合规性
- 2 线 UART 支持基于主机 MCU 的运行*
*此功能依赖于在工厂烧录期间添加到闪存中的二级引导加载程序。 对于还存在主机 MCU SoC 的应用，此功能允许使用主机 MCU 的存储器来存储和下载用于 BLE 数据泵的 DA14535MOD 代码。 此功能还可消除在最终产品生产测试期间进行 DA14535MOD 工厂烧录的需要。
特性
- Cortex M0+、16MHz
- 1Mbit 板载闪存
- 64KB RAM
- 160KB ROM
- 12KB OTP
- 接收器电流消耗：VBAT = 3V 时 2.7mA
- 发射器电流消耗：VBAT = 3V 时 2.6 mA TX@ 0dBm
- 休眠电流：1.7μA（保留全部 64KB RAM）
- 无线电可编程射频传输功率：-18 to +3 dBm
- 接收器灵敏度：-92.5dBm
- 3 通道正交解码器接口
- 通道 10 位 ADC
- 两个通用 PWM 定时器
- 9 GPIO、SPI、2x UART、单线 UART、I2C
- 工作范围：1.8 V – 3.6 V，带浪涌电流管理（延长电池续航）
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Serial Port Service (SPS) The Serial Port Service (SPS) emulates serial cable communication.
|
Emulator | 瑞萨电子 |
| SmartBond™ - CodeLess™ AT Commands The SmartBond™ CodeLess AT Commands platform enables control of the Bluetooth® Low Energy connectivity, sensor read-out and battery check of the device.
|
IDE and Coding Tool | 瑞萨电子 |
| SmartBond™ Development Tools SmartSnippets™ Studio is a royalty-free software development platform for SmartBond™ devices.
|
Software Package | 瑞萨电子 |
| SmartBond™ Flash Programmer The Renesas SmartBond™ Flash Programmer tool lets the user program a flash device for the DA1453x, DA1458x, DA1469x, and DA14592 SoCs.
|
Software Package | 瑞萨电子 |
| Renesas Bluetooth® Low Energy Mobile Application Suite Renesas’ comprehensive collection of Bluetooth® Low Energy mobile applications: SmartBond, SmartConfig, SmartConsole, SmartTags, and SUOTA
|
Software Package | 瑞萨电子 |
| e² studio 基于 Eclipse 的瑞萨集成开发环境（IDE）。
【支持 MCU/MPU：RA、RE、RX、RL78、RH850、Renesas Synergy、RZ】
|
IDE and Coding Tool | 瑞萨电子 |
6 items
|
||
开发板与套件
开发
SmartBond TINY DA14535MOD Bluetooth Low Energy 5.3 模块开发套件专业版
DA14535MOD-00DEVKT-P Bluetooth® Low Energy 开发套件专业版适用于 DA14535 SmartBond TINY™ 模块，包括主板、子板、3 个模块样品和电缆。 该套件主要用于软应用程序开发和功耗测量。
DA14535 子板集成了半导体 DA14535 SmartBond TINY 模块。 DA14535 SmartBond TINY 模块子板能够安装 MikroBUS™ 模块。 这款子板旨为用户提供以下功能：
- 通过 UART 或 JTAG 访问 DA14535 SmartBond TINY 模块
- 连接 MikroBUS 模块
- 用户访问通用...
Recommended Documents:
开发
SmartBond TINY DA14535MOD Bluetooth Low Energy 5.3 模块开发套件专业版子板
DA14535 子板集成了半导体 DA14535 SmartBond TINY™ 模块。 DA14535 SmartBond TINY 模块子板能够安装 MikroBUS™ 模块。 这款子板旨为用户提供以下功能：
- 通过 UART 或 JTAG 访问 DA14535 SmartBond TINY 模块
- 连接 MikroBUS 模块
- 用户访问通用 LED
- 用户访问通用按钮
- 复位按钮
- 所有输出信号的测试点
- 独立运行
DA14535 SmartBond TINY 模块基于全球最小、功耗最低的 Bluetooth® 5.3 片上系统，将 DA14535 SoC 优势引入集成式模块。...
Recommended Documents:
开发
SmartBond DA14535 Bluetooth Low Energy 5.3 SoC 开发套件专业版子板
DA14535-00FXDB-P 是与 DA14535-00FXDEVKT-P 开发套件配套使用的子板。 该子板可轻松连接到 DA14535-00FXDEVKT-P 的主板。 该子板安装有 DA14535-00000FX Bluetooth® SoC。
Recommended Documents:
开发
SmartBond TINY DA14535 Bluetooth Low Energy 5.3 SoC 开发套件专业版
DA14535 SmartBond TINY™ SoC 专用 DA14535-00FXDEVKT-P Bluetooth® Low Energy 开发套件专业版包括主板、子板和电缆。 这款套件主要用于软件应用程序开发和功耗测量。
这款套件为用户提供以下功能：
- 软件开发
- 使用 DA14535 SDK 通过 JTAG 或 UART 对 DA14535 进行编程
- 射频特性分析
- 硬件原型开发
- PMM2
- 功率测量
- 2x 辅助电压/电流测量
- 监控 8x 数字输入 (0.9 -5V)
- 连接 MikroBUS™ 模块
DA14535 是一款超低功耗 Bluetooth 5.3 SoC，搭载 Arm® Cortex®...
Recommended Documents:
开发
SmartBond TINY DA14535 Bluetooth Low Energy 5.3 SoC USB 开发套件
DA14535-00FXDEVKT-U 是一款适用于 DA14535 SmartBond TINY™ SoC 的 Bluetooth® Low Energy USB 软件开发套件。 这款开发套件在设计上非常灵活，可用于小巧便携设备的应用程序开发。
这款套件提供具有基础功能的低成本开发板。 开发套件采用单个 PCB 设计。 这是一款高性价比 USB 套件，旨在为用户提供以下功能：
- 软件开发
- 使用 DA14535 SDK 通过 JTAG 或 UART 对 DA14535 进行编程
- 连接 MikroBUS™ 模块
DA14535 是一款超低功耗 Bluetooth 5.3 SoC，搭载 Arm®...
开发
Bluetooth Low Energy SoC 16-site SmartBond Production Line Tool Kit
Renesas offers a production test and programming unit that enables you to reduce the time to ramp-up at a lower cost. The SmartBond Production Line Tool (PLT) helps to increase throughput in volume test and programming of units centered around the Renesas Bluetooth® ICs.
We work with a number of...
评估
低功耗蓝牙 Pmod 板 （Renesas QuickConnect IoT）
US159-DA14535EVZ 低功耗蓝牙® Pmod™ 电路板使用户能够为任何配备 Pmod 扩展功能的评估套件或微控制器板添加低功耗蓝牙功能。 该电路板为板载蓝牙 5.3 模块提供标准的 Pmod Type 3A（UART 扩展）连接。
US159-DA14535EVZ 采用 3A 型 Pmod 连接器，内置 DA14535 SmartBond TINY™ 模块，该模块采用全球最小、功耗最低的蓝牙 5.3 片上系统（SoC）。 得益于标准连接器和软件支持，US159-DA14535EVZ 是瑞萨电子 QuickConnect 平台快速创建物联网（IoT）系统的理想选择。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
