概览
描述

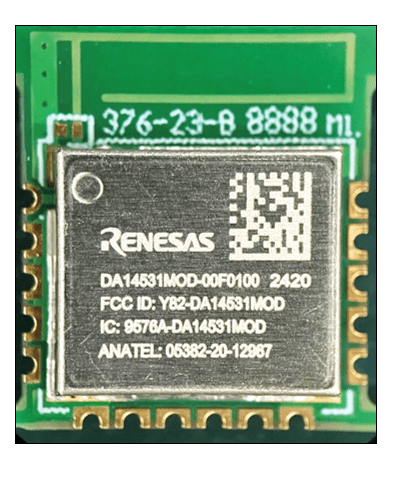

DA14531 SmartBond TINY™ 模块是低功耗蓝牙®（LE）解决方案，简单易用，将为未来 10 亿台物联网设备供电。
DA14531 SmartBond TINY™ 模块基于世界上最小、最低功耗的蓝牙 5.1 片上系统（SoC），将 SoC DA14531优势融入集成模块。 只需一个电源和一个印刷电路板即可构建蓝牙应用程序。 该模块市场应用广泛，并通过了跨地区的认证，可显著节省开发成本、缩短上市时间。 搭配集成天线和易上手的软件，低功耗蓝牙开发变得无比轻松。 该组合将移动连接带入全新的应用领域，使以 SmartBond TINY™ 为核心的十亿物联网设备成为可能。
需要自定义代码的预编程 DA14531 TINY 模块？
Digi-Key® 和 EPS Global 是提供小批样品到大批量编程服务的精选第三方分销商。
图像
| Digi-Key 是全球发展最快的电子元器件分销商之一。 有关 Digi-Key 编程服务的更多信息，请联系 [email protected]。 |
图像
| EPS Global 是全球最大的编程服务提供商之一。 有关 EPS Global 编程服务的更多信息，请访问 www.epsprogramming.com 或联系 Munteanu Florentin。 |
特性
- 蓝牙 5.1 内核认证
- 集成天线
- 全球认证
- Arm® Cortex-M0®+，频率为 16MHz
- IoTMark-BLE™ 得分为 18300
- 23.75μA/MHz MCU 电流
- 内存：48kB RAM、32kB OTP 和 1Mb 闪存
- 1.8V 至 3.3V 电源范围
- +2.2dBM 最大输出功率
- -93dBm 灵敏度
- Rx 电流 2mA（3V）
- Tx 电流 4mA（3V、0dBm 时）
- 接口：2xUART、SPI、I2C
- 4 通道 10 位 ADC
- 8 个 GPIO
- 内置温度传感器
- 工作温度：-40 °C 至 +8 5°C
- 尺寸：12.5mm x 14.5mm x 2.8mm
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Serial Port Service (SPS) The Serial Port Service (SPS) emulates serial cable communication.
|
Emulator | 瑞萨电子 |
| SmartBond™ - CodeLess™ AT Commands The SmartBond™ CodeLess AT Commands platform enables control of the Bluetooth® Low Energy connectivity, sensor read-out and battery check of the device.
|
IDE and Coding Tool | 瑞萨电子 |
| QE for BLE: Development Assistance Tool for Bluetooth® Low Energy Debugging support tool that specializes in Bluetooth® Low Energy system development [Plugin for Renesas IDE "e² studio"] [Support MCU/MPU: RA, RX, RL78]
|
Solution Toolkit | 瑞萨电子 |
| Renesas Bluetooth® Low Energy Mobile Application Suite Renesas’ comprehensive collection of Bluetooth® Low Energy mobile applications: SmartBond, SmartConfig, SmartConsole, SmartTags, and SUOTA
|
Software Package | 瑞萨电子 |
| e² studio 基于 Eclipse 的瑞萨集成开发环境（IDE）。
【支持 MCU/MPU：RA、RE、RX、RL78、RH850、Renesas Synergy、RZ】
|
IDE and Coding Tool | 瑞萨电子 |
5 项目
|
||
样例程序
开发板与套件
开发
SmartBond TINY DA14531 低功耗蓝牙 5.1 片上系统模块开发套件 Pro
适用于 DA14531 SmartBond TINY™ 模块的 DA14531MOD-00DEVKT-P 低功耗蓝牙开发套件 Pro，包括主板、子板和电缆。 该套件主要用于软件应用程序开发和功率测量。
DA14531 是低功耗蓝牙 （LE） 器件系列产品，可在非常低的功率水平下运行，并提供世界领先的射频性能。 该器件采用小尺寸设计，同时设有片上接口配置，灵活性高，适用于各种应用。
远程测试该板卡
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
开发
SmartBond TINY DA14531 Bluetooth Low Energy 5.1 System-on-Chip Module Development Kit Pro - Daughterboard
The DA14531MOD-00DEVKT-P Bluetooth® Low Energy Development Kit Pro for the DA14531 SmartBond TINY™ module includes a motherboard, daughterboard, and cables. This kit is primarily used for software application development and power measurements.
The DA14531 daughterboard features an integrated...
评估
Low Power Bluetooth Pmod Board (Renesas QuickConnect IoT)
The US159-DA14531EVZ Low Power Bluetooth® Pmod™ module enables the user to add low-power Bluetooth capability to any evaluation kit or microcontroller board equipped with a Pmod expansion capability. The board provides a standard Pmod™ Type 3A (Expanded UART) connection for the onboard Bluetooth...
开发
Bluetooth Low Energy SoC 16-site SmartBond Production Line Tool Kit
Renesas offers a production test and programming unit that enables you to reduce the time to ramp-up at a lower cost. The SmartBond Production Line Tool (PLT) helps to increase throughput in volume test and programming of units centered around the Renesas Bluetooth® ICs.
We work with a number of...
演示
瑞萨电子定时产品演示套件
RCTIMING-DEMO 是瑞萨电子的产品组合套件。 该套件包括瑞萨电子 RL78 MCU、 DA14531MOD 蓝牙®低功耗（LE）模块、 LDO、RTC（1338-31DVG）和可编程时钟发生器 VersaClock 7（VC7），形成一个演示套件，以通过笔记本电脑或智能手机对时钟发生器进行编程。该套件还支持双时钟输出。 该套件可通过 SMA 连接器作为双通道时钟发生器运行。 它也可以作为计时设备操作，以显示日期和时间。 用户可以通过笔记本电脑上的 GUI 或智能手机上的应用程序更新设置。 两个频道（日期和时间）的频率显示在 LCD 屏幕上。
参考设计
无线通信单元参考设计
该参考设计集成了各种无线模块，包括低功耗蓝牙® （LE）、Wi-Fi 和 LTE+GPS，为网联汽车提供强大的解决方案。 随着汽车行业朝着更大的连接性发展，该远程信息处理单元使用户能够轻松升级现有的电子控制单元（ECU），以实现丝滑的云连接。 除了汽车，我们还可以增强 IoT 应用的工业系统。
推荐文档：
远程测试该板卡
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
参考设计
智能喷香机参考设计
该智能喷香机参考设计（AS064-1-SMRTAFRREFZ）采用了低功耗蓝牙®（LE），与手机移动设备连接流畅。 它采用紧凑的设计，配备一个喷香器和一个蓝牙 LE 模块。 用户通过专用的移动应用程序对其进行控制，从而实现远程气味定制和调度。 节能 DA14531MOD 蓝牙 LE 技术可延长电池寿命，而自动固件更新可确保持续的性能增强。 该款智能喷香机提供了一种方便且可定制的解决方案，可在家庭或商业空间中保持清新宜人的氛围。
入门
QC-BEKIT
有效
QuickConnect 入门套件
QuickConnect 初学者套件旨在为 QuickConnect 平台提供一个用户友好的切入点。 该套件中包含的所有电路板均通过 QuickConnect Studio 提供支持。 该套件采用模块化设计，带有标准 Pmod™ 连接器，包括一个 MCU 板、一个 Wi-Fi 连接模块和各种传感器，非常适合快速原型设计。 这种设置既可以实现快速软件开发，又可以方便地进行硬件集成。 用户可以使用 AWS MQTT 示例应用程序创建项目，并从温度、湿度、空气质量和音频等传感器收集实时数据。
QuickConnect 初学者套件 V2.0 于 2025 年 5 月推出，是原始套件的简化版本。...
远程测试该板卡
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
支持
支持社区
-
DA14531MOD能否支援AT command?
如題，我用UART轉USB的小模組 接到DA14531MOD為什麼下AT command 都沒反應? 硬體連接: Tx Rx GND VBAT (GPIO 沒接) 下面的網址提到有支援....Mouser說沒支援 ...
2023年6月13日 -
DA14531MOD 傳輸率異常詢問
DA14531MOD這個模組遇到一個問題我想詢問一下，用CodeLess(AT command) Binary mode，最快速度每秒鐘可以傳送幾個byte? 我寫了個UI實測，傳輸速度”超級 ...
2023年7月6日 -
DA14531MOD二进制中模式传输速度问题
你好， 我正在使用DA14531MOD以及codeless datapump程序，发现二进制模式的传输速度很慢，是我以前用的蓝牙模块的速度的四分之一，请问有什 ...
2024年4月22日
