概览

描述

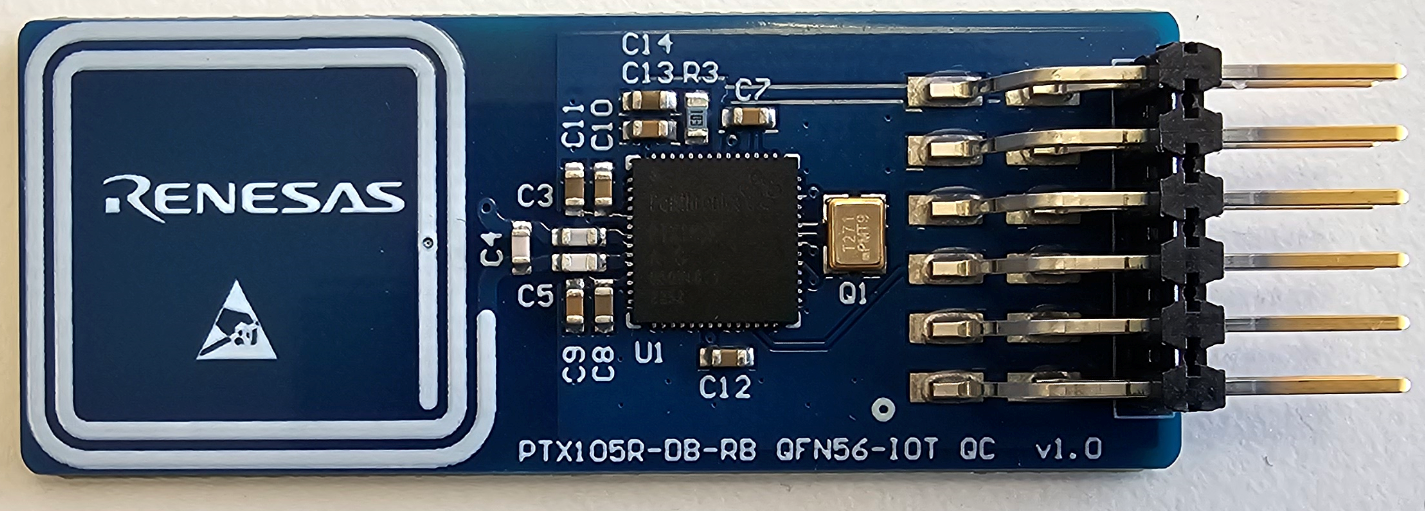

PTX105R Pmod™ 电路板完全被集成到 QuickConnect物联网 生态系统中,并可提供功能齐全的高端 NFC 读卡器解决方案,易于集成。 使用标准的 Pmod 外形尺寸,可在许多瑞萨电子 MCU 评估套件上进行 NFC 评估。 NFC 堆栈在 RA2E1 48MHz Arm® Cortex-M23® 通用微控制器上进行预编译。

QuickConnect IoT 旨在通过提供标准硬件和软件构建模块来实现物联网系统的快速原型设计,从而解决与创建 MCU、连接和传感器的定制解决方案相关的问题。

特性

  • 精确的数字电路波形整形
  • DiRAC™:直接天线连接
  • 极高接收灵敏度:-80dBc
  • 可编程 GPIO 功能
  • 片上处理时间关键的指示
  • 使用任何 RA 系列 MCU 评估板轻松评估
  • 天线调谐已简化
  • 无 EMI 滤波器,互操作最佳
  • A、B、F、V 型读取距离更高
  • 减少生产过程中设备之间的 NFC 变化并减少 BoM 数量
  • 无三次谐波,简化了 FCC 认证

应用

  • 物联网读卡器
  • 访问控制
  • ID 读卡器
  • 门锁
  • 品牌保护

文档

类型 文档标题 日期
产品简述 PDF 353 KB
快速入门指南 PDF 2.42 MB
原理图 SCH 5 KB
3 items

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块,实现快速原型设计。
Software and Hardware Development Tools 瑞萨电子
1 item

软件下载

类型 文档标题 日期
软件和工具 - 软件 登录后下载 ZIP 3.98 MB
1 item

产品选项

当前筛选条件

视频和培训

PTX105R NFC Reader Evaluation Kit and PMOD Demonstration

Introducing the innovative PTX105R NFC Reader and its evaluation tools, the PTX105R evaluation kit and PTX105R Pmod for Quick Connect. Embrace the future of NFC with Renesas!
