概览
描述

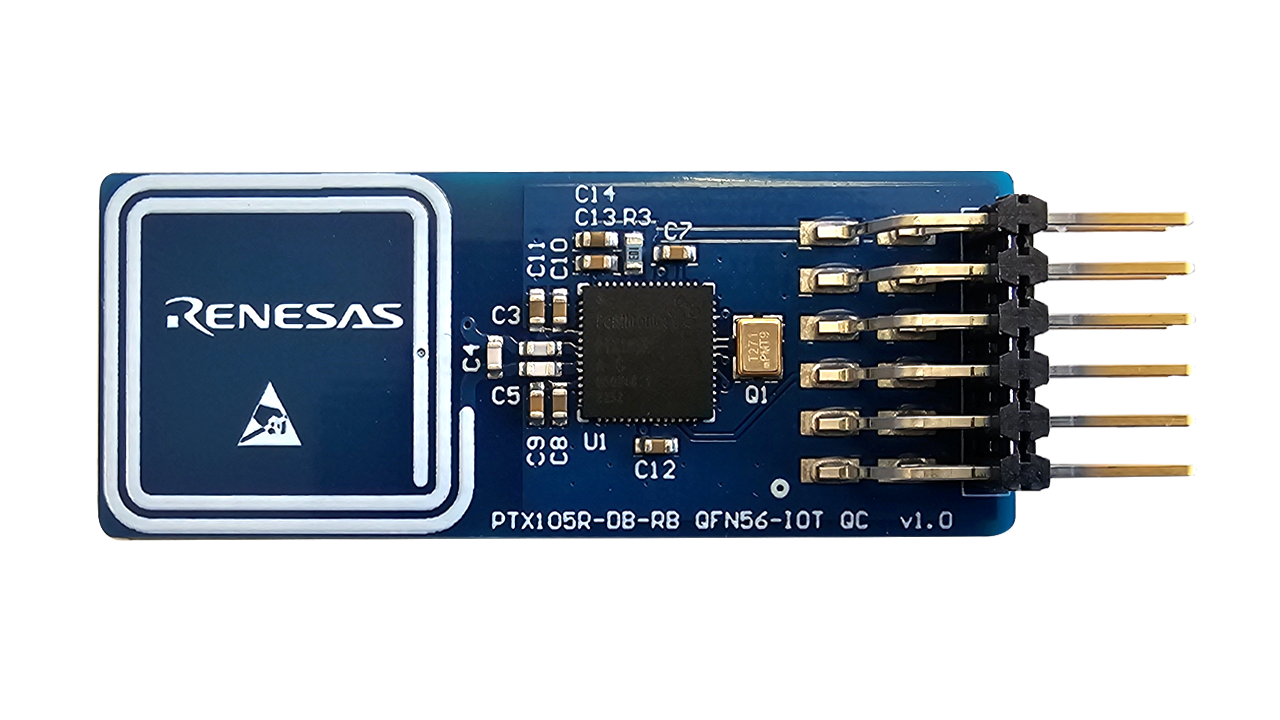

PTX105R Pmod™ 板完全集成到 QuickConnect IoT 生态系统中，并提供功能齐全的高端 NFC 读卡器解决方案，便于集成。 使用标准的 Pmod 外形尺寸，可在许多瑞萨电子 MCU 评估套件上进行 NFC 评估。 NFC 堆栈针对 RA2E1 48MHz Arm® Cortex-M23® 通用微控制器进行了预编译。
QuickConnect IoT 旨在通过提供标准硬件和软件构建块来实现物联网系统的快速原型设计，从而解决与为 MCU、连接和传感器创建定制解决方案相关的问题。
特性
- 精确的数字波形整形
- DiRAC™：直接天线连接
- 高接收器灵敏度 （-80dBc）
- 可编程 GPIO 功能
- 片上处理时间关键型命令
- 使用任何 RA 系列 MCU 评估板轻松评估
- 简化天线调试
- 无 EMI 滤波器，互操作最佳
- A、B、F、V 型读取距离更高
- 减少生产过程中设备之间的 NFC 变化并减少 BoM 数量
- 无三次谐波，简化了 FCC 认证
应用
- 物联网读卡器
- 访问控制
- ID 读卡器
- 门锁
- 品牌保护
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 快速入门指南 | PDF 2.42 MB | |
| 应用说明 |
PDF
1.75 MB
The PTX105R is an NFC transceiver module that enables efficient, seamless short-range wireless communication on Renesas RL78 MCUs. This application note provides a concise overview of the PTX105R PMOD module, covering its APIs, configuration flow, and SIS-compliant software structure, while also outlining the procedure for running demo applications featuring NDEF read/write, power-mode optimization, and flexible data exchange on FPB RL78/G23-128p board.
|
|
| 应用说明 |
PDF
1.54 MB
The PTX105R is an NFC transceiver module that enables efficient, seamless short-range wireless communication on Renesas RX MCUs. This application note provides a concise overview of the PTX105R PMOD module, covering its APIs, configuration flow, and FIT-compliant software structure, while also outlining the procedure for running demo applications featuring NDEF read/write, power-mode optimization, and flexible data exchange on EK-RX261 board.
|
|
| 原理图 | SCH 5 KB | |
4 项目
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 快速连接平台 快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
|
Software and Hardware Development Tools | 瑞萨电子 |
1 项目
|
||
样例程序
样例程序
筛选
|
||
|---|---|---|
| 类型 | 文档标题 | 日期 日期 |
| 示例代码 | RL78 Family PTX NFC Control Module Using Software Integration System Rev. 1.20 - Sample Code
[Toolchains=CC-RL|V1.15.01]
ZIP
7.65 MB
应用:
工业, 消费电子产品
Compiler:
CC-RL
Function:
Communication Interface
IDE:
e2 studio
|
|
| 示例代码 | RX Family PTX NFC Control Module Using Firmware Integration Technology Rev. 1.20 - Sample Code
[Software=RX Driver Package|V1.50],[Toolchains=CC-RX|V3.07.00]
ZIP
17.27 MB
应用:
工业, 消费电子产品
Compiler:
CC-RX
Function:
Communication Interface
IDE:
e2 studio
|
|
2 项目
|
||
产品选项
| 器件号 | 状态 | 库存 | 预算价格（美元） | Sampleable |
|---|---|---|---|---|
| 10009106-PTX105RQC | Active | 有库存 | 1u | $12 | Available |
视频和培训
Introducing the innovative PTX105R NFC Reader and its evaluation tools, the PTX105R evaluation kit and PTX105R Pmod for Quick Connect. Embrace the future of NFC with Renesas!
