概览
描述
当前，自动驾驶的开发已经取得进展，汽车仪表盘与各种传感器、信息和控制设备之间的连接数量不断增加。 这能使汽车仪表盘上显示的信息量越来越大，包括驾驶过程中车辆周边的信息。 同时，从安全的角度来考虑，对提高可见度的需求在不断增加，同时必须流畅地渲染图形。 此外，由于 LCD 显示技术的进步，汽车 LCD 显示屏正在朝着更大尺寸、更高分辨率、更低成本的方向发展。 因此，3D 仪表盘在汽车仪表行业得到更广泛的应用。
瑞萨电子发布了 R-Car D3e 汽车系统 SoC 来解决流畅地渲染高质量 3D 图形以及缩短研发流程和降低研发成本的问题，这是开发入门级 3D 仪表盘所面临的挑战。

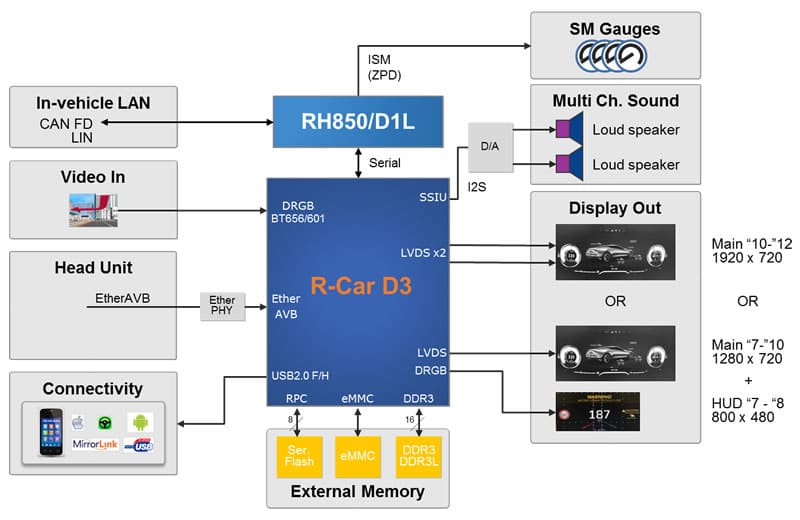

特性
- 凭借 Imagination Technologies 最新系列中的 PowerVR Series8XE 3D 图形内核，R-Car D3e 能够取得 6 倍于现有 R-Car D1 的渲染性能。
- 系统开发人员可以使用低成本的 4 层印刷电路板构建 3D 仪表盘并减少了零件数量，从而降低了系统材料清单 (BOM) 成本，并实现与当前 2D 仪表盘一样低的系统成本
- 瑞萨电子还携手仪表盘行业内的领先合作伙伴一起改进解决方案，从而缩短研发流程并降低研发成本。
应用
应用
- 汽车仪表
文档
| 文档标题 | 类型 | 日期 | |
|---|---|---|---|
PDF40.63 MB
|
手册 - 硬件
|
||
PDF1.55 MB
|
应用文档
|
||
PDF2.88 MB
|
应用文档
|
||
PDF1.17 MB
|
应用文档
|
||
PDF948 KB
|
应用文档
|
||
PDF871 KB
|
应用文档
|
||
PDF4.71 MB
|
应用文档
|
||
PDF2.07 MB
|
应用文档
|
||
R-Car Series, 3rd Generation Functions, Usage, and Restrictions of the Video Capturing Based on CSI2 PDF685 KB
|
应用文档
|
||
PDF299 KB
|
应用文档
|
||
PDF966 KB
|
应用文档
|
||
PDF2.12 MB
|
应用文档
|
||
PDF387 KB
|
应用文档
|
||
PDF492 KB
|
手册 - 硬件
|
设计和开发
样例程序
开发板与套件
开发板与套件
3D Graphics Cluster R-Car D3 Reference Board / Draak
R-Car D3, peripheral circuits, and interfaces provide a 3D graphics cluster solution. This reference board allows developers to evaluate the R-Car D3 SoC and kickstart...
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
支持
资源
| Automotive Software & Tools | 页面 |
| R-Car 联盟 | 页面 |
| R-Car 集市 | 外部链接 |
| R-Car解决方案搜索系统 | 外部链接 |
| R-Car Solution Request Site | 外部链接 |
play_circle_filled视频和培训
About Macronix (Macronix International Co., Ltd.)
Macronix is a leading Non-Volatile Memory solution provider.
Video List
技术规格
| 内容 | R-Car D3e 技术规格 |
|---|---|
| 产品型号 | R-Car D3e (R8A779M7) |
| 电源电压 | 3.3/1.8 V(IO)、2.5V（以太网）、1.5V(DDR3)/1.35V(DDR3L)、1.03V（内核） |
| CPU 内核 | Arm®Cortex®-A53 |
| 高速缓存存储器 | L1 指令高速缓存：32KB L1 操作数高速缓存：32KB L2 高速缓存：128KB |
| 外部存储器 | DDR3/DDR3L-SDRAMbr /> 认可标准：DDR3-1866/DDR3L-1866br /> 数据总线带宽：16 位 x 1 通道 |
| 图形 | 3D 图形处理器 IMG PowerVR Series8XE GE8300 |
| 2D 图形处理器 | |
| 视频 | 显示输出 x 2 通道（LVDS x 2 或 LVDS + 数字 RGB） |
| 视频输入 x 1 通道（数字 RGB） | |
| 缩放、颜色转换、旋转、抖动、清晰度 | |
| 失真补偿模块 (IMR-LSX4) | |
| 视频输出检查 | 视频输出比较单元 (DISCOM) |
| Video-Output-Checker (VOC) | |
| 音频 | 采样率转换器 x 2 通道 |
| 串行音频接口 x 2 通道 | |
| 存储接口 | USB 2.0 主机/功能接口 x 1 端口 (wPHY) |
| 多媒体卡接口 x 1 通道 | |
| Raw NAND 闪存接口 x 1 通道 | |
| 车载网络和汽车外围设备 | 媒体局部总线 (MLB) 接口 x 1 通道（3 针接口） |
| 控制器局域网（CAN-FD 支持）接口 x 2 通道 | |
| 兼容以太网 AVB 1.0 的 MAC 内置br /> 接口：RGMIIbr /> 以太网 AVB (802.1BA) IEEE802.1BA IEEE802.1AS IEEE802.1Qav IEEE1722 |
|
| 安全 | 加密引擎（AES、DES、哈希、RSA） |
| 系统 RAM | |
| 其他外围设备 | SYS-DMAC x 24 通道、实时 DMAC x 8 通道 音频 DMAC x 16 通道、音频（外围设备）DMAC x 4 通道 |
| 32 位定时器 x 26 通道 | |
| PWM 定时器 x 4 通道 | |
| I2C 总线接口 x 4 通道 | |
| 串行通信接口 (SCIF) x 11 通道 | |
| SPI 多 I/O 总线控制器 (RPC) x 2 通道（HyperFlash x 1 通道支持） | |
| 时钟同步串行接口 (MSIOF) x 4 通道 （SPI/IIS） | |
| 低功率模式 | 模块待机模式 |
| DDR-SDRAM 后备电源模式 | |
| 封装 | 401 管脚 FCBGA 0.8mm 节距 (19mm x 19mm) |
| 开发环境 | 工具供应商提供的 Arm CPU集成开发环境 |
| 评测板 | 还提供了一个具有以下特性的用户系统开发参考平台，可使用户高效地开展系统开发工作。 (1) 包含以汽车信息系统为中心的外围设备电路，为用户提供实际的设备验证环境。 (2) 可当做软件开发工具，用于应用软件等。 (3) 可轻松实现自定义用户功能。 |
| 软件平台 | 支持的操作系统：Linux、QNX® Neutrino® RTOS、Integrity® 等 |
