概览
描述
EK-RA2A1 评估套件可通过瑞萨电子的灵活配置软件包 (FSP) 和各种 IDE，帮助用户对 RA2A1 MCU 群组的特性轻松进行评估，并对嵌入系统应用程序进行开发。
入门
运行快速入门示例项目
- EK-RA2A1 板已经预先烧录了快速入门示例项目（在“下载”页面中提供了示例项目）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J11) 启动 EK-RA2A1 板。绿色电源 LED 灯将会亮起。
- 快速入门示例项目将开始运行，红色用户 LED 灯将开始闪烁。
- 请参见 EK-RA2A1 快速入门指南，了解快速入门示例项目的其他功能。
开发嵌入式应用程序
- 修改快速入门示例项目 – 请参见 EK-RA2A1 快速入门指南，了解导入、修改和构建快速入门示例项目的相关说明。
- 从其他众多的示例项目当中的一个开始（在“下载”页面中提供了示例项目） – 用户可从多个示例项目中进行选择，了解 RA2A1 MCU 群组的各种外围设备。这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。
构建自定义硬件
- 通过构建多功能原型开始 – 用户可对具备自选生态系统插件的 EK-RA2A1 板加以利用。
- 构建自定义硬件 – 用户可参考 EK-RA2A1 v1 - Design Package (ZIP | English, 日本語)中提供的设计和制造信息来开发自定义硬件。
特性

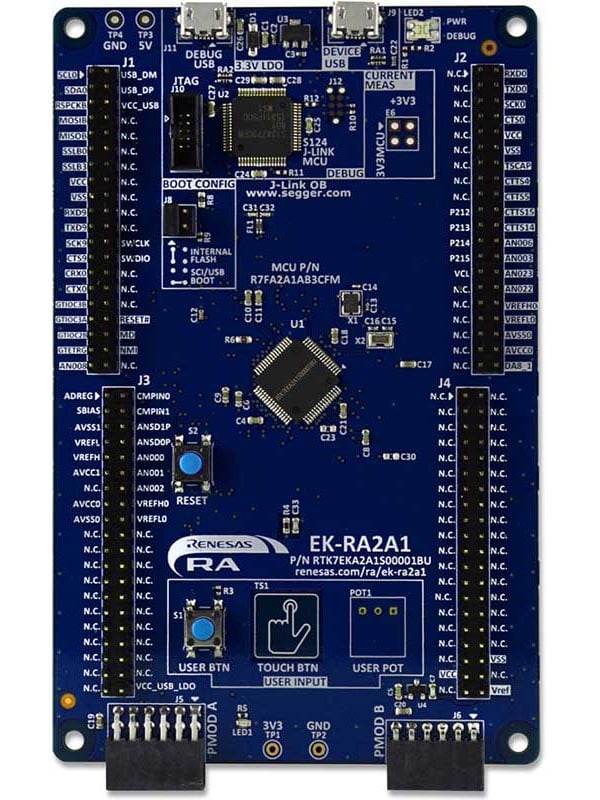

- MCU 本体引脚连接
- R7FA2A1AB3CFM MCU
- 48MHz，Arm Cortex®-M23 内核
- 256kB 代码闪存，32kB SRAM
- 64 引脚 LQFP（10mm x 10mm x 1.7mm，0.5mm 间距）
- 通过 4x 40 阳引脚接头连接本体引脚
- MCU 电流测量点
- 生态系统和系统控制访问
- USB 全速设备
- 通过 USB 调试的 5V 输入电压
- SEGGER J-LinkTM 板载编程器和调试器
- 调试模式
- 板载调试 (SWD) – J-Link
- 输出调试 (SWD) – J-Link
- 输入调试（SWD 和 JTAG）
- 两个 Digilent PmodTM（SPI 和 UART）
- 用户 LED 指示灯
- 机械式用户按钮
- 电容式用户按钮
- MCU 启动配置跳线

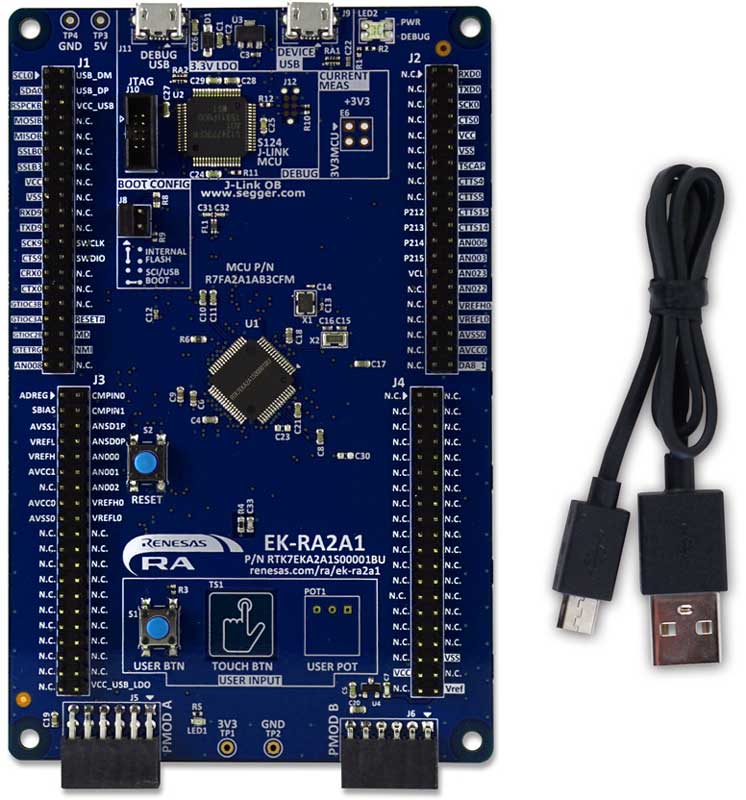

- 套件内容：EK-RA2A1 板, Micro USB 设备电缆（Type A male 转 Micro B male）
应用
|
垃圾车管理系统
智能垃圾管理系统通过重量追踪、路线优化和实时监测来提高管理效率。
|
文档
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 快速入门指南 | PDF 801 KB | |
| 手册 - 开发工具 | PDF 3.31 MB 日本語 | |
| PCB 设计文件 | EK-RA2A1 v1 - Design Package
|
|
| 应用说明 |
PDF
703 KB
The EK-RA2A1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the EK-RA2A1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| 工具新闻 - 发布公告 | PDF 533 KB 日本語 | |
| 发行说明 | PDF 1.34 MB 日本語 | |
| 工具新闻 - 发布公告 | PDF 318 KB 日本語 | |
| 应用说明 |
PDF
1.49 MB
日本語
AI 生成的摘要:
The control program operates on the RA2A1 microcontroller on the EK-RA2A1 evaluation board, enabling communication with the QE for AFE development tool. It supports configuring registers and acquiring data from multiple analog peripherals including 24-bit Sigma-Delta and 16-bit A/D converters, high-speed and low-power analog comparators, 12-bit and 8-bit D/A converters, and operational amplifiers. Communication interfaces include SCI UART and USB PCDC, with high-speed USB-UART adapters supporting continuous high-speed sampling. The document details connection methods, firmware files, project configurations, and operational conditions for continuous and one-shot measurements, providing comprehensive guidance for evaluation and development using the RA2A1 group.
|
|
| 发行说明 | PDF 1.45 MB 日本語 | |
| 传单 | PDF 534 KB 日本語 | |
| 传单 | PDF 412 KB | |
| 演示文稿 | PDF 7.02 MB | |
| 工具新闻 - 发布公告 | PDF 237 KB 日本語 | |
| 传单 | PDF 487 KB 日本語 | |
| 手册 - 开发工具 | PDF 364 KB 日本語 | |
| 报告 | PDF 187 KB 日本語 | |
|
16 项目
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| QE for AFE: Development Assistance Tool for Analog Front End This development assistance tool supports the development of embedded systems to perform high-precision sensing for microcontrollers with built-in analog front-end (AFE). [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RX]
|
Solution Toolkit | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU, Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、DA148xx、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | Segger Microcontroller GmbH |
| 快速连接平台 快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
|
Software and Hardware Development Tools | 瑞萨电子 |
5 项目
|
||
样例程序
样例程序
筛选
|
||
|---|---|---|
| 类型 | 文档标题 | 日期 日期 |
| 示例代码 | EK-RA2A1 Example Project Bundle
[Software=RA FSP],[Board=EK-RA2A1]
ZIP
9.83 MB
IDE:
e2 studio/GCC/AC6, IAR, Keil MDK
The EK-RA2A1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the EK-RA2A1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| 示例代码 | RA2A1 Group Board Control Program for 'QE for AFE' - Sample Code
[Software=RA Flexible Software Package|v5.6.0],[Toolchains=GNU Arm Embedded|13.2.1.arm-13-7]
ZIP
15.16 MB
日本語
应用:
工业
Compiler:
GNU ARM Embedded
Function:
Analog, Application Example, Communication Interface
IDE:
e2 studio
|
|
2 项目
|
||
相关评估板和套件
开发板与套件
RA2L1 MCU 群组评估套件
EK-RA2L1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2L1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2L1 板具有预先编程过的快速入门示例项目（EK-RA2L1 示例项目包中提供源代码）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA2L1 板。 白色电源 LED 指示灯将会亮起... 阅读详情
RA2E1 MCU 群组评估套件
EK-RA2E1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E1 板具有预先编程过的快速入门示例项目（EK-RA2E1 示例项目包中提供源代码）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA2E1 板。 白色电源 LED 指示灯将会亮起... 阅读详情
RA2E2 MCU 群组评估套件
EK-RA2E2 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E2 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E2 板具有预先编程过的快速入门示例项目（EK-RA2E2 示例项目包中提供源代码）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA2E2 板。 白色电源 LED 指示灯将会亮起... 阅读详情
产品选项
| 器件号 | 状态 | 库存 | 预算价格（美元） | Sampleable |
|---|---|---|---|---|
| RTK7EKA2A1S00001BU | Active | 有库存 | 1u | $37.65 | Available |
视频和培训
Kickstart IoT and embedded systems development using Renesas EK-RA2E1 and EK-RA2L1, Evaluation Kits for RA2E1 and RA2L1 MCU Groups. Familiarize yourself with the kit architecture, key features, quick start example project and many useful resources to begin innovating quickly.
证书
EK-RA2A1 满足以下证书/标准认证。请参见 EK-RA2A1 用户手册，了解免责声明、注意事项以及与证书相关的详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- 符合台湾中国国家标准 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- 中国 SJ/T 113642014，10 年环境保护使用期限
安全标准
- UL 94V-0
合作伙伴
Zephyr Project
The Zephyr Project is an open-source, scalable real‑time operating system (RTOS) designed for resource-constrained embedded systems and supports a wide range of hardware architectures and development boards. For the Renesas RA2A1 Evaluation Kit, Zephyr provides focused documentation covering board features, supported peripherals, and basic build, flashing, and debugging workflows to help developers quickly get started.
