多电机系统日益增多，同时问题也与日俱增
随着产品（从家用电器到工业设备）增加更多运动功能，系统越来越需要控制多个电机。 许多工程团队自然倾向于使用单个高端 MCU 集中管理所有电机。 从表面上看，这样做效率很高：只需较少的 MCU、一个软件项目和单一控制点即可。
实际上，集中控制往往会带来各种重大挑战，包括：
- 软件庞大，难以维护
- 即使是很小的改动也需要进行全系统的回归测试
- 不变的电机控制模块仍然需要重新测试
- 硬件限制增加了复杂性
- 每次更新都会增加开发工作量
根本原因并非处理能力不足。 根本原因在于结构过于集中，将过多任务集中在单个 MCU 上。 为克服这一问题，工程团队应重新考虑架构，从集中式方法转向分布式方法。
为什么集中式电机控制会达到极限？
在集中式架构中，多个电机控制模块必须共享有限的资源，包括：
- 中断功能
- Timers
- 模拟到数字转换器（ADC）采样窗口
- 通信通道
- 安全机制
起初，这似乎可以应付，但随着时间推移，共享资源之间的相互作用会成倍增加。 曾经简洁的设计变得错综复杂且不可预测。 每增加一个电机，固件的规模都会不成比例地扩大，即使是微小的变化也会引发广泛的评估工作。 硬件问题使问题更加复杂。 电机电流和传感器信号必须传输到单个 MCU，而且通常传输距离较远，这会降低模拟完整性。 PCB 布局的灵活性降低，需要额外的滤波或校准，从而将更多的负担转移到软件上。 虽然单个 MCU 看似成本很低，但系统实际总成本往往并非如此。 额外的布线、更多的 PCB 层、增加的模拟元件、装配时间、调试工作和长期维护都会增加成本。 集中式系统尽管前期看起来更简单，但最终成本可能更高。
分布式电机控制 -- 更具可扩展性和可维护性的架构
分布式架构通过模块化简化了问题。 每个电机都是一个独立单元，有自己专用的 MCU，每个控制器控制一个电机，而不是将多个电机组合到一个控制结构中。
从软件角度看，好处是立竿见影的：
- 更小的模块化固件
- 电机之间的交叉干扰最小
- 更新更快，减少回归测试
- 简化调试和验证
硬件也有所改进。 将 MCU 安装在电机附近可缩短布线，提高电流感应精度，减少电磁干扰（EMI），提高 PCB 设计灵活性。
可扩展性也随之自然实现。 添加一台电机只需额外增加一台设备，不会对现有系统造成任何影响。
分布式电机控制 — 更具可扩展性和可维护性的架构

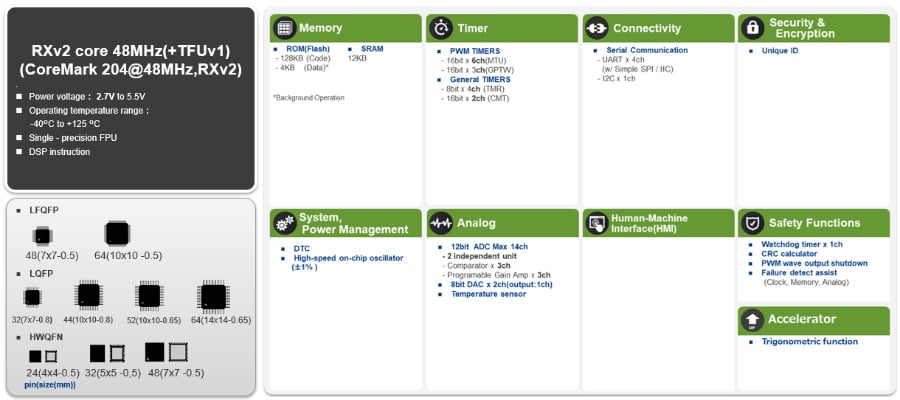

瑞萨电子 RX 系列中的 RX14T 32 位微控制器，专为紧凑型、高性价比的电机控制应用而开发。 其具备单电机控制所需的性能与模拟集成度，且设计简便。
关键技术亮点：
- 48MHz RXv2 CPU，支持浮点运算单元（FPU）和数字信号处理（DSP）
- 用于高速 sin、cos、atan2 和 sqrt 运算的三角函数单元（TFU）
- 同步采样（最小 0.5µs）的双通道 12 位 ADC
- 针对单电机逆变器控制设计优化的多功能定时器单元（MTU）+ 通用 PWM 定时器（GPT）组合
- 最高支持 11 个 PWM 通道，专为电机应用设计
- 5V 工作电压，抗噪能力强
- 工作温度范围为 -40°C 至 +125°C ，适用于消费和工业产品
功能集提供强大的电机控制性能，同时保持紧凑的尺寸和具有竞争力的成本。
内部模拟功能降低材料清单（BOM）成本
电机控制通常需要的许多模拟元件已集成到 RX14T 中，包括：
- 复位电路
- 三个可编程增益放大器（PGA）
- 三个高速比较器
- 用于比较器基准的两组数模转换器（DAC）
- 高精度内部振荡器（最大 ±1）
这些集成模拟块减少了对外部运算放大器、比较器 IC、振荡器、基准电路和保护元件的需求。 设计变得更精简，更易于采购和组装，在多电机系统中优势迅速倍增。

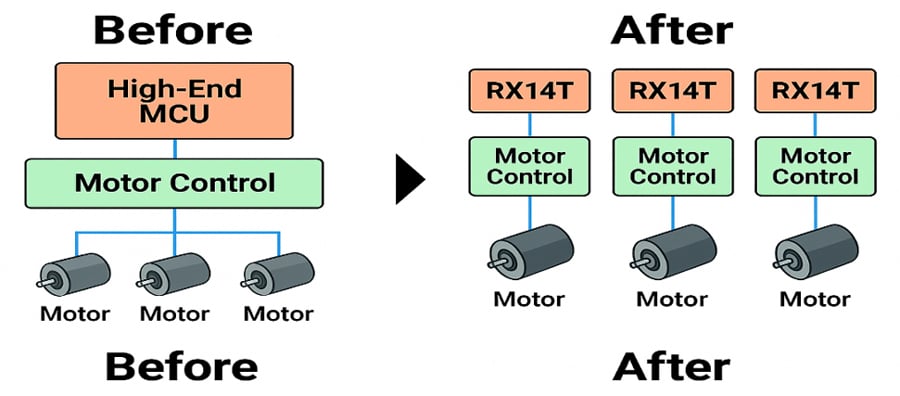

使用 RX14T 实现分布式控制
将分布式架构与 RX14T MCU 搭配使用，可扩大固件、硬件和成本方面的优势：
- 模块化固件便于调整、调试和长期维护
- 接线短，提高了模拟性能，同时减少了电磁干扰
- 片上集成度高，减少对外部元件的依赖
- 较少的零件数减少了每个电机的 BOM 并简化了制造过程
- 电机之间的明确隔离提高了系统的可扩展性
虽然集中控制最初看起来很有效率，但其结构性缺点会逐渐积累。 分布式控制提供了一种更简洁、更具可扩展性的替代方案：
- 软件保持模块化
- 硬件更加坚固耐用
- 降低 BOM 成本
- 未来扩展更容易
RX14T MCU 实现了模拟集成、性能和成本效益的完美平衡，使分布式电机控制成为现实。
了解更多信息，请访问 renesas.com/rx14t
