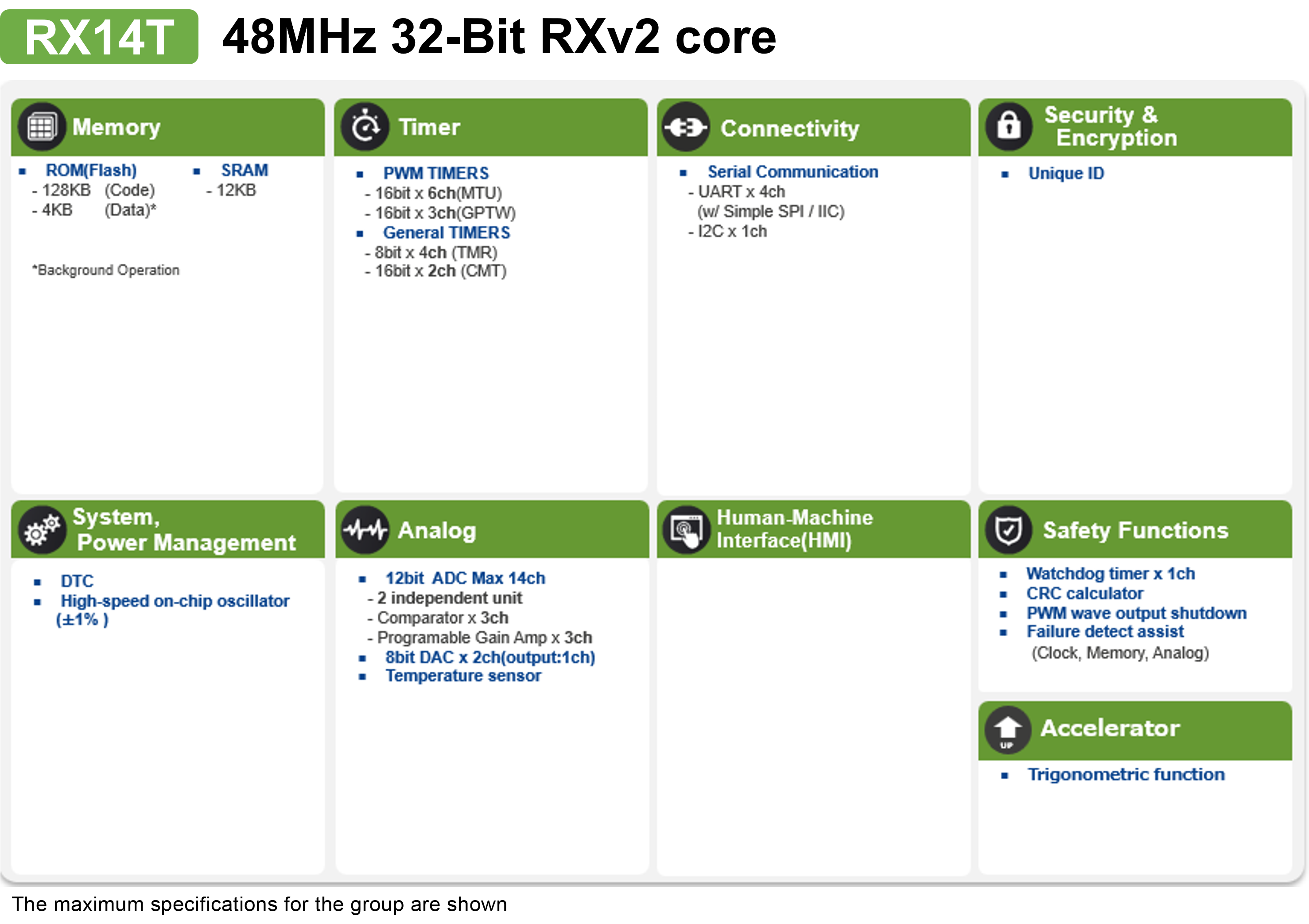

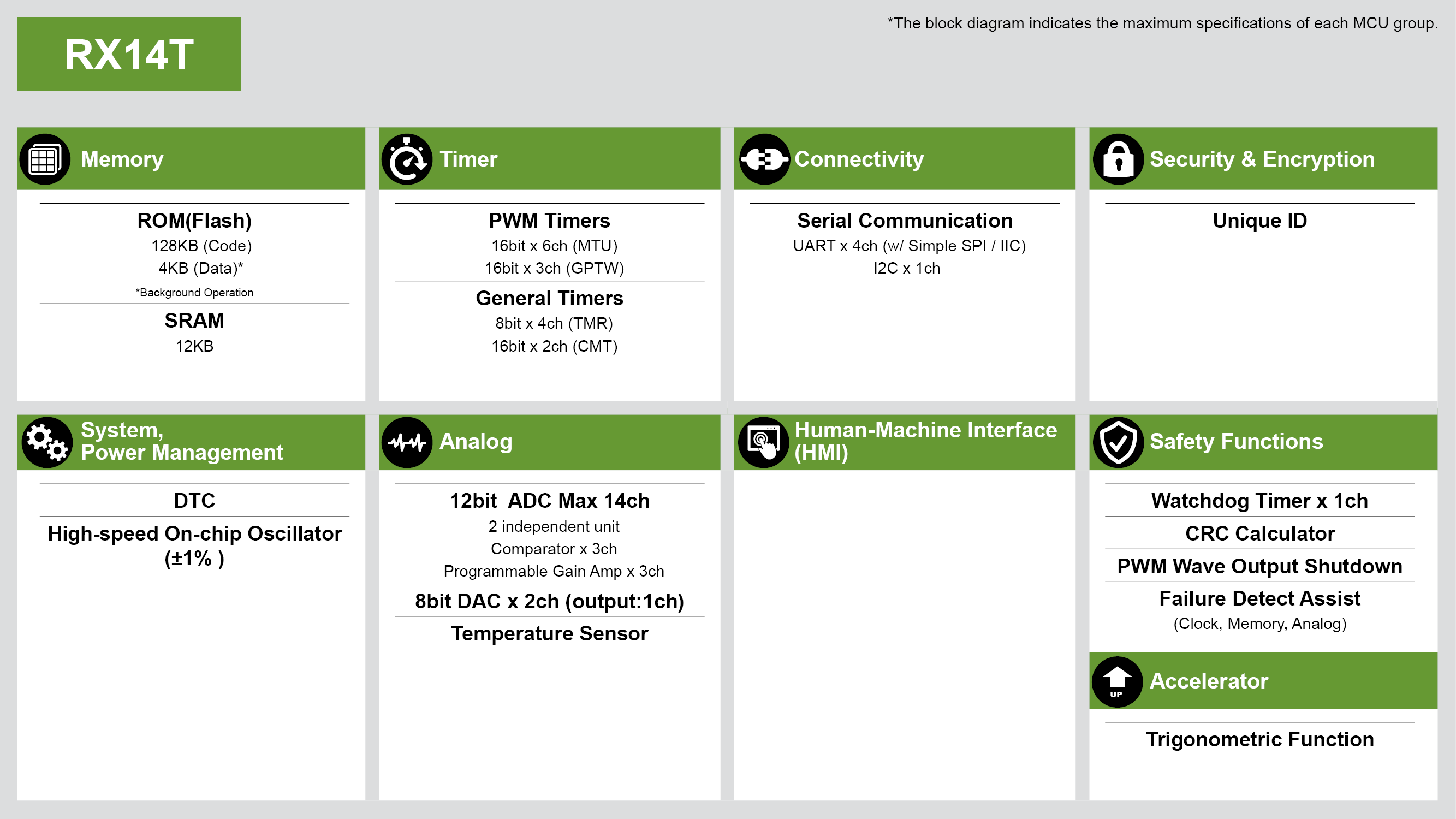

特性
- 48MHz RXv2 内核（5.05 CoreMark/MHz），单精度 FPU
- 宽工作电压范围：2.7V 至 5.5V
- 三角函数单元（sin、cos、arctan、hypot），用于加速 FOC 控制
- 工作温度：-40°C 至 105°C/125°C
- 存储器
- 128KB ROM
- 12KB RAM
- 4KB 数据闪存
- 24 至 64 引脚的封装阵容，包括超小型 24 引脚 HWQFN（4mm x 4mm）
- 多达 60 个通用 I/O 端口
- 多个通信接口（SCI、IIC 等）
- 16 位 PWM 定时器 9 通道（包括三相互补 PWM）
- 16 位定时器 2 通道、8 位定时器 4 通道
- 12 位 ADC（0.5μs）x 2 单元、8 位 DAC x 2 单元、温度传感器
- 比较器 x 3 通道、单端 PGA x 3 通道
- 闪存保护
- +/-1.0% 精度的高速片上振荡器
- 引脚和外设与 RX13T 和 RX23T 兼容
描述
RX14T 是一款入门级电机控制微控制器（MCU），采用 48MHz RXv2 内核，在性能、功能和成本之间实现了出色的平衡。 RX14T 专为家用电器和工业设备设计，支持稳定的 5V 工作电压，并具备出色的抗干扰能力，因此在电气噪声较大的环境中仍能保持高度可靠性。 RX14T 集成了逆变器控制定时器、高速片上振荡器（HOCO）、2 个 12 位模数转换器（ADC）、单端可编程增益放大器（PGA）和比较器（CMP），将基本的电机控制功能整合到单个芯片中。 这一集成有助于缩小 PCB 尺寸、减少元器件数量并优化 BOM。 与 RX13T 和 RX23T 的高度兼容性，使得现有软件和硬件资源能够无缝复用，支持平稳迁移至下一代设计方案。
产品参数
| 属性 | 值 |
|---|---|
| Main CPU | RXv2 |
| Program Memory (KB) | 128 |
| RAM (KB) | 12 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray), Tape & Reel |
| Supply Voltage (V) | 2.7 - 5.5 |
| I/O Ports | 20, 28, 40, 44, 48, 60 |
| DRAM I/F | No |
| Temp. Range (°C) | Ta = -40 to +105, Ta = -40 to +125 |
| Operating Freq (Max) (MHz) | 48 |
| Ethernet speed | No |
| Ethernet (ch) | 0 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 4 |
| SPI (ch) | 4 |
| I2C (#) | 5 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| SDHI (ch) | 0 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 17, 20 |
| 32-Bit Timer (ch) | 0 |
| 16-Bit Timer (ch) (#) | 11 |
| 8-Bit Timer (ch) | 4 |
| Standby operable timer | No |
| 12-Bit A/D Converter (ch) | 6, 8, 11, 12, 14 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 8-Bit D/A Converter (ch) | 2 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID |
产品对比
应用方框图
 | 带有 PFC 的集成式洗衣机-烘干机系统 采用高能效设计、BLDC 电机控制和物联网连接的集成式洗衣机-烘干机系统。 |
 | 带 PFC 的智能 BLDC 吊扇 智能吊扇通过无传感器矢量控制和远程 Wi-Fi/蓝牙低功耗运作提高空气质量。 |
其他应用
- 家电
- AC 室内单元
- 冰箱
- 洗碗机
- IH电饭煲
- 楼宇自动化
- 水泵
- 风扇控制
- 小型电机
- 电动工具
- 吸尘器
- 循环器
