借助 RX261/RX260 的高精度低功耗触摸功能实现 HMI 产品差异化

图像
Shun Matsuo
Shun Matsuo
Product Engineer
Published: October 22, 2024

随着人机接口 (HMI) 技术的进步,对于电容式触摸传感器的需求正在日益增长,这类传感器能够改善设计而且易于操作,可赋予产品更多价值。 电容式触摸传感器在过去主要用于高端家电,而如今则应用在各种家电、工业设备、建筑自动化控制面板,甚至用于需要保证卫生水平的医疗保健设备中。 随着应用变得如此多样,HMI 系统需要具有强大的性能和更多功能。

为满足此类需求,瑞萨电子推出了新款 RX261/RX260 32 位 MCU,其中搭载新一代电容式触摸传感器 IP CTSU2SL,能为企业提供出色的能效比、先进的触摸功能和强大的安全功能,从而实现比以往更加节能、更多样化的应用。

出色的能效比

RXv3 内核的工作频率高达 64 MHz,具有出色的能效比,性能可达到 355CoreMark。 该 CoreMark 评分显示其性能是同在 64 MHz 下运行的 Cortex®-M0+ 的 2.5 倍,或相当于在 100 MHz 下运行的 Cortex-M4。 此外,待机电流可维持在 1μA 水平,而借助 SNOOZE 模式,可让部分外设功能在待机时运行,从而充分降低间歇运行期间的功耗。

先进的触摸功能

相比前代产品,CTSU2SL 提高了抗噪性、防水性并降低了功耗。 凭借下列功能,电容式触摸传感器能够应用到厨房家电、洗手间和其他易附着水渍和油渍的环境,以及采用电池供电的环保产品中(例如智能锁和智能家电)。 通过将先进的触摸功能融入到更多应用中,可实现产品差异化。

  • 多频扫描: 生成三个电容测量时钟,可降低同步干扰噪声的影响。
  • 主动屏蔽: 以相同的电平和相位驱动触摸电极和屏蔽护罩电极,从而抑制水渍和油渍的影响。
  • 自动判断: 在待机期间无需启动 CPU即可检测触摸事件。
  • MEC(多电极连接): 通过将多个触摸电极作为单个电极进行测量,减少触摸测量时间和电流消耗量。

强大的安全功能

区域保护功能可让用户在代码闪存中设置一块不可覆写的区域,以防止软件代码重写作为系统安全起点的重要程序,例如安全启动程序。 RX261 还配备最新的安全 IP (RSIP-E11A) 并支持管理功能,以防止未授权使用 AES、ECC 和 SHA 引擎以及防止密钥泄漏。

图像

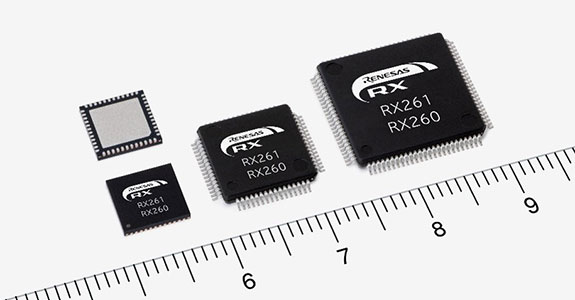

RX261/RX260 MCU Package Size
图 1:RX261/RX260 MCU 封装尺寸

这些安全功能可保护物联网家电的用户数据,并且可通过无线网络安全更新固件。 此外,5V 工作电压具有出色的抗噪声特性,较低的待机电流也能符合家电能源规定要求。

基于电容式触摸传感器的操作面板可作为接近按钮使用,用户可在不直接触摸面板的情况下进行操作,即使设备使用人数较多(例如电梯),仍可保持清洁。 操作面板和其他模块可通过高度可靠的 CAN FD 或 CAN 进行连接。

电容式触摸传感器具有户外使用所需的防水防尘性,而智能唤醒解决方案则可用于降低功耗并延长电池使用寿命。 内置的安全功能可保护密码,防止未授权访问解锁,因此非常适合用于智能锁等应用。

搭载 RX261 的三种评测板类型可用于各个开发阶段。

FPB-RX261 适合用于初始评测,而 EK-RX261 适合评测全部功能。 最后,RX261 的电容式触摸评测系统则专门用于电容式触摸解决方案的开发。

图像

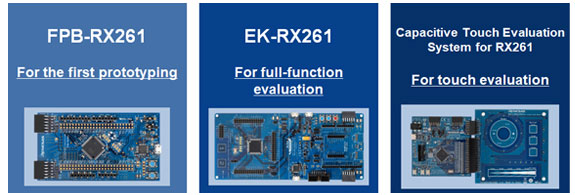

Evaluation Boards Ideal for Different Touch Development Phase
图 2:用于不同触摸开发阶段的评测板

请访问 RX261RX260 产品页以了解更多详情。
