在当今快速发展的技术市场中，对更快、更高效的产品开发的需求比以往任何时候都高。 企业一直在寻找简化流程和缩短上市时间的方法。 有助于节省时间、简化设计和降低成本的产品对于保持竞争力至关重要。
瑞萨电子 AnalogPAK™ SLG47001/03 旨在通过将关键的模拟和数字功能集成到单个集成电路中来满足这一需求，从而有效地取代多个分立元件。 具体来说，一个 SLG47001/03 将两个运算放大器 （op amps）、最多六个模拟比较器 （ACMP） 和一个模拟开关整合到一个紧凑的单元中。 最重要的是，它消除了对多达 11 个无源元件的需求，进一步简化了设计。 组件的大幅减少为开发阶段节省大量的时间。
由于无需采购、测试和验证单独的组件，SLG47001/03 可以将典型的开发周期缩短数周甚至数月。 它具有可控的 8 周生产交货周期，确保设计和制造过程可以顺利执行，不会长时间延误。 工程师现在无需管理大量单独的部件并确保它们的兼容性，而是可以依靠一个完全集成的解决方案。 这不仅加快了原型制作速度，还简化了制造过程，减少了采购和组装步骤的数量。
其优势不仅限于开发时间。 由于物料清单 （BOM） 上的组件较少，物流变得更加简单，并且供应链中断的风险也降至最低。 更少的部件还可以降低设计错误的可能性，简化故障排除，并提高整体产品可靠性。 此外，SLG47001/03 的集成导致 PCB 占用空间更小，从而降低了生产成本和功耗，使其在空间和能源效率至关重要的应用中成为理想的选择。
在一个市场速度可以决定产品成功与否的世界里，SLG47001/03 使团队能够在不牺牲质量的情况下更快地前进。 通过用单个 IC 替换大量模拟组件，它简化了设计，削减了 BOM，并加快了上市时间，从而为企业提供了明显的竞争优势。
SLG47001/03 可用于哪些技术解决方案？
SLG47001/03 是一款具有模拟功能的可编程混合信号矩阵，可针对各种应用进行配置，例如气体传感器模拟前端、分流电流传感器、可调谐有源滤波器、光电二极管模拟前端、数据采集系统、低功耗可编程增益放大器、具有可微调阈值的热保护等。

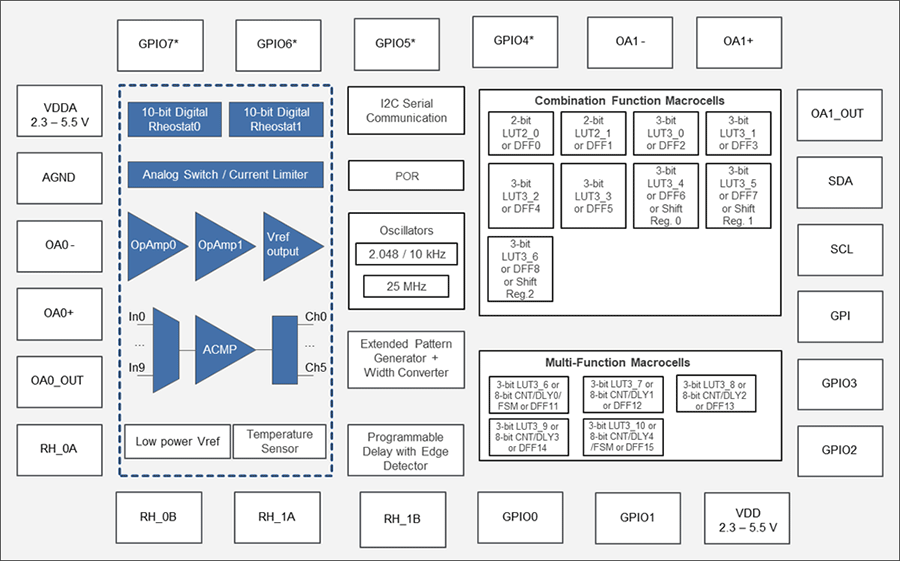

SLG47001/03 里面有什么？
两个零漂移和超低偏移 运算放大器 是 SLG47001/03 的核心。 这些具有轨到轨输入和输出 （RRIO） 的运算放大器可处理大动态范围的信号。 这在需要高精度和低噪声的应用中特别有用，例如测量设备、医疗设备和传感器系统。
此外，SLG47001/03 包含两个 10 位 （1024 抽头） 数字变阻器，可在电位计模式下重新配置。 变阻器的值可以通过 I²C、内部逻辑或扩展模式发生器（预设值）进行更改。 在测量和滤波方面，SLG47001/03 的数字变阻器就是您精确调整电阻所需要的一切。
下一个关键模块是 多通道采样 ACMP，它可替代多达 6 个精密模拟比较器。 该宏单元具有高度可配置性，可以在模拟 MUX 选择模式下工作。 可以将一个通道与多达六个不同的参考电压进行比较。 由于其功能，该宏单元专为客户保护应用而设计。 其中一个示例是双向电流监视器，其中您可以获得电流信号放大、过压、欠压和过流，并具有低阈值和高阈值保护。
该套件还包括具有宽度转换器模式的 Extended Pattern Generator ，它可以生成复杂的数字码型 和序列。 数据宽度为 59 字节，可选 8 位输出至数字变阻器。 在宽度转换器模式下，8 位数据可以分为两个 4 位字、四个 2 位字或一个串行位流。 最显著的优势是可以使用该模块创建各种应用：SPI主主事务生成、脉冲编码调制信号生成、RGB LED控制（地址LED和传统LED）、长1位码型生成（最高472位）、I²C主事务生成、UART主事务生成、1-wire事务生成、PWM信号生成（最多8个8位通道）、 和更多。
此外，SLG47001/03 配备了所有模块的省电功能、可靠的 NVM CRC 检查控制和 GreenPAK™ 可配置逻辑。 请务必查看我们免费的采用图形方式显示之 Go Configure™ 软件中心 ，只需几分钟即可创建您自己的设计。
综上所述，SLG47001/03 是信号处理和数据管理的完美选择。
节省您的时间，同时不忽视质量。 阅读有关 Renesas 的 AnalogPAK 的更多信息，为您的下一个项目选择 SLG47001 或 SLG47003 。
查看我们的 应用说明 ，了解现成的设计示例。
订购 SLG47001V-SKT、 SLG47003V-SKT、 SLG47003V-DIP 或 SLG47003-DMO 板以开始评估。
