The EK-RA8E2 evaluation kit enables users to effortlessly evaluate the features of the RA8E2 MCU Group and develop embedded systems applications using Renesas' Flexible Software Package (FSP) and e2 studio IDE. Utilize rich onboard features along with your choice of popular ecosystem add-ons to bring your big ideas to life.

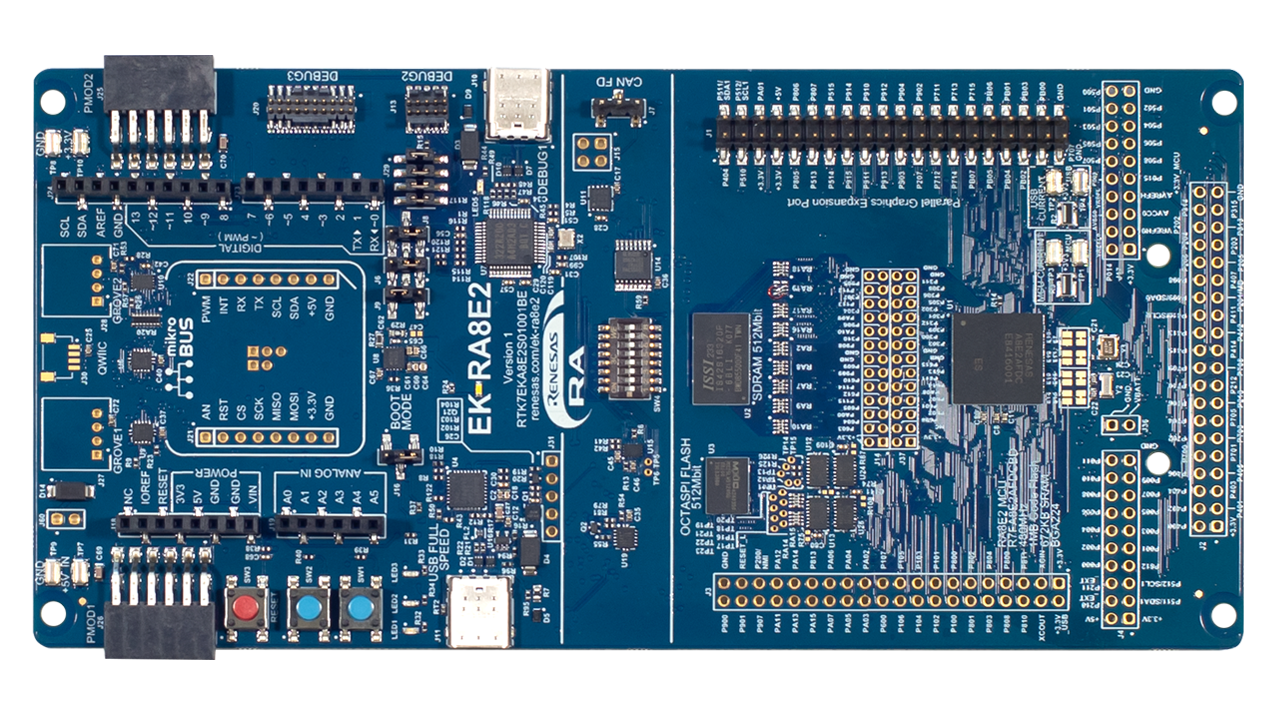

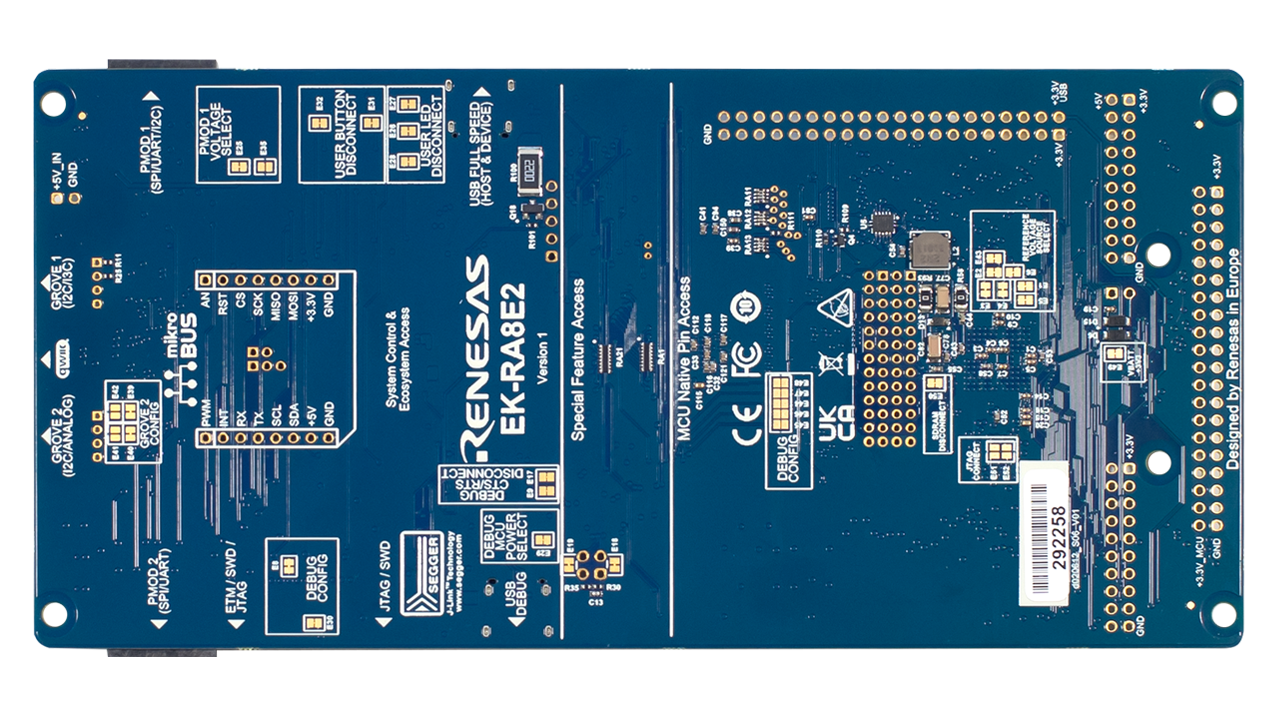

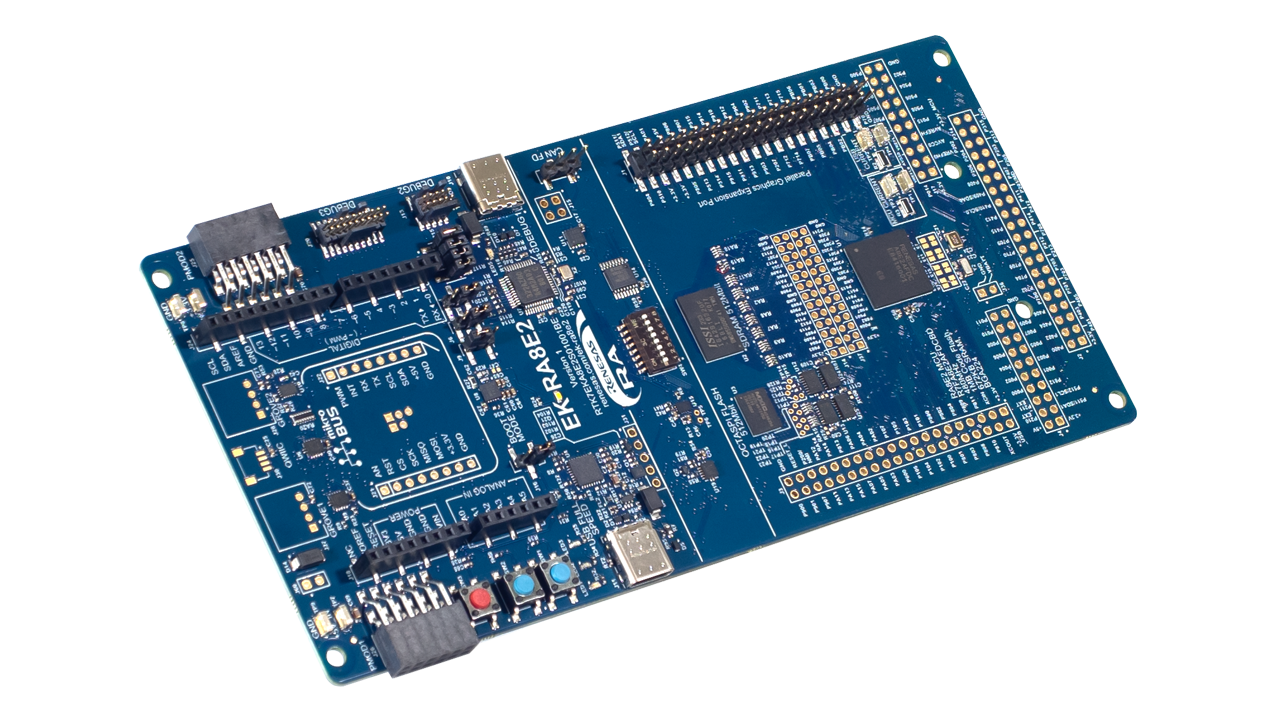

The EK-RA8E2 board features the RA8E2 MCU, OSPI Flash, SDRAM, CAN FD, and a parallel graphics expansion port.
特性
- MCU Native Pin Access
- R7FA8E2AFDCBD MCU (referred to as RA MCU)
- 480 MHz, Arm® Cortex®-M85 core
- 1 MB Code Flash, 672 kB SRAM
- 224 pins, BGA package
- Native pin access through 2 x 20-pin, and 2 x 40-pin headers (not populated)
- MCU current measurement points for precision current consumption measurement
- Multiple clock sources – RA MCU oscillator and sub-clock oscillator crystals, providing precision 24.000 MHz and 32,768 Hz reference clocks. Additional low-precision clocks are available internal to the RA MCU.
- System Control and Ecosystem Access
- USB Full Speed Host and Device (USB-C connector)
- Three 5V input sources
- USB (Debug, Full Speed)
- External power supply (using surface mount clamp test points and power input vias)
- Three debug modes
- Debug on-board (SWD and JTAG)
- Debug in (ETM, SWD, SWO, and JTAG)
- Debug out (SWD, SWO, and JTAG)
- User LEDs and buttons
- Three user LEDs (Red, Blue, Green)
- Power LED (white) indicating availability of regulated power
- Debug LED (yellow) indicating the debug connection
- Two user buttons
- One reset button
- Five most popular ecosystem expansions
- Two SeeedGrove® system (I2C/Analog) connectors (not populated)
- SparkFun® Qwiic® connector (not populated)
- Two Digilent Pmod™ (SPI, UART, and I2C) connectors
- Arduino™ (Uno R3) connector
- MikroElektronika™ mikroBUS connector (not populated)
- MCU boot configuration jumper
- Special Feature Access
- 64MB (512Mb) External Octo-SPI NOR Flash (present in the MCU Native Pin Access area)
- 64MB (512Mb) SDRAM (present in the MCU Native Pin Access area)
- Parallel Graphics Expansion Port (present in the MCU Native Pin Access area)
- CAN FD
- Configuration Switch (SW4)
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| e² studio - RA 产品家族信息 基于 Eclipse 的瑞萨集成开发环境（IDE）。
|
IDE and Coding Tool | 瑞萨电子 |
| SEGGER J-Link and J-Trace PRO With their outstanding performance, robustness, and ease of use, J-Link debug probes are widely recognized as the market-leading debug probes today.
|
Emulator | SEGGER |
| Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
|
IDE and Coding Tool | Arm® Keil® MDK Arm® |
| IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm 是 IAR 为 Arm 开发环境打造的一体化嵌入式开发平台，它拥有完善的工具链，涵盖高度优化的 C/C++ 编译器、调试器和分析工具等。
|
IDE and Coding Tool | IAR Systems |
