概览
描述

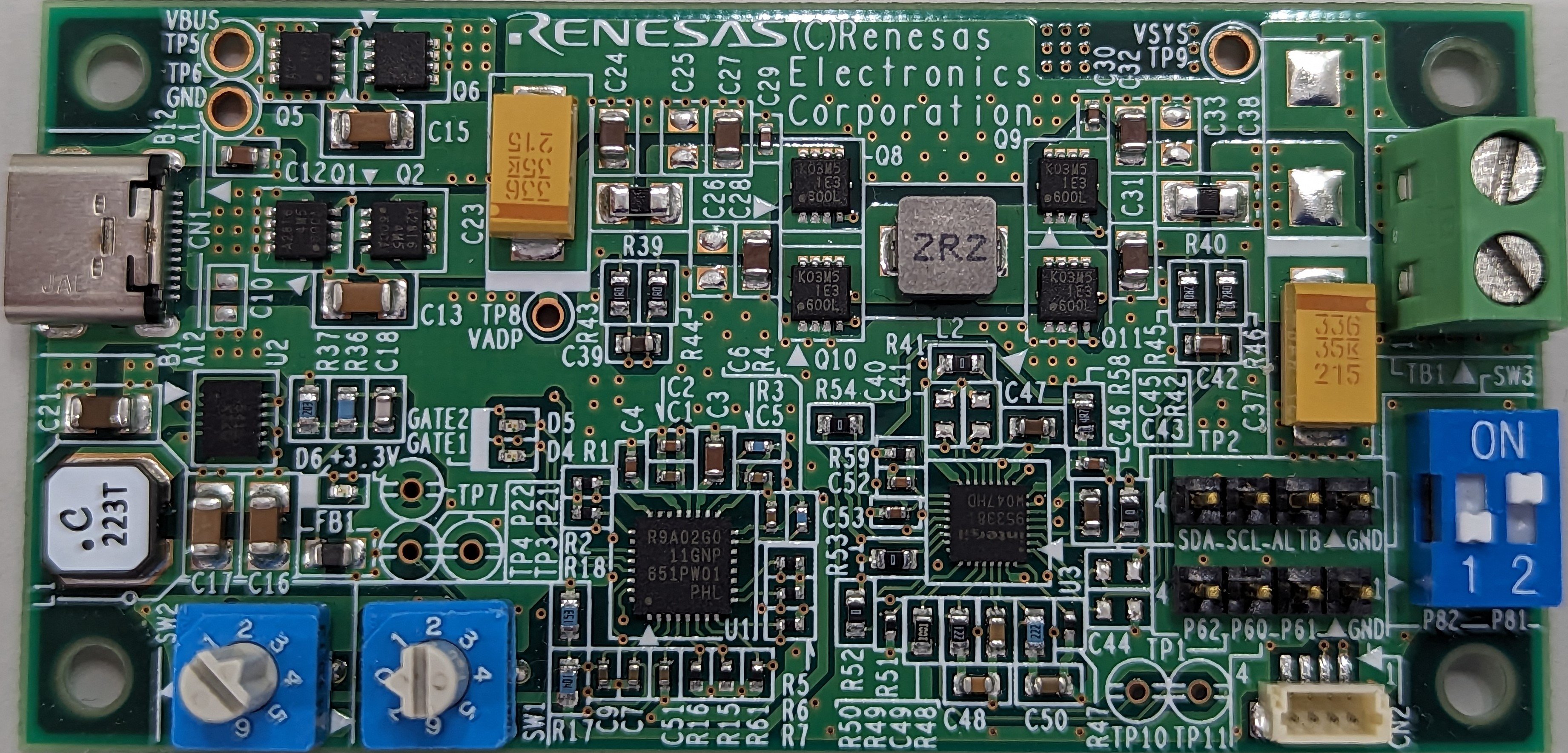

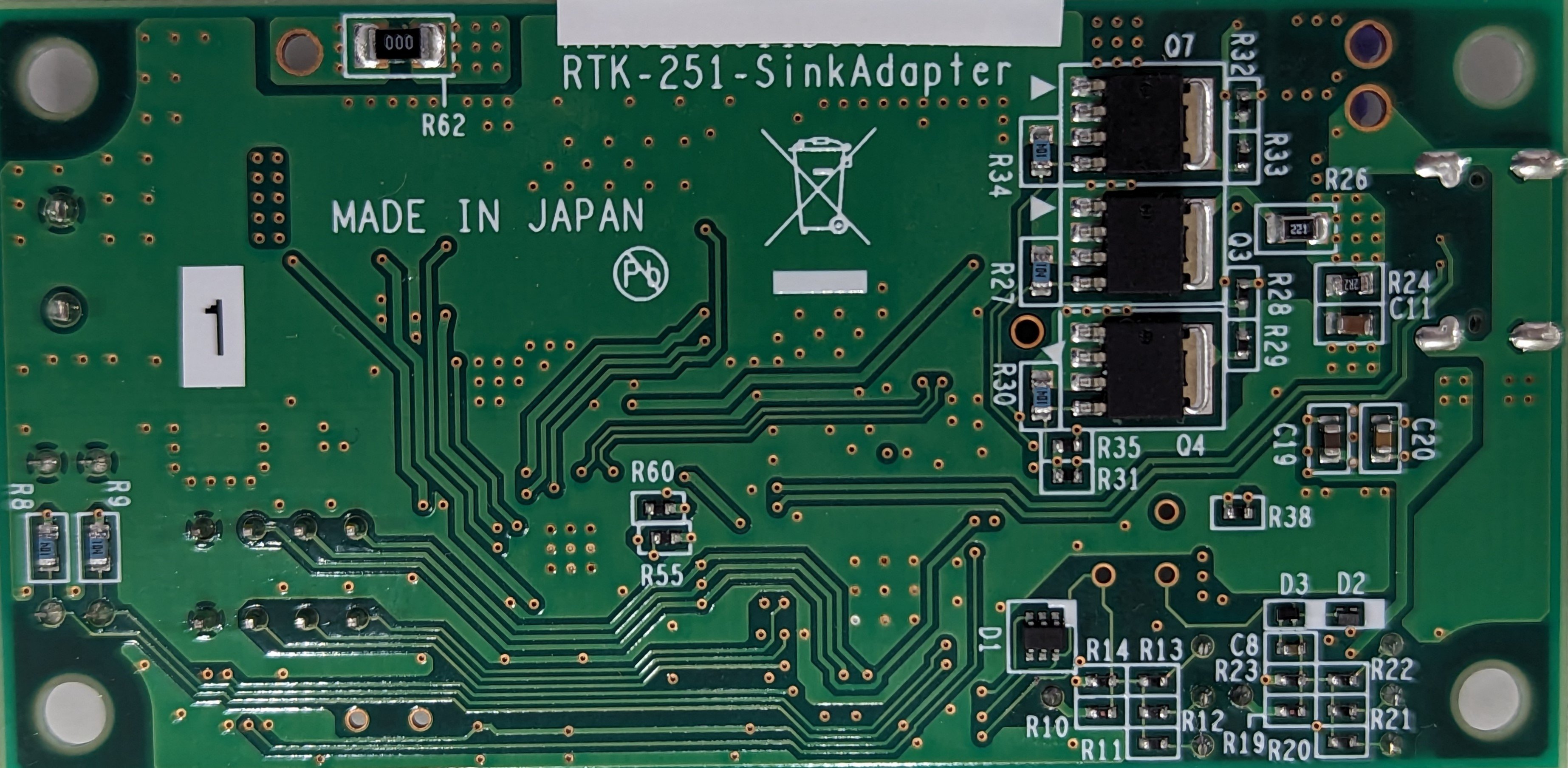

这是一款通过 USB 认证的开发套件，可将 USB Type-C® 供电设备提供的 USB-C 输入电源转换为直流输出。

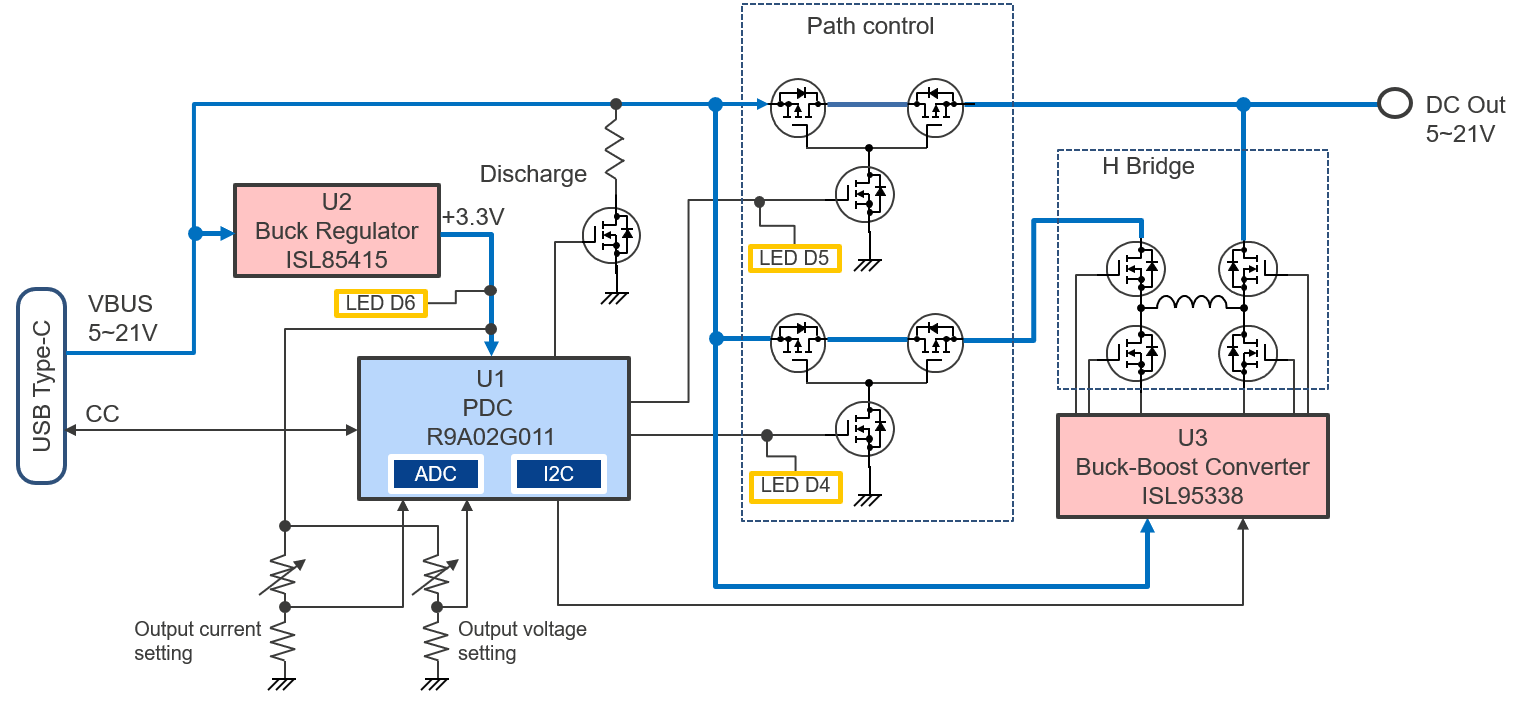

由于电缆、BB-VR 和电路板上存在多种损耗，USB PD 控制器会补偿 USB-C 输入电平以实现预期的 DC 输出。 例如，当 Type-C 源设备提供高达 20V@5A 的电压时，RTK-251-SinkAdapter 可以在这些损耗存在的情况下提供高达 20V@4A 的直流输出。 该板还有一种工作模式，可将 USB-C 输入直接给与到直流输出。 连接到 USB PD 控制器 R9A02G011 的开关允许选择直流输出电压/电流和工作模式。
该评估板的固件（软件）由名为 VIDWriter 的工具生成。
USB 认证:
TID: 8528, 100W USB Type-C® Input Power Converter: JP214/RTK-251-SinkAdapter
特性
- 优点
- 简单的设计和高性能
- 让开发更简单
- 功能
- 高达 100W USB-C 输入转换直流输出
- 可以通过SW选择直流输出电压/电流水平
- LED指示灯
- 电源指示灯（1 个 LED）
- 旁路电源指示灯（1 个 LED）
- 正常电源路径指示灯（1 个 LED）
- USB Power Delivery 与 USB-Type-C
- 单个 USB-Type-C 端口
- 电源角色：仅受电（Sink-only)
- 直流输出电压（5、9、12、15、18 和 20V）
- 保护
- 过压保护(VBUS)
- 旋钮、功能选择
- 直流输出电压控制
- 直流输出电流控制
- 运行模式选择
