概览

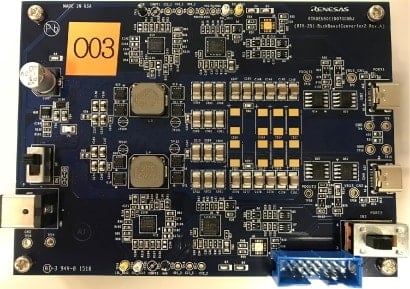

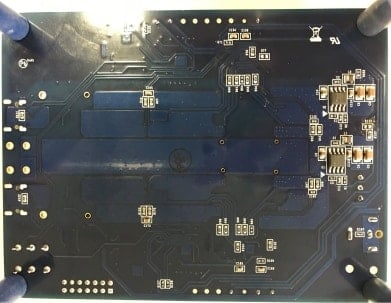

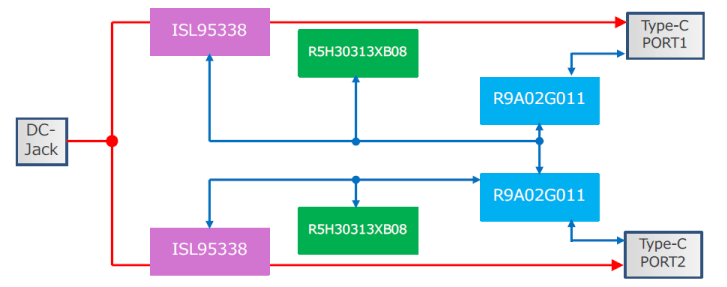

这是一个针对双供电端口（Source）的USB认证参考设计。该参考设计将直流输入转换为两个 USB Type-CⓇ 供电（Source）端口。USB Type-CⓇ 供电（Source）端口可支持可编程电源 (PPS).

该参考设计具有两个 USB Type-C 端口，使其成为多端口交流适配器的合适解决方案。

提供的标准固件可作为 USB-IF 认证的测试使用的 Known Good PD Source (with PPS).

USB 认证:
TID: 1000181, RTK-251-1BuckBoostConverter2, 60W with PPS Source

提供以下工具用于固件定制：

USB 供电和USB-Type-C^®
- 两个USB-Type-C^®端口
- 电源角色：仅电源 - 电源电压：5、9、15、20V 和最多三个附加电压。
- 支持可编程电源（PPS）功能 - 支持高达 20V 的电源（3.3V 至 21V VBUS 电源）
- 支持可编程电源（PPS）功能
- 支持 USB-Type-C^® 身份验证响应器功能（仅限 RTK0EUG011D07010BJ）
- 支持 USB 供电固件更新功能（PDFU）（仅限 RTK0EUG011D07010BJ）
指示灯
- 系统电源指示灯（1 个 LED）
- USB-Type-C^®端口电源状态指示灯（1 个 LED/端口）
- GPIO 调试指示灯（1 个 LED/端口）
保护
- 过温保护（USB-Type-C^®插座）
- 过流保护（VBUS 电流）

文档


类型	文档标题	日期
应用说明	RTK-251-BuckBoostConverter2 Instruction Manual 登录后下载 PDF 641 KB	2021年3月31日
1 item


类型	文档标题	日期
图库	Known Good PD Source (with PPS) 登录后下载 ZIP 1014 KB	2022年1月18日
图库	RTK-251-BuckBoostConverter2 (RTK0EUG011D07000BJ) Design Kit 登录后下载 ZIP 2.20 MB Function: Communication Interface	2021年3月31日
2 items
