描述

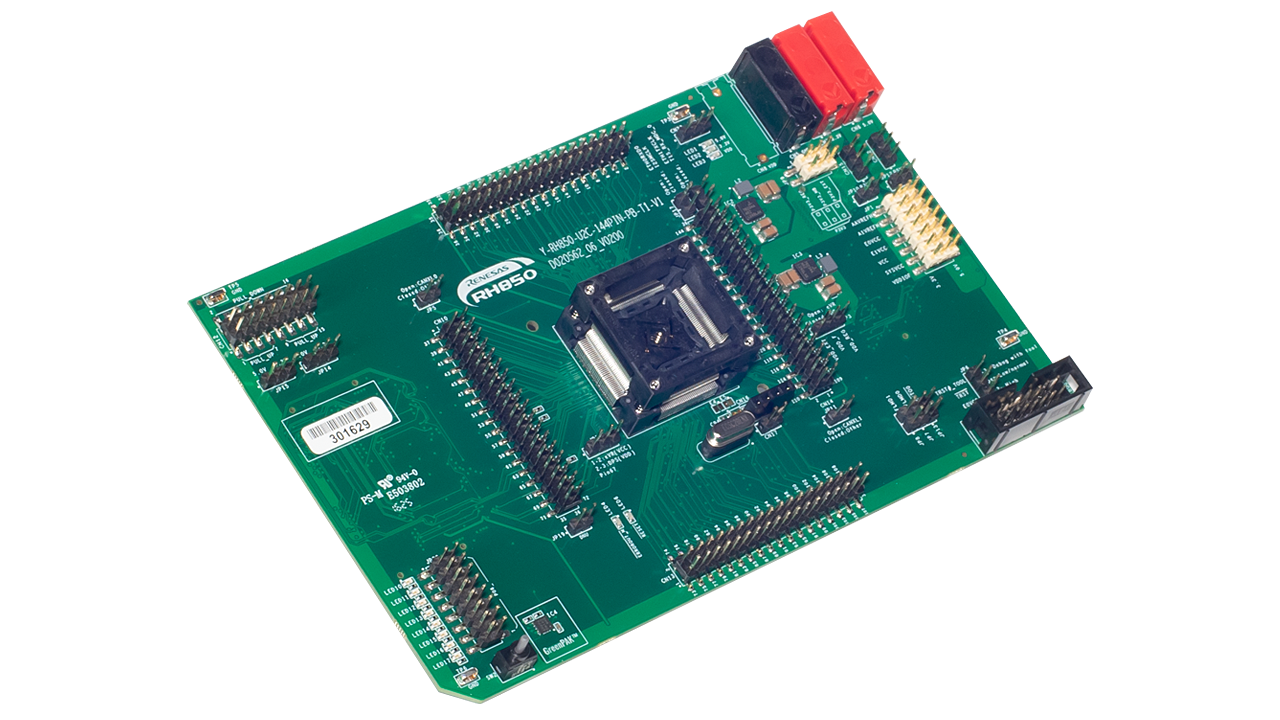

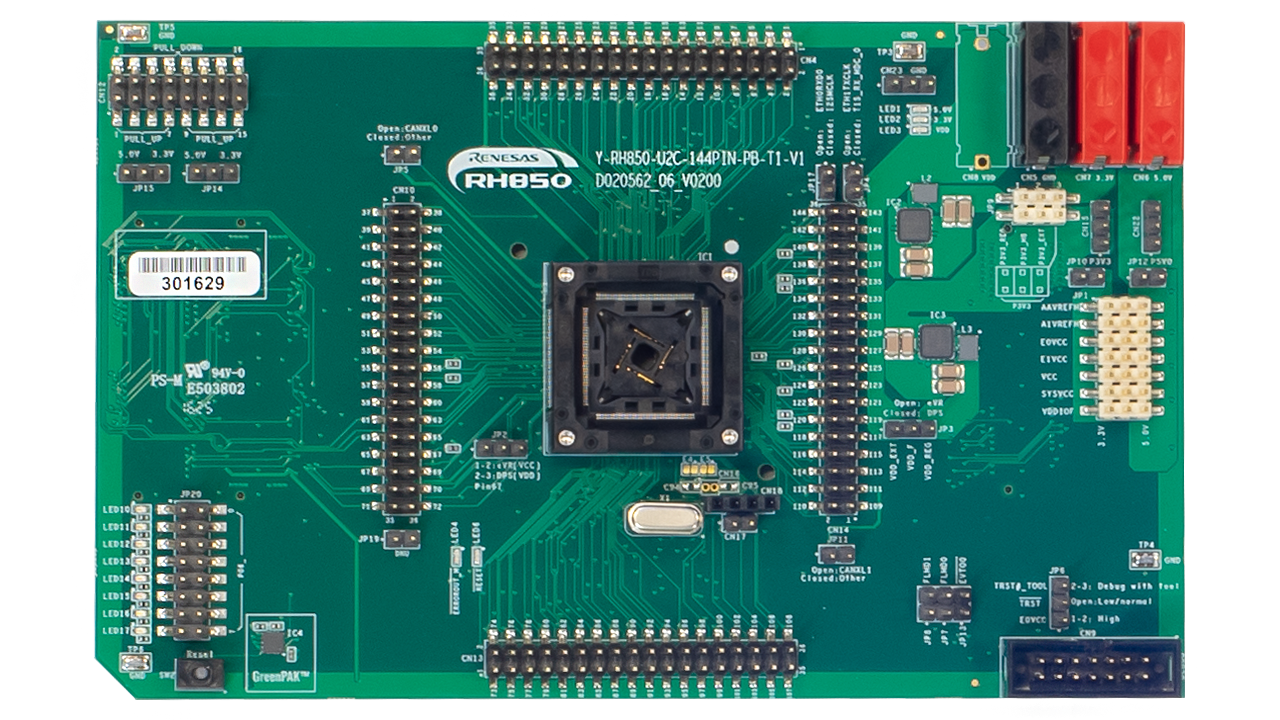

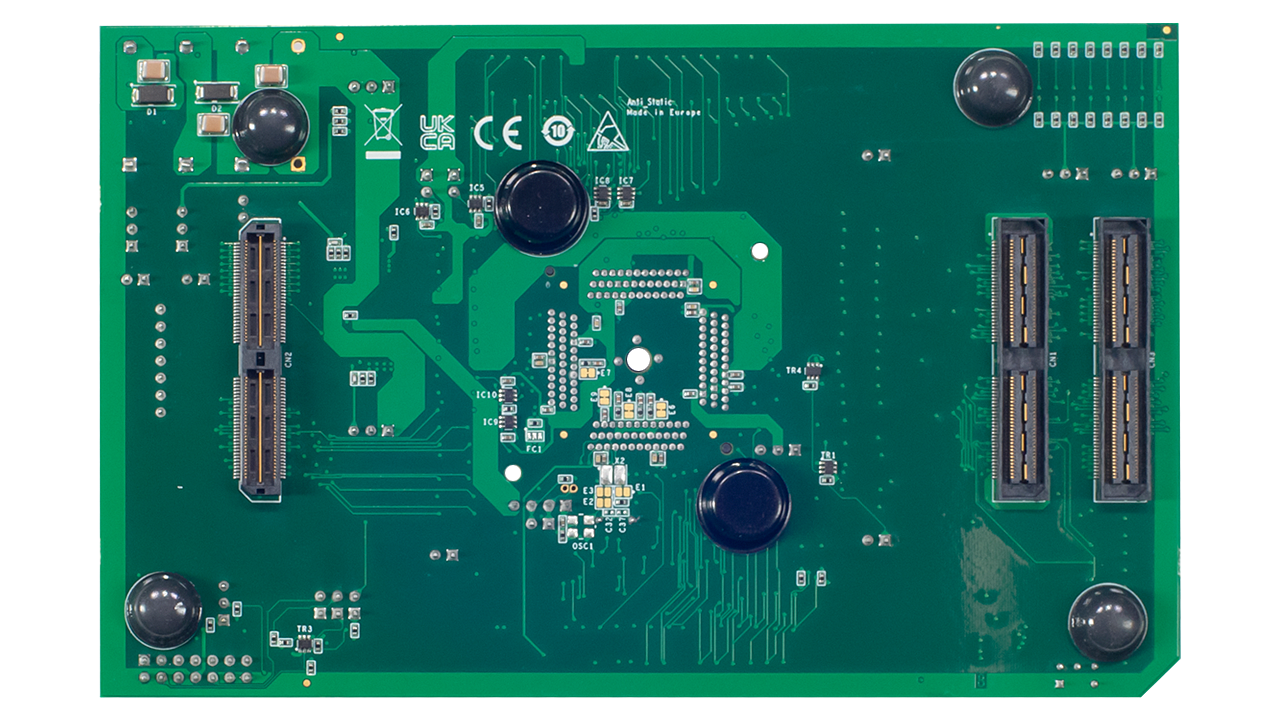

RH850/U2C 144 引脚背负式扩展板支持所有采用 144 引脚封装的 RH850/U2C 系列器件。 该板可独立使用，也可与 RH850 评估平台的主板配合使用。 由主板和背负式扩展板组成的模块化 RH850 评估平台，是用于评估瑞萨电子 32 位 RH850 微控制器功能和性能的平台。
特性
- 可与 RH850 评估平台的所有主板配合使用
- 配有用于安装 MCU 的插座
- 不包含 MCU（需单独订购）
- 灵活的供电方式
- 通过所连接的主板供电
- 通过单电源（仅限 3.3V 或 5.0V）独立运行
- 通过独立电源（1.09V、3.3V、5.0V）独立运行
- 器件核心电压 VDD 可来自板载稳压器，或通过 4mm 香蕉插孔（红色）获取
- 调试和编程接口
- 用于 E2 仿真器的 14 引脚连接器
- 支持 JTAG/LPD 调试接口
- 支持对 RH850 片上闪存进行串行闪存编程
- 器件的每个引脚均可通过 2.54mm 间距连接器（双排）访问
- 外部时钟电路，配备可更换的 8MHz、16MHz、20MHz 或 24MHz 晶体谐振器
- 8 个信号 LED、3 个电源 LED（5.0V、3.3V、1.09V）
- 复位电路/开关
- 用于器件模式选择和其他配置选项的跳线
应用
设计和开发
