概览

描述

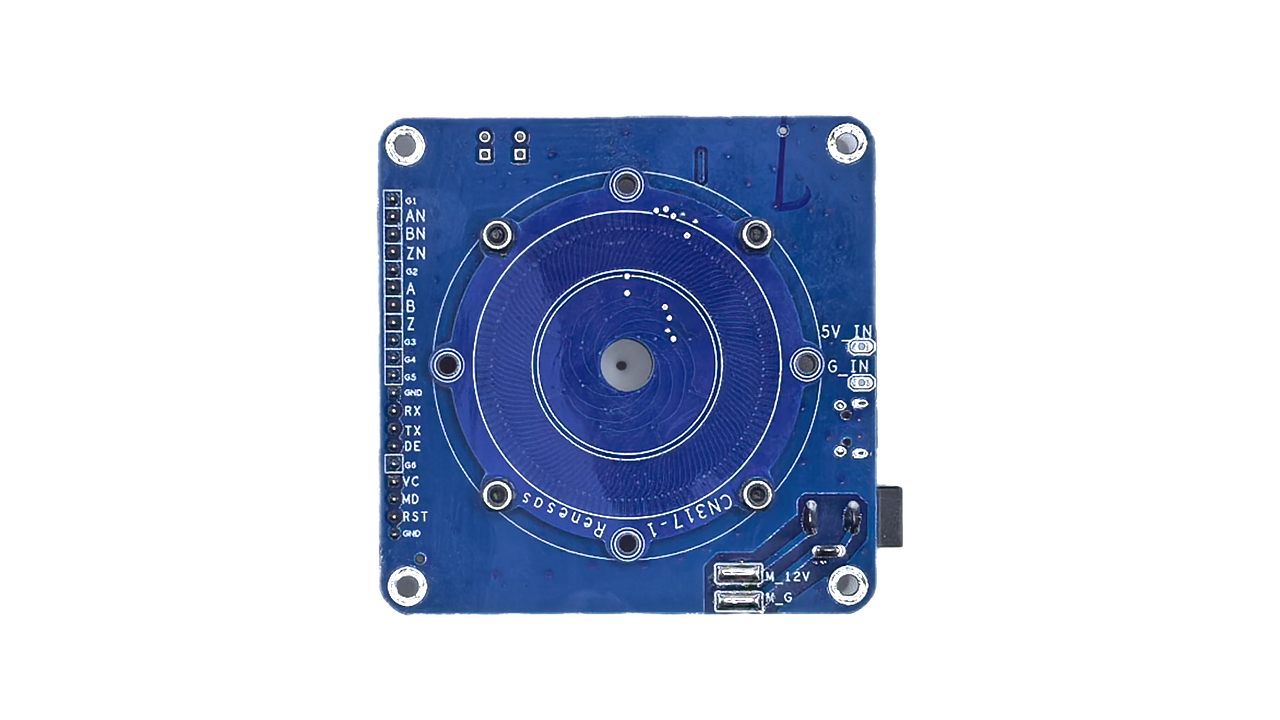

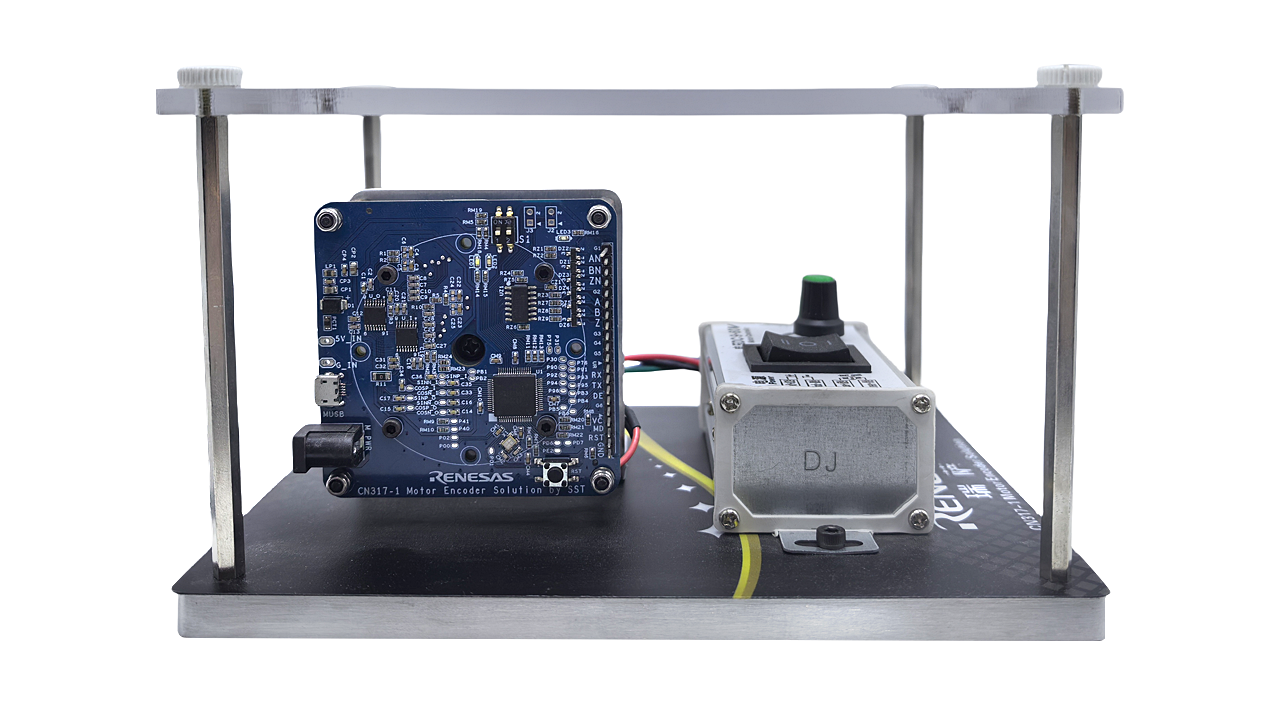

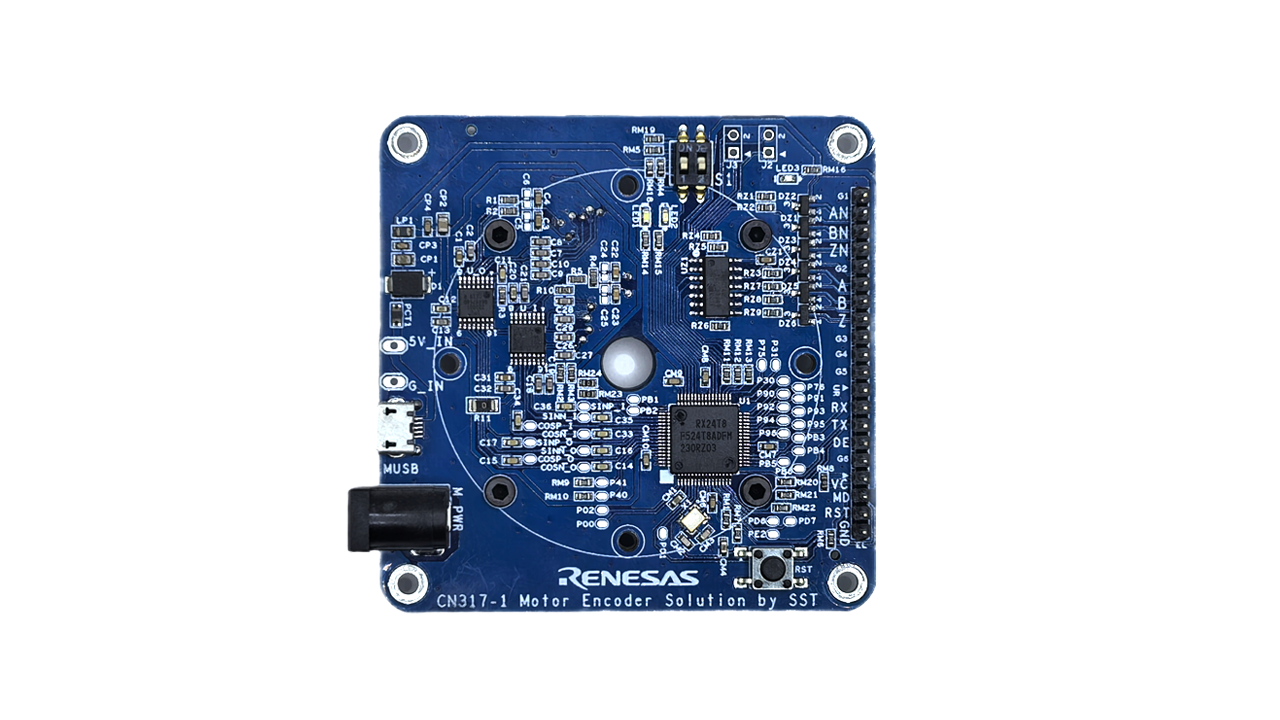

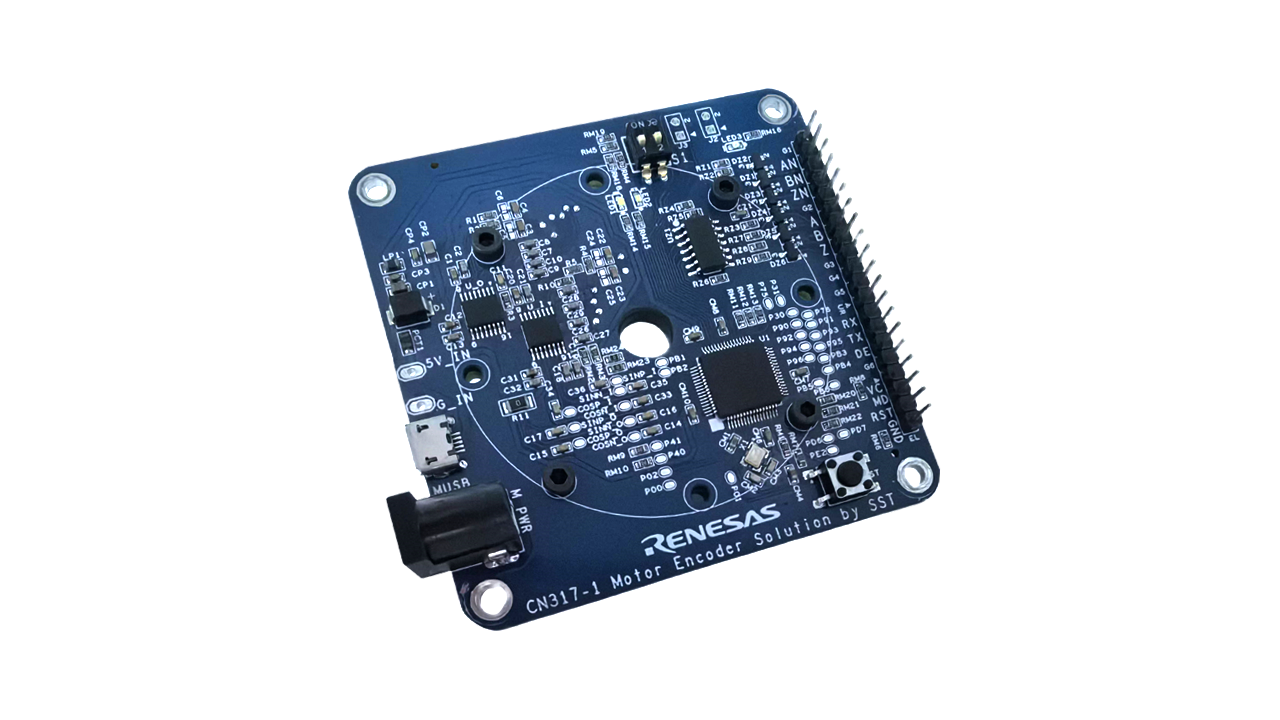

CN317-ABSIPSPOCZ 绝对电感式位置传感器参考设计是一块电路板,它结合了两个电感式位置传感器(IPS2200)和一个高性价比微控制器(RX24T),以实现简单旋转编码器的功能。 RX24T 负责测量两个 IPS2200 的差分正弦和余弦输出,将它们转换为绝对位置,并在输出上提供结果。 该款设计更轻、更薄、更灵活的,还具有良好的性能和全面的杂散场抗扰度等优点。

特性

  • 结合两个 IPS2200 的感式位置传感器。
  • 包括一个经济高效的 RX24T 微控制器,可实现简单旋转编码器的功能。
  • 设计灵活、性能佳、性价比高、更轻薄,且完全不受杂散场影响。
  • 使用电机驱动器进行双向控制。
  • 精确测量输出数据的误差。
  • 准确显示关键数据,包括位置、速度、方向和分辨率。

应用

文档

类型 文档标题 日期
手册 - 硬件 PDF 3.08 MB
快速入门指南 PDF 638 KB
2 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 1.87 MB
软件和工具 - 评估软件 登录后下载 ZIP 20 KB
2 items
