概览
描述
PM2.5 检测仪是一款便携式设备，能够实时测量并检测大气中粒径小于 2.5 微米的颗粒物（PM）浓度。 密度显示在液晶显示屏（LCD）面板上，并通过 LED 指示灯指示空气质量。 作为移动电池，它还具有充电和供电功能，并通过四个 LED 指示灯显示电池容量。 如果 PM2.5 浓度超过预设浓度阈值或电池电压低于 2.8V，PM2.5 检测仪会通过蜂鸣器通知您。

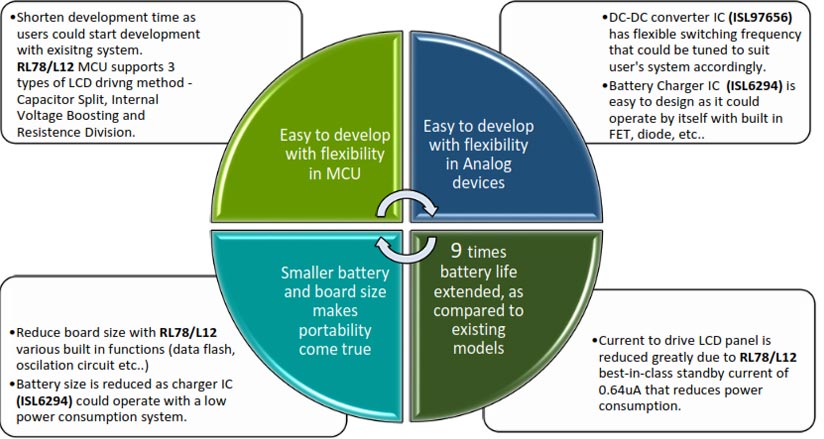

该解决方案采用了 RL78/L12 低功耗、紧凑型 LCD MCU，具有 I/O 端口、模数转换器、蜂鸣器、LCD 控制器、STOP 模式等功能。 此设备非常适合用于小型家用电器。 此外，ISL97656（DC/DC 转换器 IC）控制电池放电，ISL6294（电池充电器 IC）控制充电。 阀值和 PM2.5 浓度数据保存在 EEPROM 中（如果数据量小于 2KB，您也可以使用 RL78/L12 内置的数据闪存）。
特性
- 包含 RL78/L12 MCU。
- 当室外 PM2.5 浓度超过预设值时，以 1 秒的间隔发出 80dB 的蜂鸣声。
- 当电池电量低时，以 2 秒的间隔发出 80dB 的蜂鸣声。
- 通过指示灯指示充电状态：
- 充电时，充电指示灯常亮，电池余量指示灯持续闪烁。
- 充电完成后，充电指示灯熄灭，电池余量指示灯正常点亮。
- 通过四个 LED 指示灯显示电量水平，每个指示灯各代表一种剩余电量状态。
- 通过清晰的视觉及听觉提示，针对环境状况和电源状态提供及时反馈，从而提升用户体验。
