描述

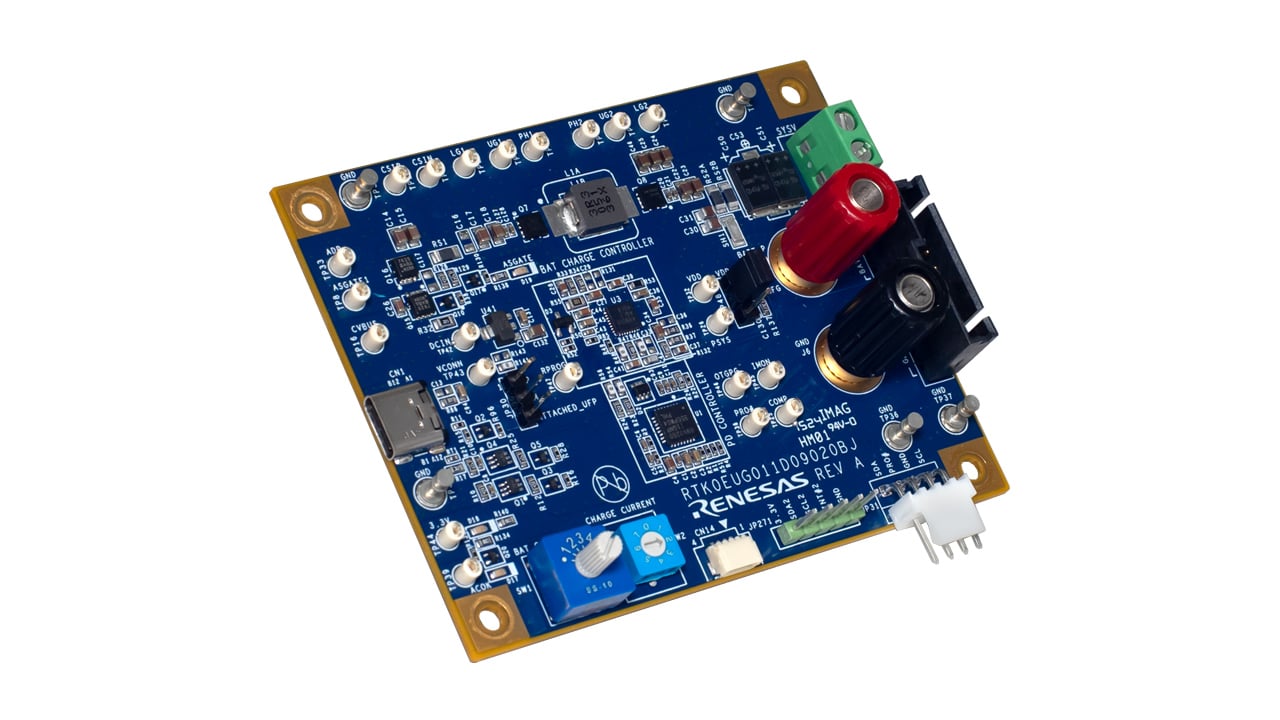

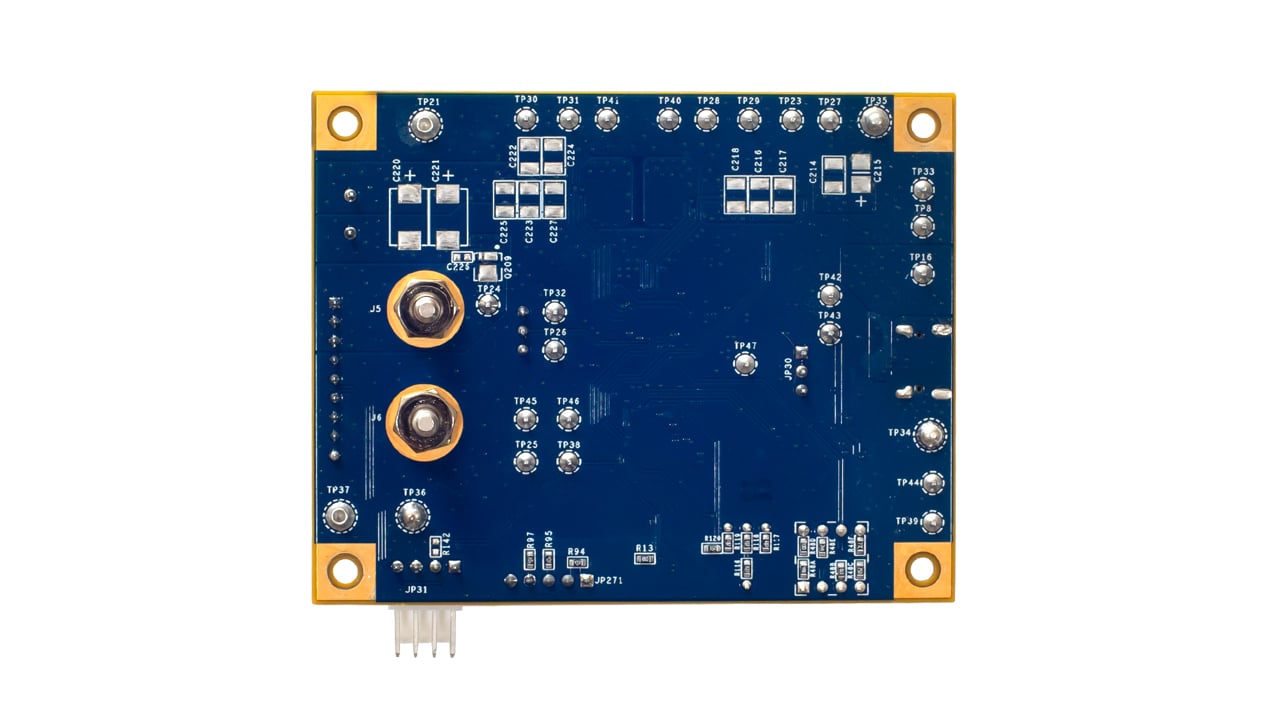

这是一款单端口参考设计，用于实现 2 至 7 节串联电池的电池系统。 它支持两种模式：一种是仅从 USB Type-C® 端口供电，另一种是与带有电池管理系统 （BMS） 的锂离子电池相结合实现移动电源功能。

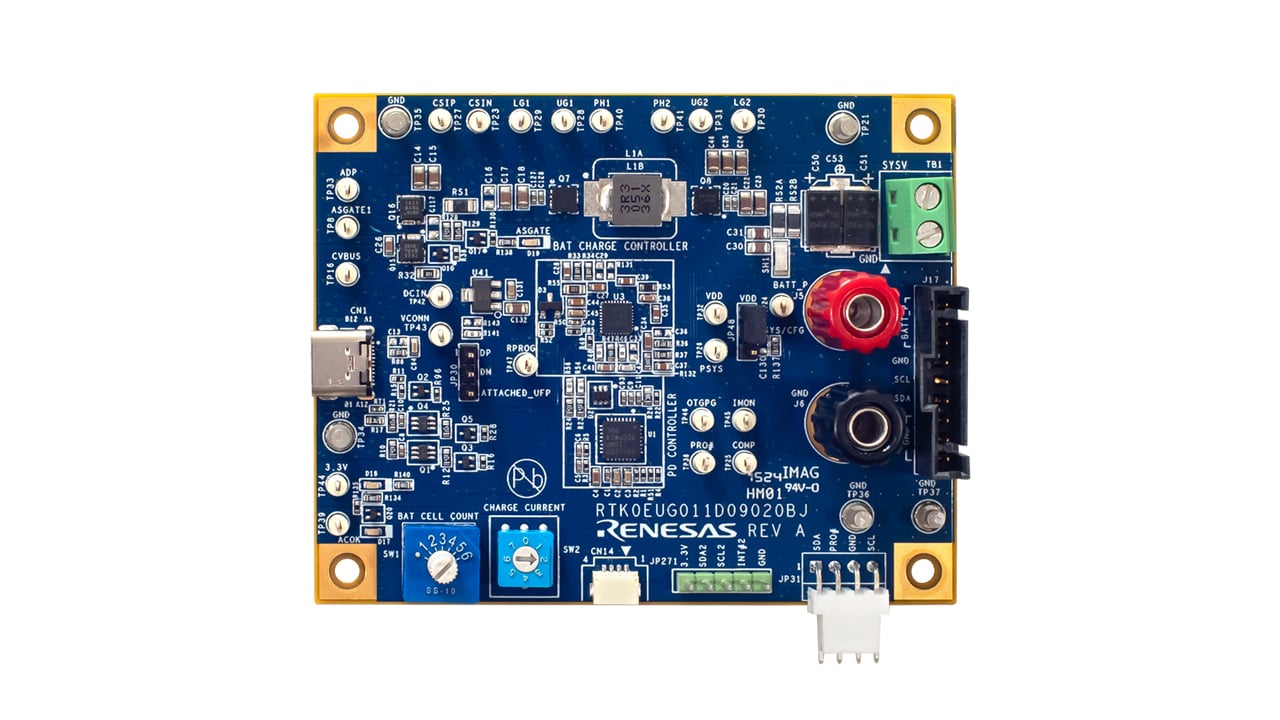

由于电缆、板载充电器和电路板存在一定的损耗，USB Power Delivery （USB PD） 端口管理器会补偿 USB Type-C 输入电平，以实现最佳电池充电操作。 该评估板上的开关允许您选择串联电池的数量和充电电流。
该评估板的固件是使用名为 VIDWriter 的指令工具生成。 可以使用 ImageGen 工具进行 VIDWriter 不支持的更详细设置。 ImageGen 可从 R9A02G011 产品页面下载。
特性
- 高达 100W 的 USB Type-C® 电池系统参考设计可通过板上的软件设置电池配置和最大充电电流
- 高性能和简单的设计使开发更容易
- USB Power Delivery 和 USB Type-C
- 单个 USB Type-C 端口
- 电源角色：仅受电（Sink Only） 或 双电源角色（DRP）
- 支持 2 至 7 节串联电池
- USB-C 电源指示灯 （1 个 LED）
- 开关
- 电池配置的设置
- 最大充电电流控制
- 过压保护 （VBUS）
- USB TID 认证：10665 RTK-251-Sink充电器/移动电源
应用
|
100W USB PD 电池充电器
100W USB PD 平台可为各种电子产品提供高效充电、安全功能以及用户友好设计。
|
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| PCB 设计文件 | ZIP 4.67 MB | |
| 手册 - 开发工具 | PDF 2.26 MB | |
| 手册 - 软件 | PDF 1.17 MB | |
| 产品简述 | PDF 810 KB | |
4 项目
|
||
设计和开发
产品选项
| 器件号 | 状态 | 库存 | Description | Sampleable |
|---|---|---|---|---|
| RTK0EUG011DK9020BJ | Active | 缺货 | RTK-251-SinkCharger-RAA489118 + Flash Programmer Adapter Set | Available |
视频和培训
This video introduces the RTK-215-SinkCharger-RAA489118 evaluation board. It provides an introduction to the VIDWriter instruction tool and demonstrates battery charging in sink operation, as well as charging external devices in source operation.
