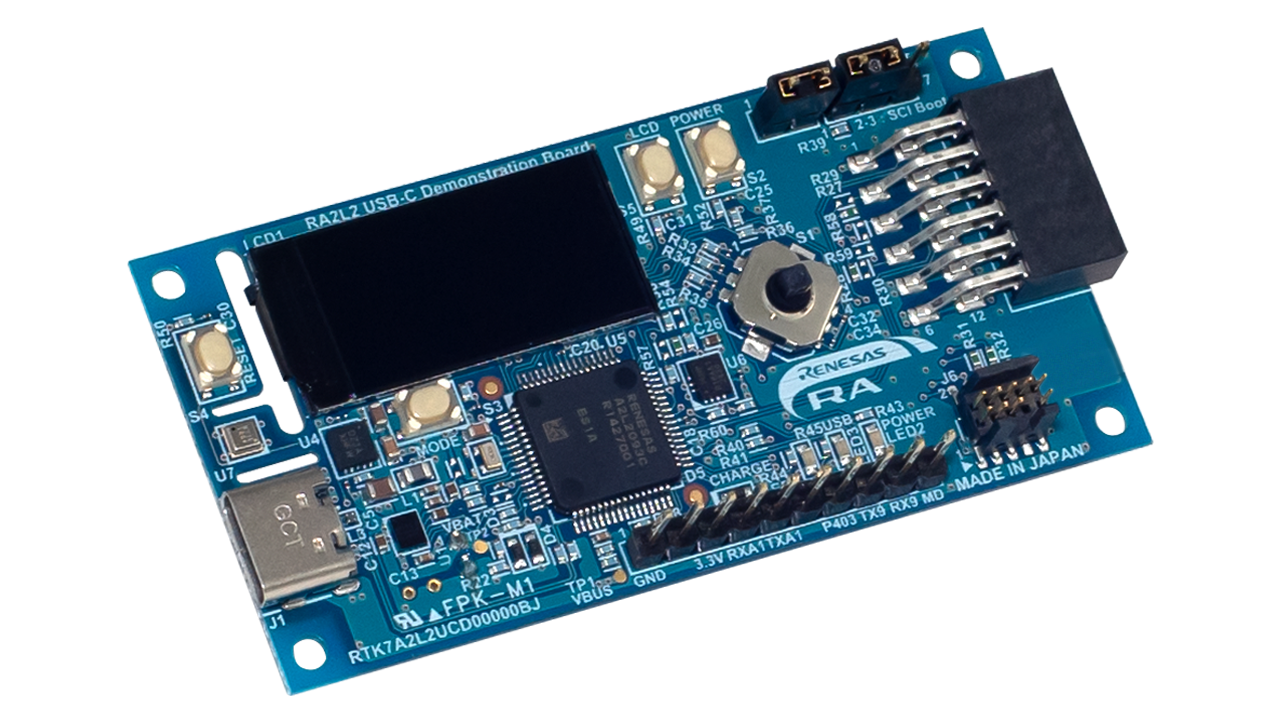

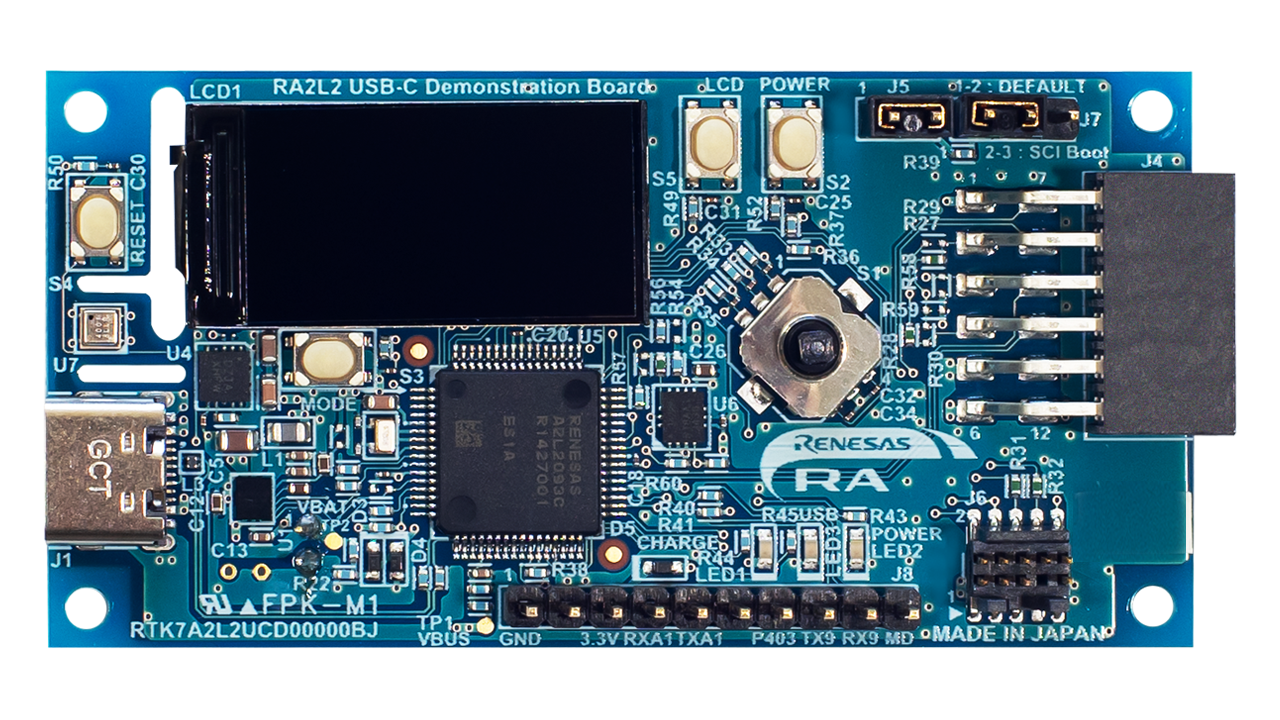

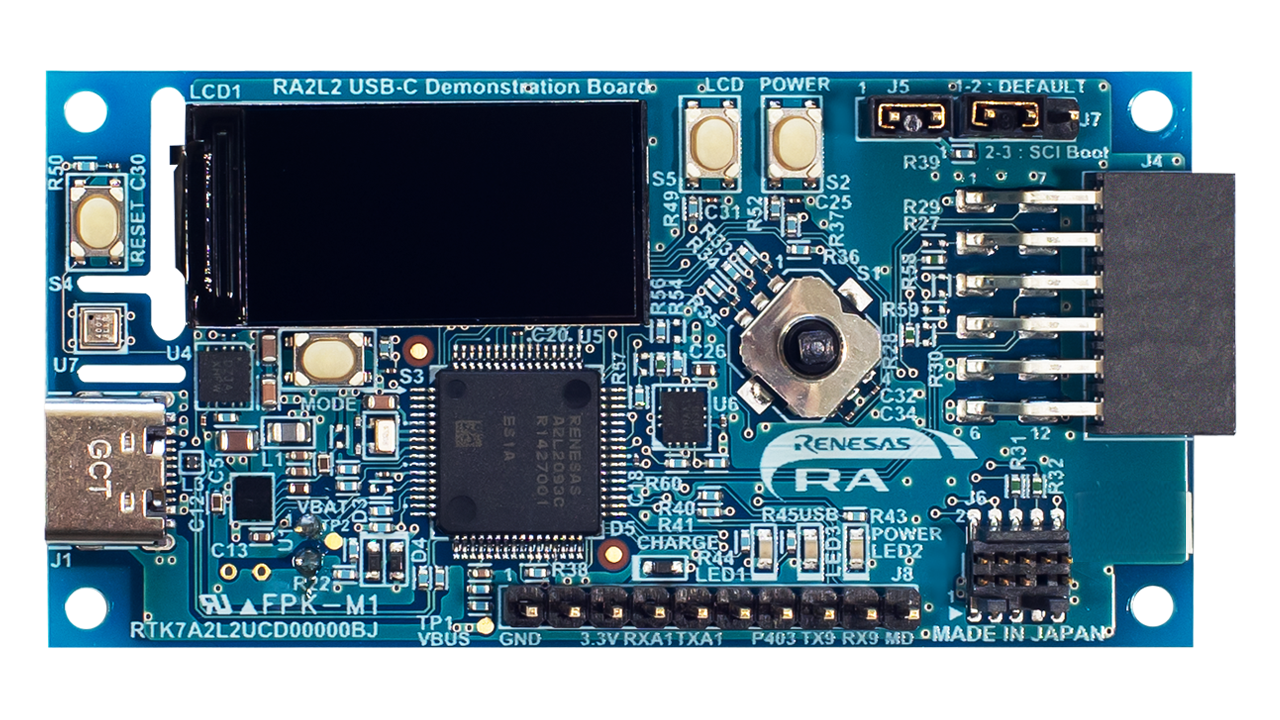

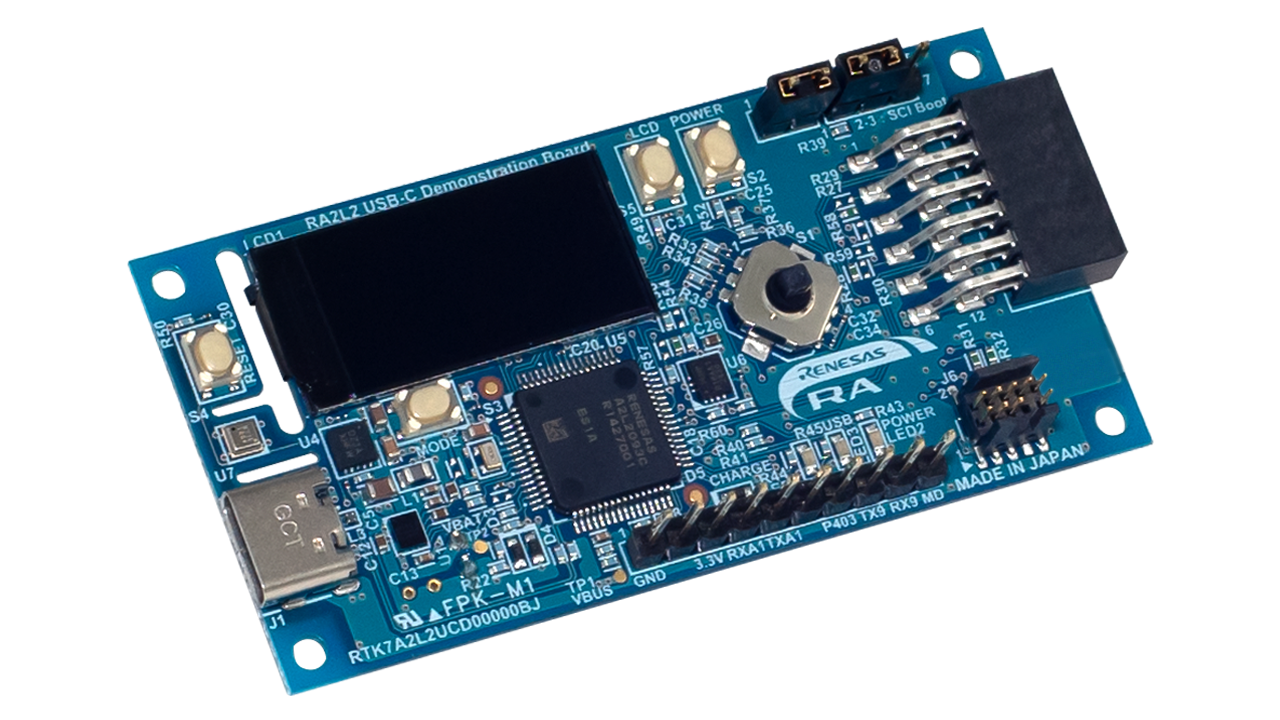

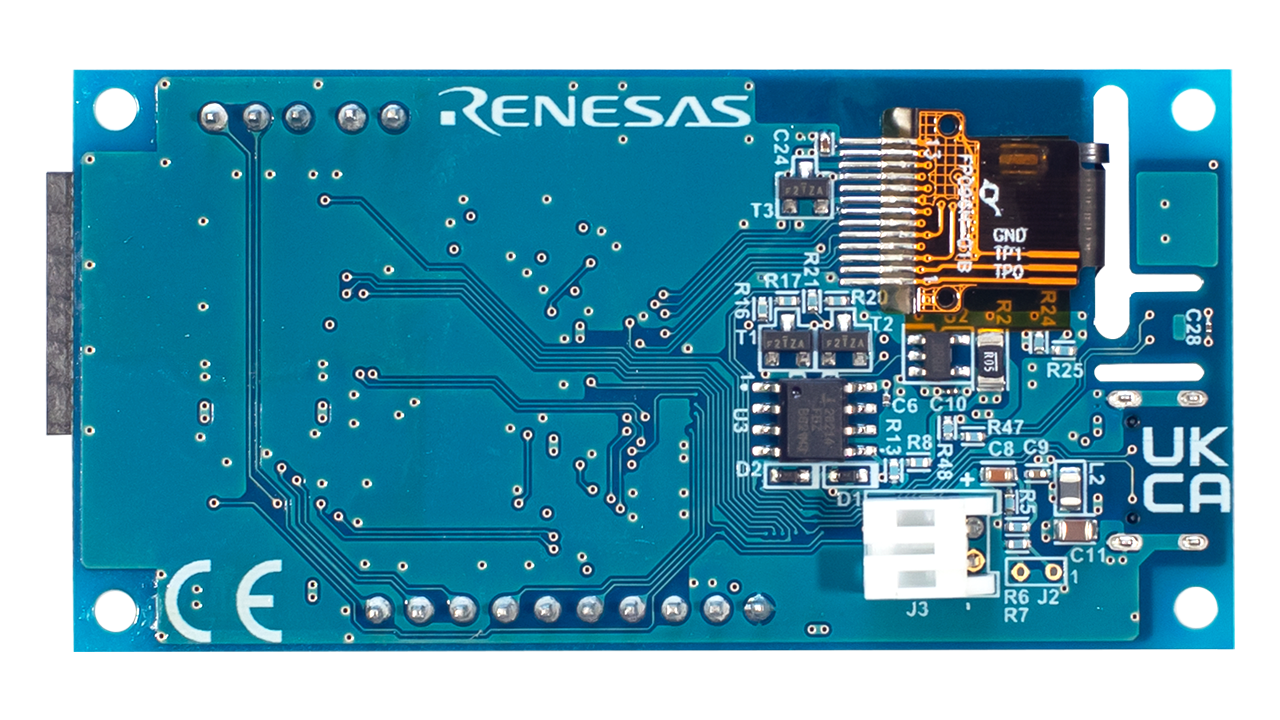

RA2L2 MCU USB Type-C 参考设计是 一款面向USB Type-C小型电池应用场景的解决方案,例如 USB 数据记录器、TWS 充电盒和 PC 外设等设备。在此参考设计中,RA2L2 32 位 MCU 用作主 CPU,实现对充电芯片、传感器设备、LCD显示屏等外围器件的系统级控制。通过三个用例演示,用户可轻松体验 RA2L2 的核心功能,例如 USB Type-C 检测、USB 2.0 全速通信、丰富的串行通信和低功耗。

此参考设计将提供PCB设计文档和示例代码等多种技术资料,为客户的研发工作提供关键支持,缩短开发周期。

该演示板为非卖品,仅提供参考设计数据。

特性

  • 演示RA2L2 MCU在接近实际应用场景下的主要功能
    • RA2L2 (R7FA2L2093CFM)
    • 闪存:128KB,RAM:16KB,数据闪存:4KB,封装:64 引脚 QFP
  • USB Type-C 检出、USB 2.0 全速 (FS) 通信、丰富的连接性、低功耗
  • 紧凑型单板设备,集成电池和小型彩色 LCD 显示屏
  • 支持类似实际应用的三种演示用例和两种演示模式
    • 三个演示用例:独立电池运行、连接到充电器和连接到 PC
    • 两种演示模式:低功耗传感演示模式、鼠标演示模式
  • 支持两路电源供给和充电电路
    • 两路电源:单节锂离子电池、USB 总线电源
    • 使用 DA9168 电池充电 IC 的充电电路
