JESD204B/C 时钟抖动衰减器

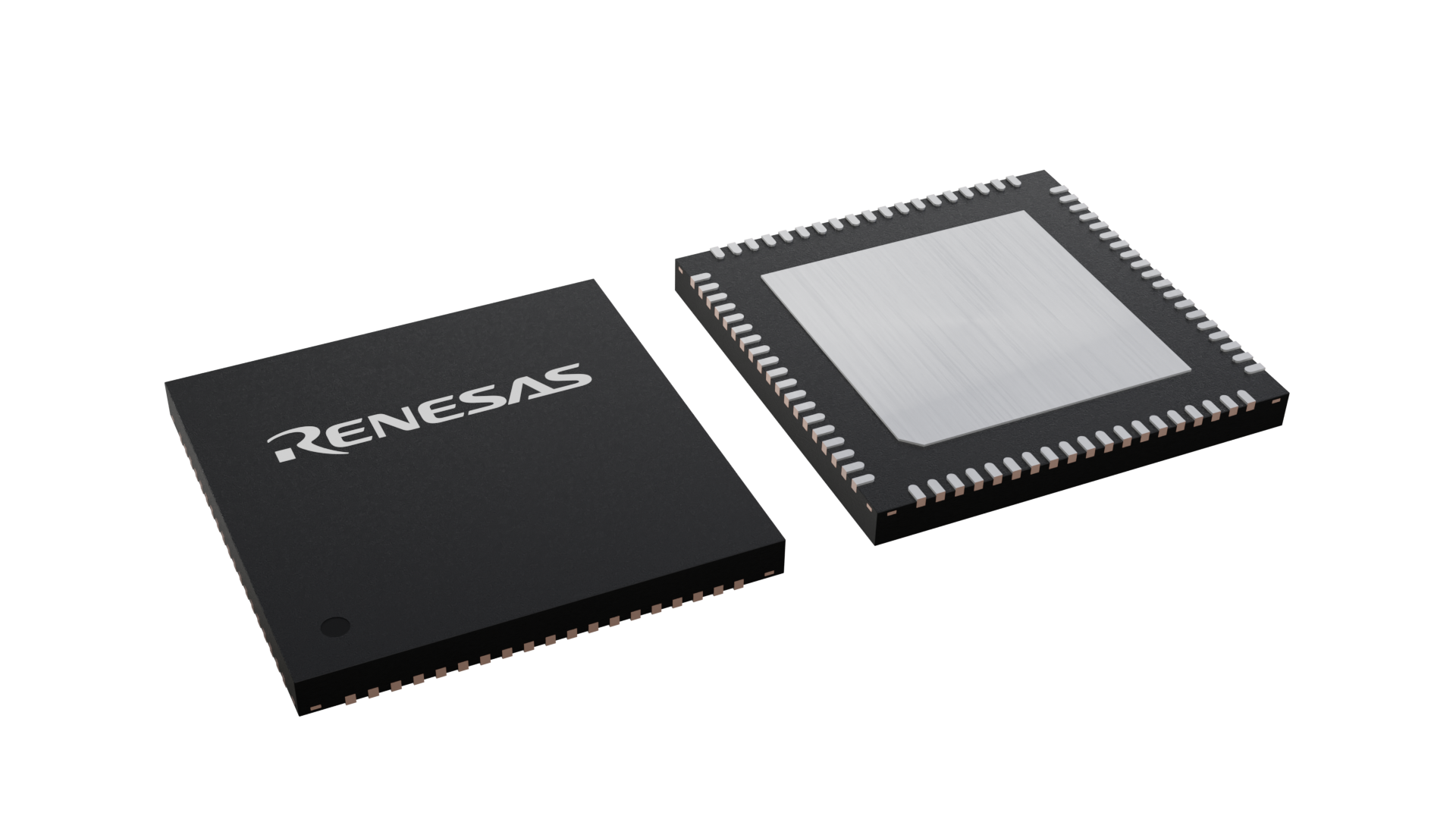

封装信息

CAD 模型:View CAD Model
Pkg. Type:VFQFPN
Pkg. Code:NVG76
Lead Count (#):76
Pkg. Dimensions (mm):9.0 x 9.0 x 0.85
Pitch (mm):0.4

环境和出口类别

Moisture Sensitivity Level (MSL)3
Pb (Lead) FreeYes
ECCN (US)EAR99
HTS (US)8542.39.0090

产品属性

Lead Count (#)76
Carrier TypeReel
Moisture Sensitivity Level (MSL)3
Qty. per Reel (#)3000
Qty. per Carrier (#)0
Pb (Lead) FreeYes
Pb Free Categorye3 Sn
Temp. Range (°C)-40 to 85°C
Country of AssemblyTAIWAN
Country of Wafer FabricationUSA
Accepts Spread Spec InputNo
Additive Phase Jitter Typ RMS (fs)52
Additive Phase Jitter Typ RMS (ps)0.052
Adjustable PhaseYes
Advanced FeaturesHoldover, Input Switching, JESD204B
Channels (#)1
Core Voltage (V)1.8V
DPLL Channels (#)0
Feedback Divider Resolution (bits)15
Fractional Output Dividers (#)0
Frequency Plan3932.16 / Output_Divider
Grade5G
Input Freq (MHz)0.00375 - 2000
Input RedundancyInput Monitor, Auto-switch, Manual input switch, Holdover
Input Ref. Divider Resolution (bits)15
Input TypeLVDS, LVPECL
Inputs (#)2
JESD204B/C CompliantYes
Length (mm)9
Loop Bandwidth Range (Hz)20 - 100
MOQ3000
Noise Floor (dBc/Hz)-160
Output Banks (#)8
Output Divider Resolution (bits)7
Output Freq Range (MHz)0.192 - 6000
Output Skew (ps)100
Output TypeLVDS, LVPECL
Output Voltage (V)1.8V, 2.5V, 3.3V
Outputs (#)16
PLLYes
Phase Jitter Typ RMS (fs)74
Phase Jitter Typ RMS (ps)0.074
Phase Noise Supports GSMYes
Pitch (mm)0.4
Pkg. Dimensions (mm)9.0 x 9.0 x 0.85
Pkg. TypeVFQFPN
Ports (#)1
Prog. ClockYes
Reel Size (in)13
Supply Voltage (V)3.3 - 3.3, 2.5 - 2.5, 1.8 - 1.8
Synthesis ModeInteger
Tape & ReelYes
Thickness (mm)0.85
Width (mm)9
Xtal Freq (KHz)15000 - 500000
已发布No

描述

8V19N882 是一款完全集成的 FemtoClock® 射频采样时钟发生器和抖动衰减器,是高性能的时钟解决方案,用于无线基站无线电设备板的调理和频率/相位管理。 该器件经过优化,可提供出色的相位噪声性能,满足 4G、5G、无线电(包括毫米波)实施的要求。

该器件支持 JESD204B(子类 0 和 1)和 JESD204C。 两级 PLL 架构支持抖动衰减和倍频。 第一级 PLL 是抖动衰减器,使用外部 VCXO 来实现最佳的相位噪声特性。 第二级 PLL 锁定第一个 PLL 输出信号并合成目标频率。 第二级 PLL 可使用内部或外部高频 VCO。

该器件从所选 VCO 生成高频时钟和低频同步信号(SYSREF)。 SYSREF 信号在内部与时钟信号同步。 集成的信号延迟模块可用于实现相位对齐、系统基准信号和时钟信号之间的受控相位偏移,以及对齐/延迟单个输出信号。 对两个冗余输入进行活动监控。 该器件提供了四种可选的时钟切换模式,用于处理时钟输入故障情况。 增加了自动锁定、单独可编程的输出分频器和相位调整功能,以提高灵活性。

该器件通过 3/4 线 SPI 接口进行配置,并通过内部寄存器和 GPIO[1:0] 输出报告锁定和信号丢失状态。 内部状态位变化也可以通过 GPIO 输出报告。

有关评估板和材料的信息,请联系您当地的销售代表。
