近年来,为加速自动驾驶的发展,并开发出让车辆卓尔不群的新功能,汽车信息系统软件开发的规模和复杂性正在与日俱增。 随着越来越多的公司开始投身汽车软件开发,各公司迫切需要技术熟练的专业工程师和汽车应用所需的开发环境。 为此,瑞萨电子开发了 R-Car 入门套件,用以支持汽车应用软件的开发。 这些套件让用户能够轻松地构建通过 Automotive Grade Linux(AGL)和 GENIVI® 开源社区进行标准化的汽车 Linux 平台,这些平台具有高度可扩展性,并且可用于多种应用。

由于所用硬件具有强大的汽车运算性能,并且可使用前沿的开源软件,因此,每一位工程师可凭借这一套件,能够专注于开发专业软件,从而快速实现全新的汽车运算系统。

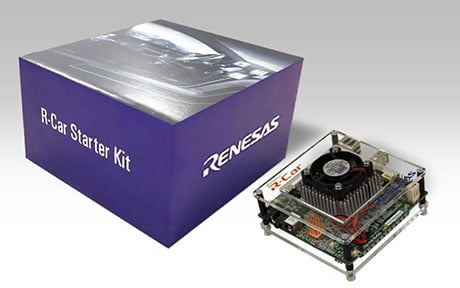

R-Car H3e-2G 入门套件高级版 (RTP8J779M1ASKB0SK0SA003)

高级版 R-Car 入门套件支持实现卓越的汽车运算性能,并提供强大的运算库,从而创造绝佳的汽车运算环境。

旧版入门套件系列(停产)

请参见支持板块。

特性

  • 简化建立开源汽车 Linux 环境的过程。
  • R-Car 入门套件旨在为不熟悉汽车软件开发的工程师简化构建汽车 Linux 环境的任务,并且价格极有竞争力,因此每个开发人员都能拥有自己的开发环境。
  • 提供强大的运算库,支持先进 HMI 软件以及认知运算。 此外还支持 QNX® 实时操作系统,并在汽车领域具有成熟的应用经验。 凭借这种强大的环境,R-Car 入门套件非常适合作为开发平台,供开发人员用来开发高度专业化的开源汽车软件。
  • 具有高度可扩展性,适用于各种汽车运算应用
  • 具有汽车运算开发所必需的主要外设接口。 还有一个 440 引脚扩展端口,便于使用 R-Car 片上系统的所有外设引脚,使该套件可用于广泛的运算应用,从简单的高级计算机视觉开发环境,到诸如集成驾驶舱等大规模系统原型设计。

技术规格

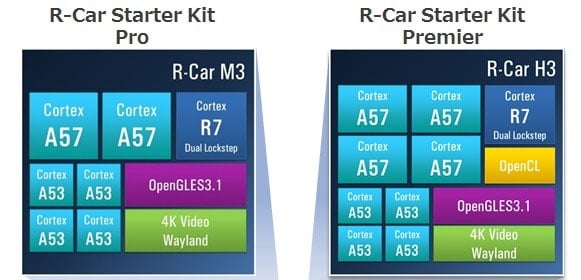

  • CPU
    • R-Car 入门套件高级版(采用 R-Car H3):
      • Arm CA57(Armv8)1.5GHz 四核,带 NEON/VFPv4,L1 缓存 I/D 48K/32K,L2 缓存 2MB
      • Arm CA53(Armv8)1.2GHz 四核,带 NEON/VFPv4,L1 缓存 I/D 32K/32K,L2 缓存 512K
      • LPDDR4 4GB 内存控制器,2 通道,每个 64 位宽
    • R-Car 入门套件高级版(采用 R-Car H3e-2G):
      • Arm Cortex-A57(Armv8)2.0 GHz 四核,带 NEON/VFPv4,L1 缓存 I/D 48K/32K,L2 缓存 2MB
      • Arm Cortex-A53(Armv8)1.2GHz 四核,带 NEON/VFPv4,L1 缓存 I/D 32K/32K,L2 缓存 512K
      • LPDDR4 4GB 内存控制器,2 通道,每个 64 位宽
    • R-Car 入门包专业版(采用 R-Car M3):
      • Arm CA57(Armv8)1.7GHz 双核,带 NEON/VFPv4,L1 缓存 I/D 48K/32K,L2 缓存 2MB
      • Arm CA53(Armv8)1.3GHz 四核,带 NEON/VFPv4,L1 缓存 I/D 32K/32K,L2 缓存 512K
      • LPDDR4 2GB 内存控制器,2 通道,每个 32 位宽
    • 三维图形引擎
    • 视频处理单元
    • 3 通道显示输出
    • 6 通道视频输入
    • SD 卡主机接口
    • USB 3.0 与 USB 2.0 接口
    • CAN 接口
    • 以太网 AVB
    • PCI Express 接口
  • 存储器
    • 内部 384KB 系统 RAM
    • 64MB HyperFlash™
    • 16MB QSPI 闪存
    • 8/32/64/128 GB eMMC
    • microSD 卡插槽
  • 连接器
    • CN1 扩展连接器(440 引脚)
    • CN2 QSPI 闪存模块
    • CN3 调试 JTAG
    • CN4 HDMI
    • CN5 USB 2.0
    • CN6 推拉式 microSD 卡座
    • CN7 以太网连接器 RJ45
    • CN8 LINE 输出
    • CN9 MIC 输入
    • CN10 调试串行
    • CN11 CPLD 编程 JTAG
    • CN12 调试串行
    • CN13 主电源输入(5 V DC)
    • CN14 CPU 风扇

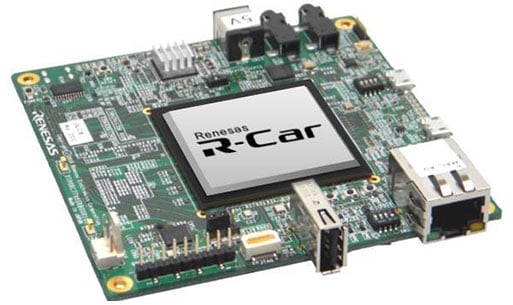

  • 主板规格
    • 尺寸:100mm × 100mm
    • 高度:57mm(带风扇)
    • 外部电源 5V/4A-8A,纹波和噪声 (Vp-p) 满载 200mV
