概览

描述

R-Car M3e 可广泛应用于需要中端计算的汽车应用中,例如车载娱乐信息系统、低端集成驾驶舱、联网网关、中央服务器。
也可以选择 2GHz 版 (M3e-2G),提供更高的 CPU 能力。
R-Car M3e(-2G) 完全兼容 R-Car H3e(-2G) 软件,因此,可以有效重新使用现有软件资源。

特性

  • 符合 ISO 26262 (ASIL-B) 汽车功能安全标准
  • 功能和性能得到优化,可用于广泛的应用。
  • 与先前的产品兼容,可以使用现有的生态系统,并能访问超过 180 家 R-Car 联盟合作伙伴

技术规格

  • 产品名称(产品型号)
    • R-Car M3e (R8A779M2)
    • R-Car M3e-2G (R8A779M3)
  • 电源电压:3.3V/1.8V (IO)、1.1V (LPDDR4)、0.9V(内核)
  • CPU 内核
    • Arm® Cortex®-A57 双路
    • Arm® Cortex®-A53 四核
    • Arm® Cortex®-R7 双锁步
  • 高速缓存存储器
    • Arm® Cortex®-A57 双路
      • L1 指令高速缓存:48KB
      • L1 操作数高速缓存:32KB
      • L2 高速缓存:1MB
    • Arm® Cortex®-A53 四核
      • L1 指令高速缓存:32KB
      • L1 操作数高速缓存:32KB
      • L2 高速缓存:512KB
    • Arm® Cortex®-R7 双锁步
      • L1 指令高速缓存:32KB
      • L1 操作数高速缓存:32KB
  • 外部存储器
    • LPDDR4-SDRAM
    • 最高工作频率:1600MHz
    • 数据总线带宽:32 位 x 2 通道 (12.8GB/s x 2)
  • 3D 图形:Imagination Technologies 的 PowerVR® 6XT 系列 GX6250
  • 视频
    • 显示输出 x 3 通道
    • 视频输入 x 8 通道
    • 视频编解码模块(H.265、H.264/AVC、MPEG-4、VC-1 等)
    • IP 转换模块
    • 缩放、1-D LUT/3D-LUT/1D-Histogram/2D-Histogram、颜色转换、超分辨率、旋转、有序抖动、清晰度、无损压缩/解压、有损压缩
    • TS 接口 x 2 通道
    • 信息和网络安全处理器
    • 失真补偿模块 x 4 通道 (IMR-LX4)
  • 音频
    • 音频 DSP
    • 采样率转换器 × 10 通道
    • 串行音频接口 × 10 通道
  • 存储接口
    • USB 3.0 主机接口 (DRD) × 1 端口 (wPHY)
    • USB 2.0 主机接口 × 1 端口 (wPHY)
    • USB 2.0 主机/功能/OTG 接口 × 1 端口 (wPHY)
    • SD 主机接口 × 4 通道 (SDR104)
    • 多媒体卡接口 × 2 通道
    • PCI Express 2.0 (1 lane) x 2 通道
  • 车载网络和汽车外围设备
    • 媒体本地总线 (MLB) 接口 × 1 通道(3 针接口)
      控制器局域网(CAN-FD 支持)接口 × 2 通道
      以太网 AVB 1.0-兼容 MAC 内置
    • 接口:RGMII
    • 以太网 AVB (802.1BA)
      • IEEE802.1BA
      • IEEE802.1AS
      • IEEE802.1Qav
      • IEEE1722
  • 安全
    • 加密引擎(AES、DES、哈希、RSA)x 2 通道
    • 系统 RAM
  • 其他外围设备
    • SYS-DMAC x 48 通道、实时 DMAC x 16 通道、
    • 音频 DMAC x 32 通道、音频(外围设备)DMAC x 58 通道
    • 32 位定时器 x 41 通道
    • PWM 定时器 × 7 通道
    • I2C 总线接口 × 8 通道
    • 串行通信接口 (SCIF) × 11 通道
    • SPI 多 I/O 总线控制器 (RPC) × 1 通道(HyperFlash™/QSPI 支持)
    • 时钟同步串行接口 (MSIOF) × 4 通道 (SPI/IIS)
    • 数字音频接口 (DRIF) × 4 通道
  • 低功率模式
    • 动态断电
    • AVS(自适应电压缩放)、DVFS(动态电压和频率缩放)、DDR-SDRAM 后备电源模式
  • 封装:1022 管脚BGA(29mm x 29mm、0.8mm 间距)
  • 开发环境:工具供应商提供的 Arm CPU集成开发环境

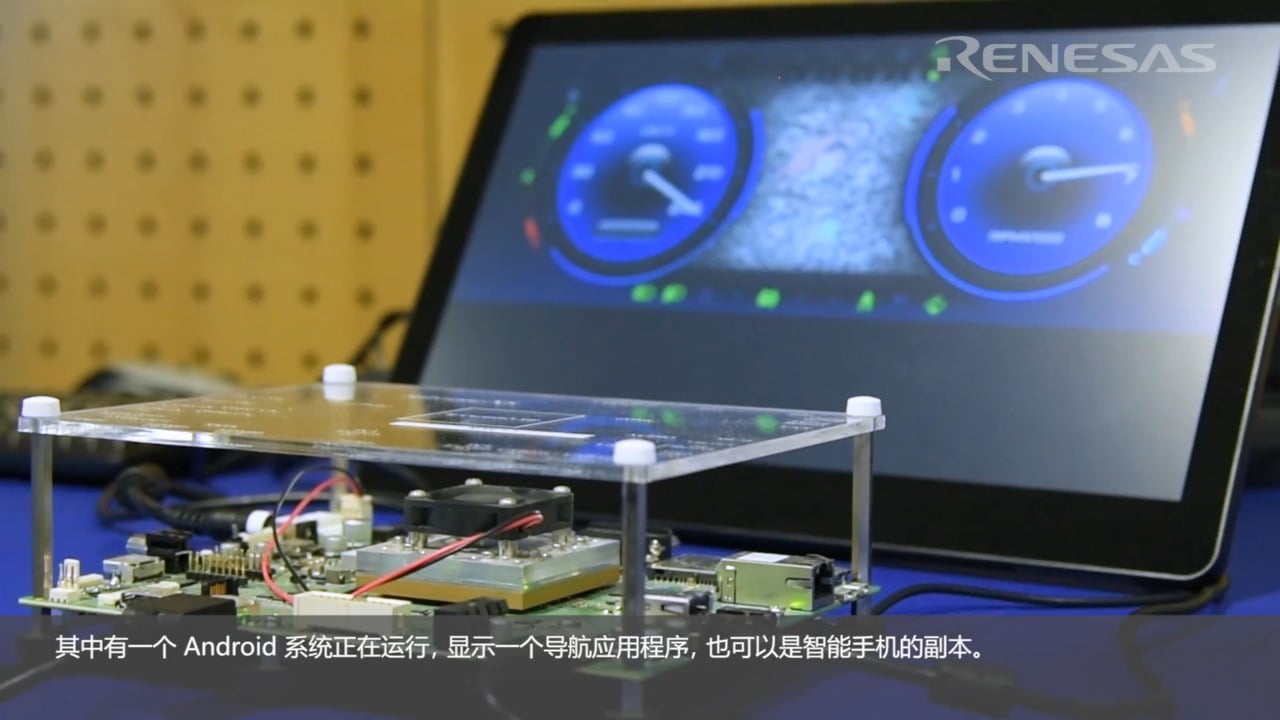

  • 评估板:还提供了一个具有以下特性的用户系统开发参考平台,可使用户高效地开展系统开发工作。
    • 包含以汽车信息系统为中心的外围设备电路,为用户提供实际的设备验证环境。
    • 可当做软件开发工具,用于应用软件等。
    • 可轻松实现自定义用户功能。
  • 软件平台
    • 支持的操作系统:Linux、Android™、QNX® Neutrino® RTOS、Integrity® 等。
    • OpenGL ES3.1 3D 图形库、多种兼容 OpenMAX IL I/F 的 H.265、H.264、MPEG-4 和 VC-1 视频标准以及兼容 OS 标准 API 的 BSP,可实现完整的系统概念。

Arm、Cortex 是 Arm Limited 的商标和注册商标。
PowerVR 是 Imagination Technologies Limited 的商标。
Android 是 Google Inc. 的注册商标。
QNX、neutrino 和 Blackberry 是 BlackBerry Limited 的商标,经 QNX Software System Limited 许可使用。
Green Hills Software 和INTEGRITY 是 Green Hills Software, Inc. 在美国和/或全球的商标或注册商标。
HyperFlash 是 Spansion LLC 在美国和其他国家的商标。
此外,本文件中的其他产品及服务名称均为各自所有者的商标及注册商标。
