封装信息
| CAD 模型: | View CAD Model |

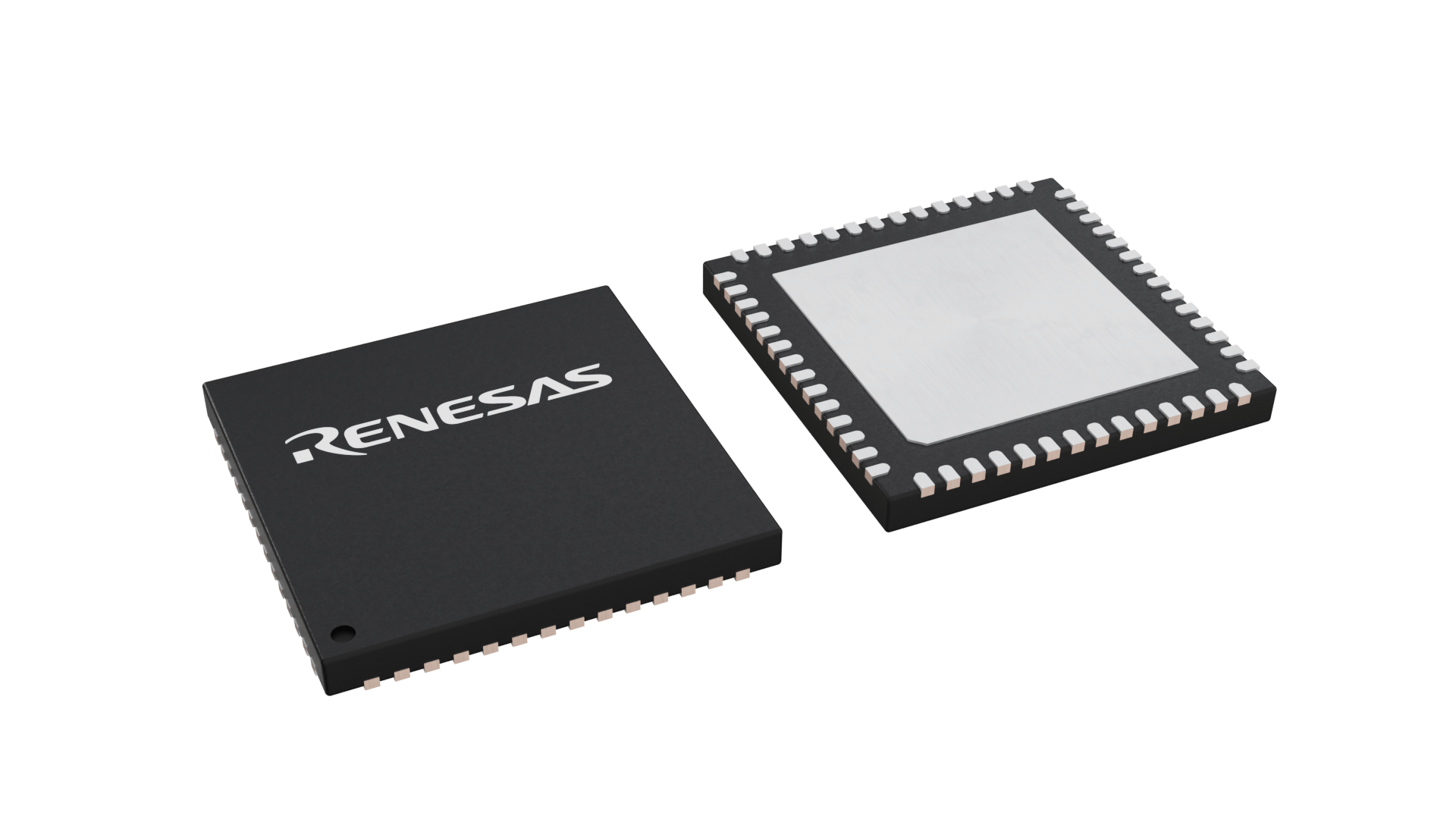

| Pkg. Type: | QFN56 |
| Pkg. Code: | |
| Lead Count (#): | 56 |
| Pkg. Dimensions (mm): | 8.0 x 8.0 x 0.85 |
| Pitch (mm): | 0.5 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
产品属性
| Pkg. Type | QFN56 |
| Lead Count (#) | 56 |
| Carrier Type | Tape & Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Temp. Range (°C) | -40 to +125°C |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| Advanced Features | Frame handler, Ready pulse detection, 8 status LED drivers, Current limit and overcurrent detection, NMOS gate drivers |
| Channels (#) | 4 |
| MOQ | 4500 |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 8.0 x 8.0 x 0.85 |
| Price (USD) | $5.14452 |
| Qty. per Reel (#) | 3000 |
| Supply Voltage (V) | 8 - 36 |
有关 CCE4511 的资源
描述
CCE4511 是一款基于 0.18μm HV-CMOS 技术的高压接口 IC，具有过压检测以及高温和过流保护功能。 典型应用是支持 IO-Link 标准的工业 IO 模块。 提供集成的 IO-Link 帧处理程序，它可以自动执行大多数低层通信任务，以提高应用程序性能。 这大大降低了微控制器的负载，从而为其他任务获得了更高的性能，即使使用速度较慢的微控制器也是如此。 不同的配置选项适用于各种应用领域。 CCE4511 为 连接符合 IO-Link 标准的工业传感器和执行器的4、8、12 和 16 端口 IO-Link 主站应用提供完美的解决方案。
对于完整的端到端系统解决方案，瑞萨电子还提供 CCE4503 单通道 IO-Link 设备收发器以及 RH4Z2501 单通道 IO-Link 设备和主站收发器。
