概览
描述
8A34002 IEEE 1588 系统同步器根据 IEEE 1588 精确时间协议（PTP）和同步以太网（SyncE）生成超低抖动的精确定时信号。 该器件可用作系统的单个定时和同步源，也可以将两个器件用作冗余对，以提高系统可靠性。 数控振荡器（DCO）可由运行在外部处理器上的 IEEE 1588 时钟恢复伺服软件进行控制。 该器件支持使用数字 PLL（DPLL）和其他时序模块实现同步设备时序源（SETS）以实现 SyncE 的物理层时序。 DCO 可单独使用 IEEE 1588 信息进行控制，也可根据 ITU-T G.8273.2 将 IEEE 1588 时间信息与来自 SyncE 的物理层频率信息相结合。 该器件可用于主动测量和补偿跨背板和跨电路板的时钟传播延迟，以确保系统中 IEEE 1588 时间戳单元（TSU）之间以最小的时间误差准确分配时间和相位。 该器件支持多个独立通道，用于控制 IEEE 1588 时钟合成、SyncE 时钟生成、抖动衰减和通用频率转换。 输入到输入、输入到输出、输出到输出的相位偏移都可以精确管理。 该器件输出超低抖动时钟，可直接同步运行速度高达 28Gbps 的 SERDES，以及 CPRI/OBSAI、SONET/SDH 和 PDH 接口和 IEEE 1588 TSU。
如需查看该产品系列中的其他器件，请访问 ClockMatrix 定时解决方案 页面。
为了在 IEEE 1588 系统中轻松实现同步，瑞萨电子经许可免费提供 PTP 时钟管理器软件 。

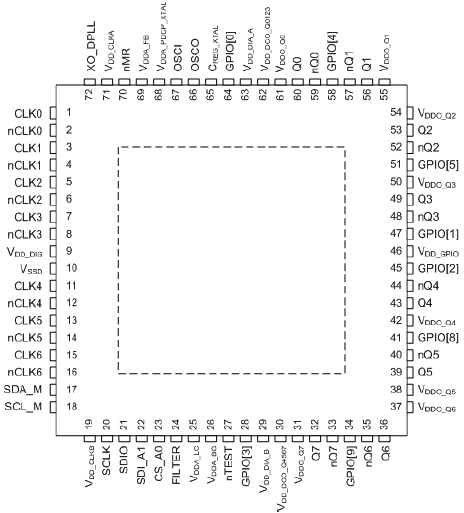

特性
- 四个独立的定时通道
- 抖动输出低于 150fs RMS（典型值）
- 数字 PLL（DPLL）可锁定 0.5Hz 至 1GHz 范围内的任何频率
- DPLL/数控振荡器（DCO）可产生 0.5Hz 至 1GHz 的任意频率
- DCO 输出可与任何 DPLL 或 DCO 的输出在相位和频率上保持一致
- DPLL 符合 ITU-T G.8262 同步以太网（SyncE）标准
- IEEE 1588 支持：
- DCO 可由外部 IEEE 1588 软件控制，以合成频率分辨率小于 1.11x10-16 的精密时间协议 (PTP) / IEEE 1588 时钟
- 组合总线简化了符合 ITU-T G.8273.2 的标准程序
- 用于相位测量和控制的精确（1ps）分辨率
- 所有输出/输入均可配置为 PWM 时钟信号的解码/编码
- PWM 可用于发送和接收嵌入式帧脉冲和同步脉冲，以及每日时间 (ToD) 和其他数据
- 该器件需要晶体振荡器或基模晶体：25MHz 至 54MHz
- 可选 XO_DPLL 输入允许更广的 XO、TCXO 或 OCXO 频率范围（1MHz 至 150MHz），适用于需要高稳定性本地振荡器的应用。
- 串行处理器端口支持 1MHz I2C 或 50MHz SPI
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| PTP Clock Manager for Linux 支持 IEEE 1588 和同步以太网通信要求。 PTP Clock Manager 具备时钟伺服和数据包延迟变化 (PDV) 滤波器，可满足 ITU-T 标准 G.8273.4 和 G.8263 的需求。
|
Protocol Stack | 瑞萨电子 |
| Timing Commander Timing Commander™ 是一个基于 Windows™ 的创新软件平台，通过这个平台，系统设计工程师可以通过直观且灵活的图形用户界面 (GUI) 对精密的计时设备进行配置、编程和监控。
|
Code Generator | 瑞萨电子 |
2 items
|
||
开发板与套件
开发
IEEE 1588 解决方案开发套件
IEEE 1588 解决方案开发套件，主设备和从设备之间时钟同步高达 <50 nSec，可为 5G 网络重建精确的同步信号。
IEEE 1588 是一款精确时间协议（PTP）系统，用于同步计算机网络中的时钟。 在局域网中，它可以将时钟精度控制在亚微秒范围内，因此它适用于测量和控制系统。 随着 5G 的到来，有大量的基站和 IoT 设备将需要大规模的网络同步。 瑞萨电子的 8A34002 同步时钟器件专为 IEEE 1588 应用而设计，我们的时钟恢复算法和精密时钟器件可为 5G 网络重建精确的同步信号。
Recommended Documents:
Test this Board Remotely
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
ClockMatrix Timing Solution for 100Gbps Interface Speeds (IEEE 1588, OTN, and SyncE)
Introducing the IDT ClockMatrix™ family of devices - high-performance, precision timing solutions designed to simplify clock designs for applications with up to 100 Gbps interface speeds.
They can be used anywhere in a system to perform critical timing functions, such as clock generation, frequency translation, jitter attenuation and phase alignment. A range of devices in the family support BBU, OTN, SyncE, synthesizer and jitter attenuator applications with several density options for each.
For more information, visit the ClockMatrix™ Timing Solutions page.
