Linux 专用 PTP 时钟管理软件

利用 Linux PTP 协议栈 (ptp4l) 和诸如 ClockMatrix™ 时钟器件，客户能够以开源方式开发非电信应用方案。 我们已经验证无论主时钟还是从时钟均可使用这种方式，极大简化设计难度、缩减上市时间，以保证客户更加专注于创新性、差异化和多方共赢的方案实现上。

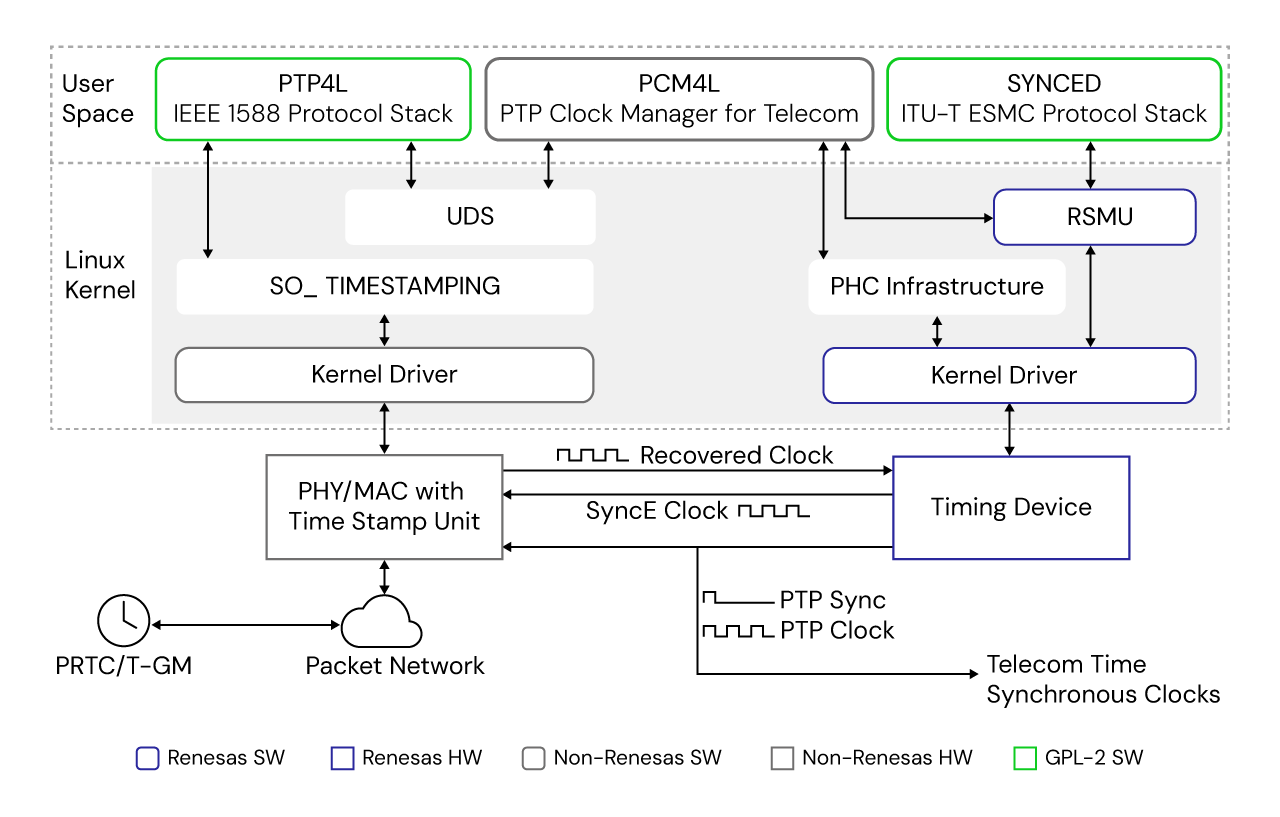

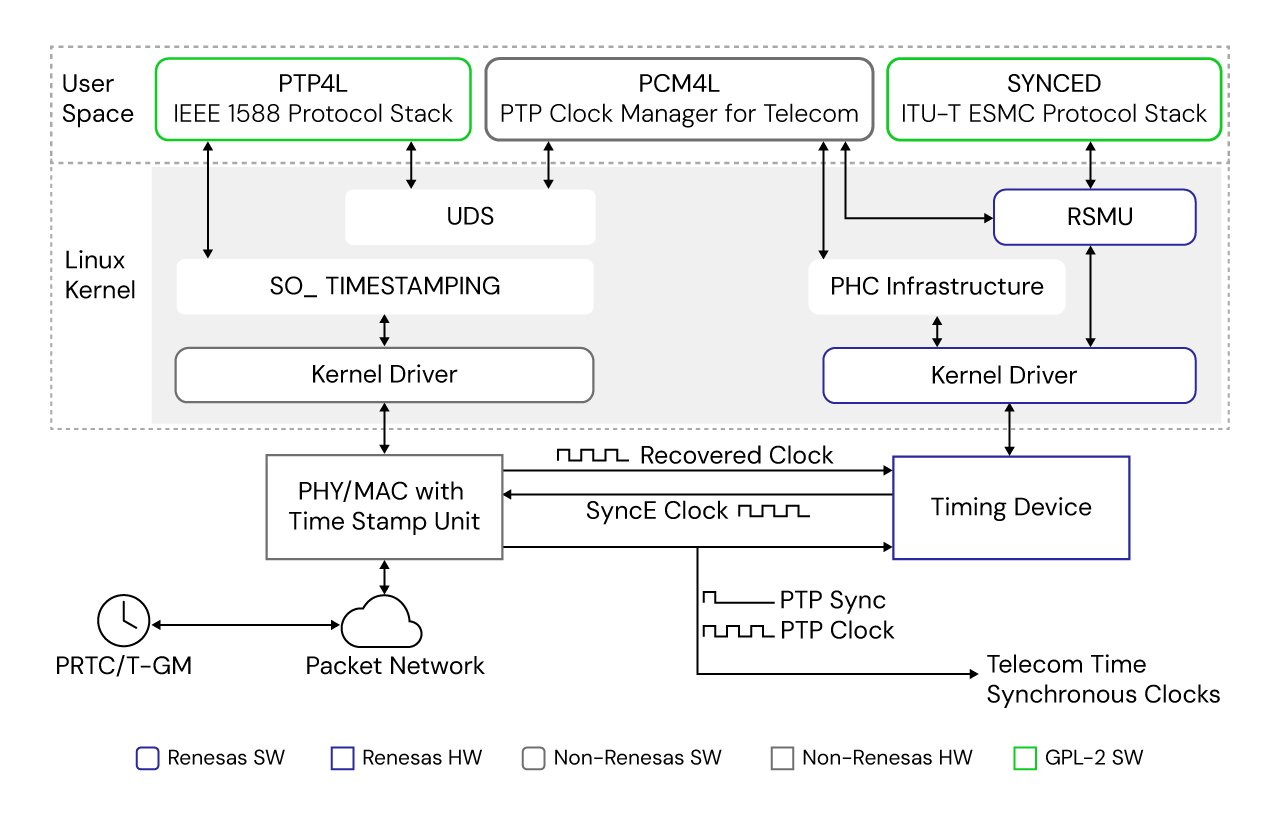

瑞萨推出基于 Linux 的精确时间协议（PTP）时钟管理软件（pcm4l）。该软件支持 IEEE 1588 和同步以太网的通信要求，从而实现满足严苛 ITU-T 标准的网络同步和时间分发。 PTP 时钟管理软件（pcm4l）兼容于 IEEE 1588-2008/2019 PTP 协议栈，作为补充它提供时钟伺服功能和报文时延变化（PDV）过滤功能，以满足 ITU-T G.273.4 和 G.8263 等标准。 瑞萨 ClockMatrix 时钟同步器件支持针对 ITU-T G.8273.2 的硬件滤波, 同时该产品也适用于更老的平台设备。 客户使用瑞萨时钟同步器件（比如 8A34001）进行设计， PTP 时钟管理软件完全免费（需要签订许可协议）。

和本软件配套，瑞萨开发并维护了基于 Linux 主分枝的 PTP 核心驱动程序，创建了时间戳管理方案并加以验证，建立起网络同步机制。 瑞萨积极与多个 TSU 供应商合作并将该驱动集成于他们的软件包中。 客户使用 PTP 时钟管理软件前，需要调用 PTP 驱动软件，并功能调试正常。 基于 AMD Zynq™ UltraScale+ ™ RFSoC 的设计请参考 ZCU670 评估套件和 2024.1 Ethernet TRD。 对于基于 AMD Zynq UltraScale+ MPSoC 的设计，瑞萨电子可提供 ZCU102 FPGA 夹层卡（FMC）以及基于 Vivado/PetaLinux 2020.1 的相关文件。 更多设计帮助需求，请联系当地销售咨询付费支持。

瑞萨电子时钟合成器驱动程序设置的主要来源是 Linux 内核。 我们的入树驱动程序可在驱动程序/ptp（用于 ptp_clockmatrix.c、ptp_clockmatrix.h、ptp_idt82p33.c 和 ptp_idt82p33.h）和驱动程序/mfd（用于 rsmu、rsmu_i2c 和 rsmu_spi）的内核源中找到。 由于内核接受最新版本的驱动程序会有延迟，而且单独分配与内核保持一致也会延迟，因此我们还为客户提供了一个站点，以便在 renesas/linux-ptp-driver-package (github.com) 获取最新版本（树外）的驱动程序设置。 该站点还提供 rsmu 驱动程序来源，后者提供 pcm4l 和用户软件用于访问时钟合成器的其他接口。

为了处理 ESMC（以太网同步消息通道）质量级消息并控制 SyncE DPLL，瑞萨电子根据 ITU-T G.8264 (03/2018) 和 ITU-T G.781 (04/2020) 标准提供同步以太网后台程序（synced）软件。

基于 Linux Kernel，PTP 时钟管理软件和 ClockMatrix 时钟器件的强大组合，客户可以非常容易地将瑞萨方案和任意供应商的 TSU 融合设计，并在电信以及非电信场景中应用。 很多 TSU 供应商均提供基于 Linux 内核的驱动程序，用于创建即插即用开发环境。

目前，全球通信网络以及基于因特网的同步需求不断增长； 网络部署不断优化以满足越来越严格的同步精度要求。 运营商也在通过 O-RAN 迁移和设备白牌方案，不断寻求成本优化和突破创新。 随着新进服务商不断加入市场争夺，用开源软件支持同步以太网和 IEEE 1588 的呼声不断高涨。 瑞萨电子通过率先推出此类软件，即 Precision Time Protocol (PTP) Clock Manager for Linux，带来了令人惊叹的解决方案。
