Evaluation Kit for RC32614A ClockMatrix
This is the evaluation kit for the Renesas RC32614A ClockMatrix System Synchronizer for IEEE 1588. The RC32614A provides six independent timing channels that can be...
概览
简介

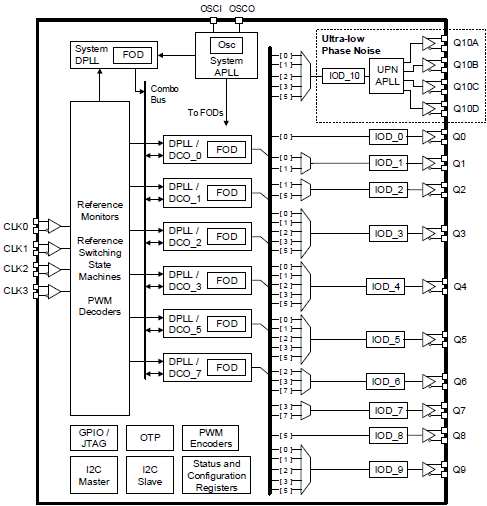

RC32614A IEEE 1588 系统同步器根据 IEEE 1588 精确时间协议（PTP）和同步以太网（SyncE）生成超低抖动的精确定时信号。 该器件可用作系统的单个定时和同步源，也可以将两个器件用作冗余对，以提高系统可靠性。
数控振荡器（DCO）可由运行在外部处理器上的 IEEE 1588 时钟恢复伺服软件进行控制。 该器件支持使用数字 PLL（DPLL）和其他时序模块实现同步设备时序源（SETS）以实现 SyncE 的物理层时序。 DCO 可单独使用 IEEE 1588 信息进行控制，也可根据 ITU-T G.8273.2 将 IEEE 1588 时间信息与来自 SyncE 的物理层频率信息相结合。
该器件可用于主动测量和补偿跨背板和跨电路板的时钟传播延迟，以确保系统中 IEEE 1588 时间戳单元（TSU）之间以最小的时间误差准确分配时间和相位。 该器件支持多个独立通道，用于控制 IEEE 1588 时钟合成、SyncE 时钟生成、抖动衰减和通用频率转换。 所有输入到输入、输入到输出和输出到输出相位偏差均可精确管理。 该器件输出超低抖动时钟，可直接同步高达 112Gbps 的 PAM-4 PHY，以及 CPRI/OBSAI、SONET/SDH 和 PDH 接口和 IEEE 1588 TSU。
特性
- 六个独立的定时通道
- 超低相位噪声（UPN）、宽带模拟 PLL（APLL）通道，抖动小于 88fs RMS
- 数字 PLL（DPLL）可锁定 0.5Hz 至 1GHz 范围内的任何频率
- DPLL/数控振荡器（DCO）可产生 0.5Hz 至 1GHz 的任意频率
- DCO 输出可与任何 DPLL 或 DCO 的输出在相位和频率上保持一致
- DPLL 符合 ITU-T G.8262 同步以太网（SyncE）标准
- IEEE 1588 支持：
- DCO 可由外部 IEEE 1588 软件控制，以合成频率分辨率小于 1.11x10-16 的精密时间协议 (PTP) / IEEE 1588 时钟
- 组合总线简化了符合 ITU-T G.8273.2 的标准程序
- 用于相位测量和控制的精确（1ps）分辨率
- 所有输出/输入均可配置为 PWM 时钟信号的解码/编码
- PWM 可用于发送和接收嵌入式帧脉冲和同步脉冲，以及每日时间（ToD）和其他数据
- 该器件需要晶体振荡器或基模晶体：25MHz 至 54MHz
- 可选 XO_DPLL 输入允许更广的 XO、TCXO 或 OCXO 频率范围（1MHz 至 150MHz），适用于需要高稳定性本地振荡器的应用。
- 串行处理器端口支持 1MHz I2C 或 50MHz SPI
产品对比
应用
- 高达 112Gbps PAM-4 的参考时钟
- 400/800Gbps 披萨盒和模块化交换机和路由器
- 光传输网络
- 同步以太网设备
- 符合 ITU-T G.8273.2 标准的电信边界时钟（T-BC）和电信时间从属时钟（T-TSC）
