FemtoClock™ 3 8 输出抖动衰减器与多频时钟合成器评测套件
这是用于 RC32308A FemtoClock™ 3 抖动衰减器和时钟发生器的评测套件。 RC32308A 能够提供一个可配置为数字 PLL 或数控振荡器 (DCO) 的独立定时通道，并具有多达 4 个独立频域，这些频域可以锁定到外部参考输入，或锁定到自由运行晶体或振荡器。 DPLL...
概览
描述

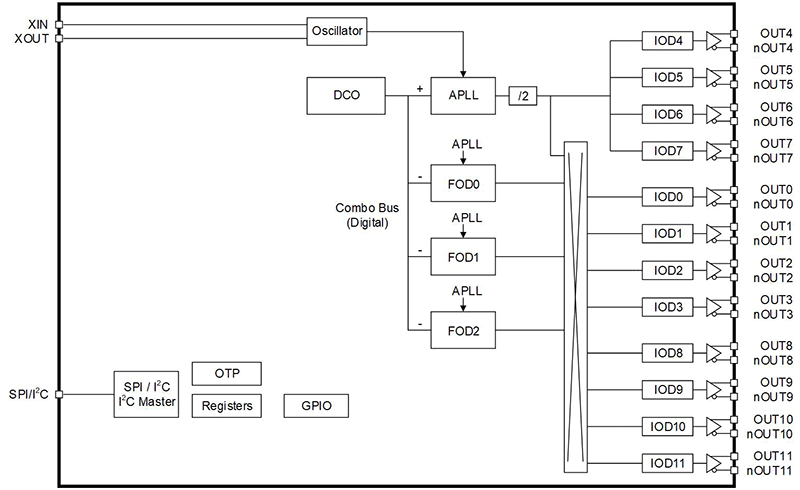

RC223xxA（RC22308A 和 RC22312A）是一款高性能、低功耗的小型时钟发生器，来自瑞萨电子的高性能 FemtoClock™ 3 系列。 它支持 100G/200G/400G/800G SerDes 数据中心设备参考时钟应用的超低抖动时钟。 它还配备了三个小数输出分频器 (FOD)，支持多达四个频率域。
特性
- 超低抖动性能：典型时钟频率312.5MHz 的均方根抖动（12KHz-20MHz）性能可低至 50fs。
- 多样化的电源选择：可使用单路 1.8V 电源轻松运行设备，同时可兼容SCL/SDA 3.3V 电平接口（只需要 VDDD33_SERIAL 管脚使用用 3.3V电源）。
- 支持 DCO 模式：利用 DCO 模式可获得更多的灵活性与效率优势。
- 启动方式灵活可配：通过外部 EEPROM 的支持，可在启动阶段自动载入配置，从而简化配置流程。
- 灵活的通信接口：可在 SPI 或 I2C 通信协议之间自由选择。
- 多种 OTP 配置：启动阶段可支持多达四种OTP 配置中自动载入。
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
FemtoClock™ 3 12 路 输出抖动衰减器与多频时钟合成器评测套件
此 RC32312A-EVK 评测套件用于评测 RC32312A FemtoClock™ 3 抖动衰减器和时钟发生器。 RC32312A 可提供一个独立时钟域，可配置为数字锁相环(DPLL) 或数控振荡器 (DCO) ，并具有多达 4 个独立频率域，这些频域可以锁定到外部参考输入，或锁定到自由运行晶体或振荡器。 DPLL...
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
Ultra-Low Jitter FemtoClock 3 Family Overview
Introducing the industry's lowest jitter 25fs RMS clock generator and jitter attenuator.
Video List
新闻和博客
| 瑞萨推出兼顾超低功耗和卓越25fs-rms抖动性能的全新FemtoClock™ 3时钟解决方案 | 新闻 | 2024年4月18日 |
