概要
正如所有设计人员都知道的，在为电路板设计选择 timing devices 时，了解相位噪声性能非常重要。 问题在于，并不是每个人都能轻松获得相位噪声分析仪 （PNA）。 特别是对于 programmable timing devices，用户希望看到特定 configuration 的性能。 Renesas Programmable Clocks Live Bench Measurement 工具使任何人都可以简单方便地评估其主要的時鐘產品系列（如 VersaClock®、FemtoClock™ 和 ProXO）的性能。
快速、准确的结果

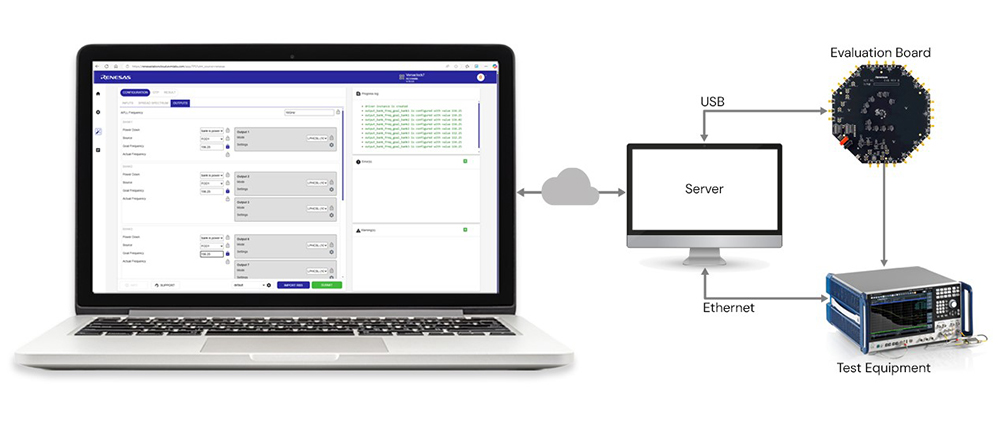

Live Bench Measurement 工具允许用户配置设备并提供實際相位噪声测量，而无需电路板或实验室设备。 这些测量模拟了在现场实验室环境中获得的测量结果，但提供 24/7 全天候访问，无需预订，也无需为每次使用提交技术支持需求。
软件输入
用户可以从 RICBox GUI 导入现有的 .rbs（配置）文件，也可以在工具中从头开始创建配置。 然后，用户可以请求自动相位噪声测量。 大多数 Renesas 时钟可以支持多种配置。 例如，VersaClock 7 允许多达 27 种配置存储在芯片上一次性可编程 （OTP） 存储器或外部 I2C EEPROM 中。此編程的VersaClock 7可以重複使用多個設計。 该工具也可支持多种配置测量。 一旦通過驗證 ，就可以在不同平台上使用相同的零件编号。
软件输出

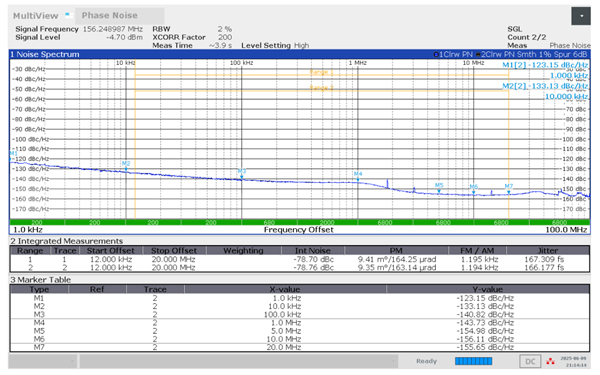

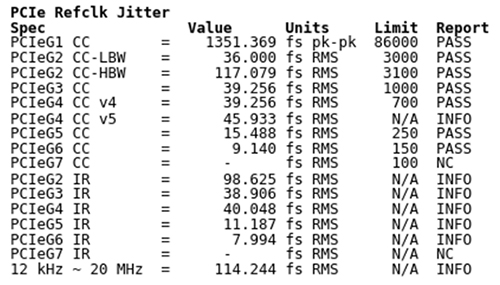

摘要结果将以 .txt、.csv 和 .rbs 格式提供。 相位噪声屏幕捕获，包括標準無spur 的相位噪声，以及每个输出的数据偏移与相位噪声格式。 对于 100MHz HCSL 的输入，将计算 PCIe 抖动数据，其中包括比较每代 PCIe 不同规格的 PCIe 图。 然后可以生成可订购的零件编号，并可以提出样品请求。
旨在帮助电路板设计人员
使用 Renesas 的 Programmable Clocks Live Bench Measurement 工具，评估相位噪声不再受实验室访问或设备的限制。 用户可以从任何地方配置设备并查看实时的实验室质量测量 - 无需硬件，无需等待，无需麻烦。 这是评估 VersaClock、FemtoClock 和 ProXO 系列性能的一种轻松方法 - 随时、全年無休。
資源
访问 Programmable Clocks Live Bench Measurement 工具 ，立即开始配置！ 要了解有关 Renesas 时钟和计时系列的更多信息，请访问：
