特性
- 128 resistor taps
- SPI serial interface
- Non-volatile storage of wiper position
- Wiper resistance: 70Ω typical at 3.3V
- Shutdown mode
- Shutdown current 5µA max
- Power supply: 2.7V to 5.5V
- 50kΩ or 10kΩ total resistance
- High reliability
- Endurance: 1,000,000 data changes per bit per register
- Register data retention: 50 years at T≤55 °C
- 10 Ld MSOP and 10 Ld TDFN package
- Pb-free (RoHS compliant)

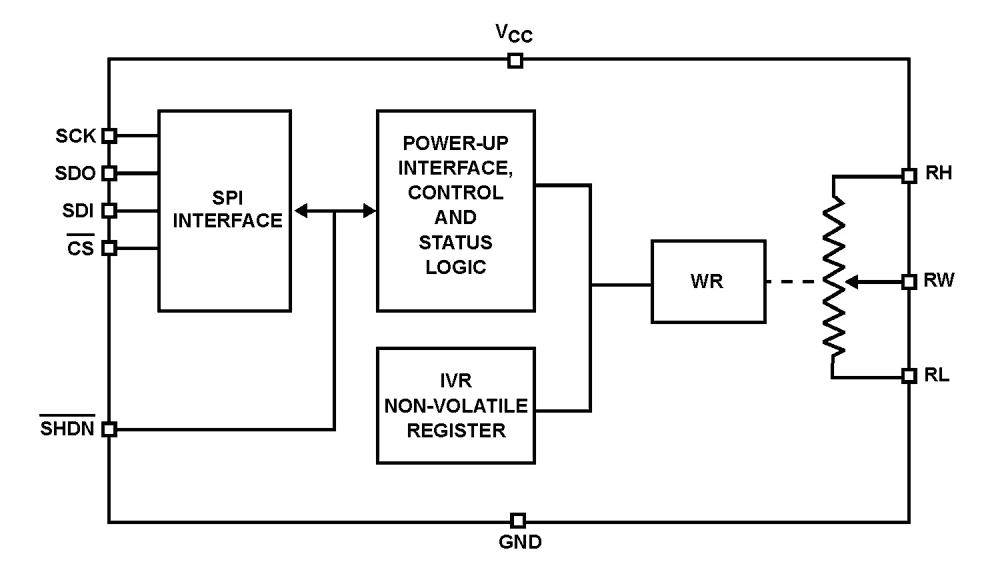

ISL22416 Functional Diagram
描述
Support is limited to customers who have already adopted these products.
The ISL22416 integrates a single digitally controlled potentiometer (DCP) and non-volatile memory on a monolithic CMOS integrated circuit. The digitally controlled potentiometer is implemented with a combination of resistor elements and CMOS switches. The position of the wiper is controlled by the user through the SPI serial interface. The potentiometer has an associated volatile Wiper Register (WR) and a non-volatile Initial Value Register (IVR) that can be directly written to and read by the user. The contents of the WR controls the position of the wiper. At power-up the device recalls the contents of the DCP's IVR to the WR. The DCP can be used as three-terminal potentiometer or as two-terminal variable resistor in a wide variety of applications including control, parameter adjustments, and signal processing.
| Part Number | Status | Samples | Stock | Package | Lead Count (#) | Carrier Type | Pkg. Dimensions (mm) | Pb (Lead) Free | Temp. Range (°C) |
|---|---|---|---|---|---|---|---|---|---|
| ISL22416WFRT10Z | Obsolete | N/A | Out of Stock | TDFN | 10# | Tube | 3.0 x 3.0 x 0.75 | No | -40 to +125°C |
| ISL22416WFRT10Z-TK | Obsolete | N/A | Out of Stock | TDFN | 10# | Reel | 3.0 x 3.0 x 0.75 | No | -40 to +125°C |
| ISL22416WFU10Z | Obsolete | N/A | Out of Stock | MSOP | 10# | Tube | 3.0 x 3.0 x 0.85 | No | -40 to +125°C |
| ISL22416WFU10Z-TK | Obsolete | N/A | Out of Stock | MSOP | 10# | Reel | 3.0 x 3.0 x 0.85 | No | -40 to +125°C |
加载中
- EOL 通告英语PDF 200 KB PLC15033 2015年6月11日
- 产品变更通告英语PDF 117 KB PCN11059 2011年6月17日
- 应用说明英语PDF 281 KB an1425 2008年5月22日AI 生成的摘要: Digitally Controlled Potentiometers (DCPs) offer precise resistance control with configurations in both serial and parallel modes, featuring fixed resistors and various resistance options. The ISL22317 model provides 1% precision with 128 taps and can function as a two-terminal variable resistor or three-terminal potentiometer, delivering high accuracy and low temperature coefficient. DCPs can outperform DACs in fine tuning within limited ranges, offering better resolution with fewer bits. Resolution varies with voltage and tap count, as detailed in the provided tables. Usage guidelines and liability disclaimers emphasize proper application and safety considerations.
- 应用说明英语PDF 251 KB an1699 2004年1月19日AI 生成的摘要: This document outlines important legal disclaimers and usage guidelines for semiconductor products. It emphasizes user responsibility for product design, disclaims liability for damages, and prohibits unauthorized modifications or reverse engineering. Products are categorized by quality grades with specific application recommendations. Users must comply with safety, environmental, and export regulations. Renesas disclaims warranties and liability for improper use or noncompliance. Contact information for global sales offices is provided.
- 应用说明英语PDF 503 KB an9675 1999年8月13日AI 生成的摘要: Effective Number of Bits (ENOB) depends critically on precise coherence in A/D sampling, with small frequency shifts significantly impacting accuracy. Unwrapping reconstructs coherently sampled sine waves, while windowing controls spectral leakage by shaping the acquisition window. Resampling and interpolation adjust sample sets to avoid leakage in FFT analysis. Different window functions balance side lobe levels and bandwidth, affecting spectral resolution and leakage reduction.
- 应用说明英语PDF 287 KB an9705 1997年2月21日AI 生成的摘要: Coherent sampling requires the ratio of signal frequency to sampling frequency to be a rational number, expressed as ko/N. When this condition is not met, frequency smearing occurs across bins. Data Acquisition Systems (DAS) can mitigate this by windowing, fixing sampling frequency and tuning input frequency, or fixing input frequency and tuning sampling frequency. The latter two methods are practical for most systems. Pseudo-code illustrates the frequency response for non-integer ko values.
