特性
- 宽输入电压范围：4.5V 至 80V
- 宽输出电压范围：0.8V 至 76V
- 栅极驱动电压：5.3V
- 4 个 FET 驱动器
- 双路交错输出或具有交错式双相操作的单路输出
- 可编程频率：100 kHz 至 2 MHz
- 恒定输出电压和输出电流反馈环路控制
- 轻载效率提高
- 低纹波二极管仿真和突发模式操作
- 可编程的软启动
- 支持启动至预偏置电源轨
- 支持具有级联相位交错的均流
- 外部时钟同步
- 通过 PLL 或频率抖动控制的精确相位角输出
- PGOOD 指示器
- 输出电流监视器
- PWM/DE/Burst 三个可选模式
- 精确的 EN/UVLO 阈值：±2%
- 低关断电流：5μA
- 全面保护：OCP（逐脉冲和可选的打嗝或恒流模式）、OVP、OTP 和 UVP

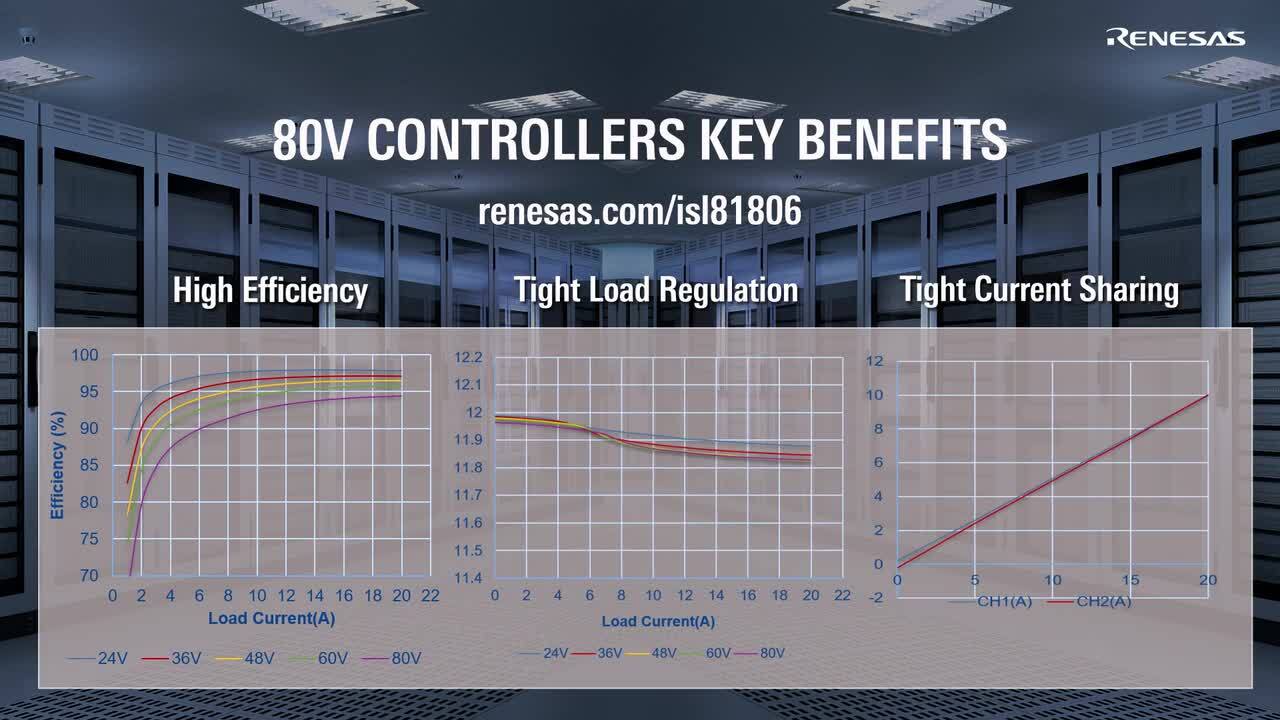

描述
ISL81806 是一款基于 E 型 GaN 的双路同步降压控制器，可产生两个独立输出或一个具有两个交错相位的输出。 该控制器具有高达 80V 的宽输入和输出电压范围，适用于电信、数据中心和计算应用。
ISL81806 提供 5.3V 的栅极驱动器电压，以满足 E 型 GaN 器件应用。 ISL81806 采用峰值电流模式控制，两个输出具有相位交错功能。 每个输出都有一个电压调节器、电流监视器和平均电流调节器，以提供独立的平均电压和电流控制。 内部锁相环（PLL）振荡器可确保 100 kHz 至 1 MHz 的精确频率设置，并且振荡器可与外部时钟信号同步，以实现频率同步和相位交错并联应用。 该 PLL 电路可以输出相移可编程时钟信号，该信号可扩展到三个、四个和六个阶段。
ISL81806 具有可编程软启动和精确的阈值使能功能，以及一个电源良好指示器，可简化电源轨排序。 它还在两个输出上提供全面的保护功能，例如 OVP、UVP、OTP 和 OCP。 该 IC 采用节省空间的 32 Ld 5mm × 5mm TQFN 封装，带有 EPAD。
产品参数
| 属性 | 值 |
|---|---|
| Outputs (#) | 2 |
| Topology [Rail 1] | Buck |
| Input Voltage (Min) [Rail 1] (V) | 4.5 |
| Input Voltage (Max) [Rail 1] (V) | 80 - 80 |
| Output Voltage (Min) [Rail 1] (V) | 0.8 |
| Output Voltage (Max) [Rail 1] (V) | 76 |
| Output Current (Max) [Rail 1] (A) | 20 |
| Switching Frequency Range (Typical) (kHz) | 100 - 2000 |
| Qualification Level | Standard |
| Temp. Range (°C) | -40 to +125°C |
| Simulation Model Available | iSim |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TQFN | 5.0 x 5.0 x 0.75 | 32 | 0.5 |
应用
- 电信通讯
- 服务器和数据中心
- 汽车电子
- 工业设备
- 电力系统
