概览
描述

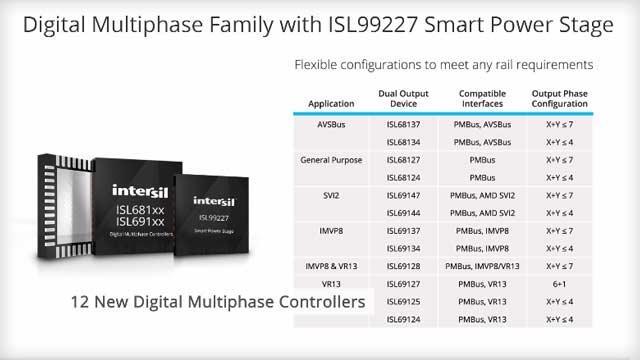

ISL99227 和 ISL99227B 是智能功率级（SPS）产品，分别与 ISL68xxx/69xxx 数字多相（DMP）控制器和相位倍增器（ISL6617A）兼容。 ISL99227 和 ISL99227B 集成了高精度电流和温度监控器，可反馈至控制器和倍增器，形成一个完整的多相 DC/DC 系统。 这些器件移除了 DCR 传感网络设计及与其相关的热补偿来简化设计并提高性能。 通过专用的 LFET 控制引脚实现了轻载高效。 采用行业领先的热增强型 5x5 PQFN 包装，实现最小 PCB 整体面积。 ISL99227 和 ISL99227B 具有兼容 3.3V 和 5.0V 的三态 PWM 输入，与瑞萨的多相 PWM 控制器配合使用，可在异常工作条件下提供可靠的解决方案。 ISL99227 和 ISL99227B 还集成了 UVLO、过热和过流故障保护功能，提高了系统性能和可靠性。 漏极开路故障报告引脚简化了 SPS 和 Renesas 控制器之间的握手过程，并可用于在启动和故障条件下禁用控制器。
特性
- 输入范围：+4.5V 至 +18V
- 支持 60A 直流电流
- ISL99227 兼容 3.3V 三态 PWM 输入
- ISL99227B 兼容 5.0V 三态 PWM 输入
- 下坡电流感测
- ±3% 精度电流监视器（IMON），带 REFIN 输入
- 带 OT 标记的 8mV/°C 温度监测器
- 专用低侧 FET 控制输入
- 全面的故障防护, 实现高系统可靠性
- 高侧 FET 短路和过流保护
- 过温保护
- VCC 和 VIN 欠压锁定（UVLO）
- 漏极开路故障报告输出
- 高达 2MHz 的开关频率
- 符合 RoHS 规范，豁免 7a、32 Ld 5x5 PQFN
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 924 KB | |
| 产品咨询 | PDF 271 KB | |
| 其他 | PDF 293 KB | |
| 产品变更通告 | PDF 215 KB | |
| 产品变更通告 | PDF 212 KB | |
| 应用说明 | PDF 509 KB | |
| 应用说明 | PDF 397 KB | |
7 items
|
||
设计和开发
开发板与套件
评估
3+1 Phase Digital Multiphase Controller Evaluation Board
The ISL68134-31P-EV1Z evaluation board provides users a method of evaluating the ISL68134 digital multiphase device. Included on the board is a high-performance transient load generator capable of replicating the type of high di/dt loads typical of today's high current ASICs. For a full...
Recommended Documents:
评估
6+1 Phase Digital Multiphase Controller Evaluation Board
The ISL68137-61P-EV1Z evaluation board provides users a method of evaluating the ISL68137 digital multiphase device. Included on the board is a high-performance transient load generator capable of replicating the type of high di/dt loads typical of today's high current ASICs. For a full...
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
