RA2A1 MCU 群组评估套件
EK-RA2A1 评估套件可通过瑞萨电子的灵活配置软件包 (FSP) 和各种 IDE，帮助用户对 RA2A1 MCU 群组的特性轻松进行评估，并对嵌入系统应用程序进行开发。
入门
运行快速入门示例项目
- EK-RA2A1 板已经预先烧录了快速入门示例项目（在“下载”页面中提供了示例项目）。
- 用户可使用连接至...
概览
描述
EK-RA2A2 评估套件使用户能够轻松评估 RA2A2 MCU产品组的功能，并使用瑞萨电子的 灵活软件包 （FSP） 和 e2 studio IDE 开发嵌入式系统应用。 用户可利用丰富的板载功能，以及选择热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2A2 开发板预编程了快速入门示例项目（EK-RA2A2 示例项目包中提供的源代码）。
- 使用连接到 2V 电源的微型 USB 设备电缆，通过 USB 调试端口 （J10） 为 EK-RA5A2 板供电。 白色电源 LED 指示灯将会亮起。
- 快速入门示例项目将通过闪烁蓝色用户 LED 开始执行。
- 请参阅 EK-RA2A2 – 快速入门指南 ，了解快速入门示例项目的其他功能。
开发嵌入式应用程序
- 修改快速入门示例项目 – 有关导入、修改和构建快速入门示例项目的说明，请参阅 EK-RA2A2 快速入门指南 。
- 从许多其他示例项目之一（在 EK-RA2A2 示例项目的捆绑包中提供）开始 – 从许多示例项目中进行选择，了解 RA2A2 MCU 产品组的不同外设。 这些示例项目可以作为开发自定义应用程序的绝佳起点。
构建自定义硬件
- 首先构建功能原型 - 将 EK-RA2A2 板与您选择的生态系统附加组件结合使用。
- 构建定制硬件 – 参考 EK-RA2A2 设计包中提供的设计和制造信息开发定制硬件。
特性
- MCU 本体引脚连接
- R7FA2A2AD3CFP MCU
- 48MHz，Arm® Cortex-M23®内核
- 512KB代码闪存（双组），48KB SRAM
- 100 引脚，LQFP 封装
- 通过 3 个 20 引脚和 1 个 40 引脚公头访问原生引脚
- 用于精密电流消耗测量的MCU电流测量点
- 多个时钟源 - RA MCU 振荡器和子时钟振荡器晶体，提供精密 32.768 kHz 参考时钟。
- RA MCU 内部提供额外的低精度时钟（48MHz、8MHz、32.768kHz）
- 生态系统和系统控制访问
- 两个 5 V 输入源
- USB（调试）
- 外部电源（使用表面贴装钳位测试点和电源输入通孔）
- SEGGER J-Link™ 板载编程器和调试器
- 三种调试模式
- 板载调试 （SWD） – 通过 J-Link
- 调试 （SWD） – 通过 J-Link、Arm® Keil® ULINK™、IAR I-jet™、Renesas E2/E2 Lite 等。
- 调试输出（SWD、JTAG）– 通过 J-Link
- 用户 LED 灯和按钮
- 三个用户 LED（红色、蓝色、绿色）
- 电源 LED（白色）指示稳压电源的可用性
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- 2 个 Seeed Grove® 系统 （I2C/模拟） 连接器
- SparkFun® Qwiic® 连接器
- 2 个 Digilent Pmod™（SPI 和 I2C）连接器
- Arduino™ (Uno R3) 连接器
- MikroElektronika™ mikroBUS™ 连接器
- MCU 启动配置跳线
- 两个 5 V 输入源

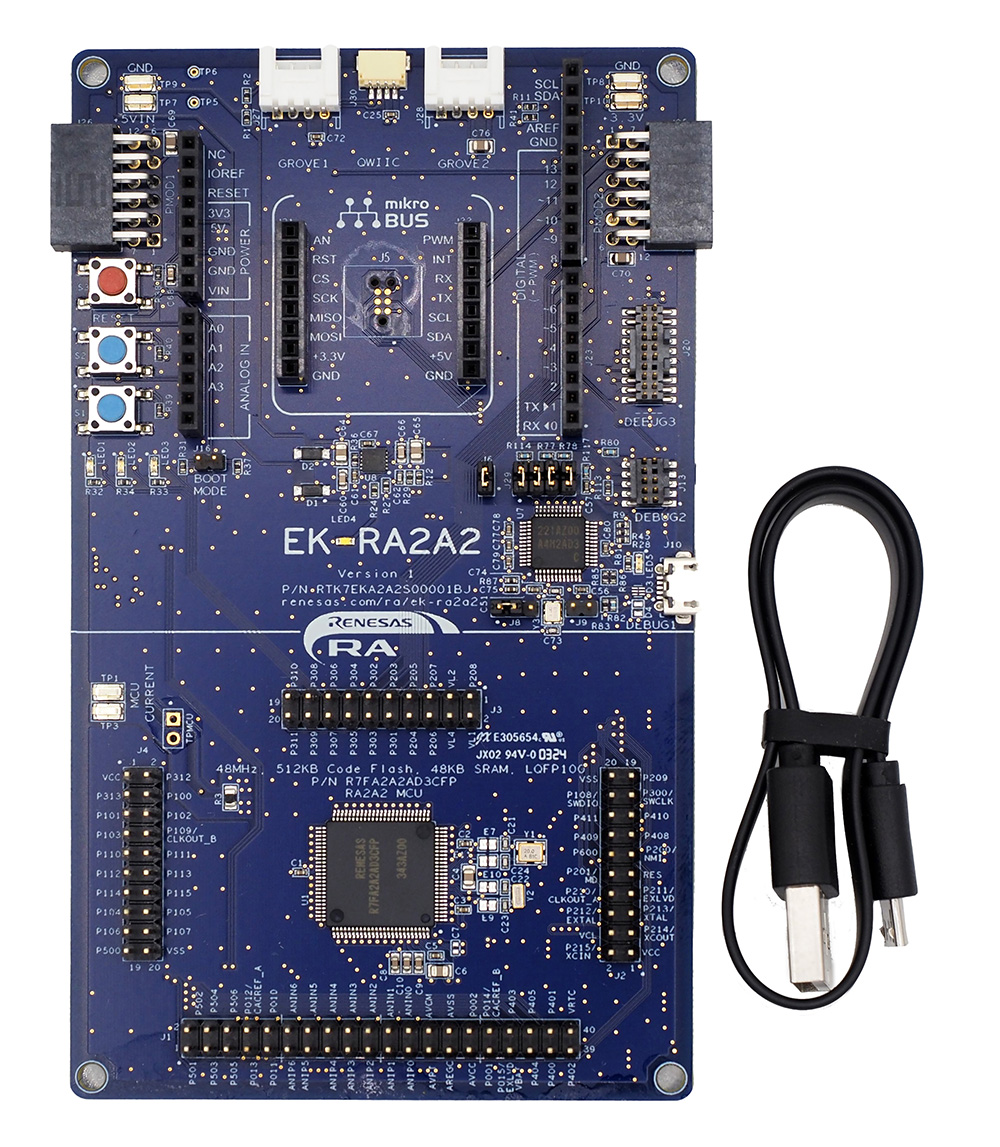

- 套件内容：EK-RA2A2 v1 板、micro USB 设备电缆（A 型公头转 micro-B 公头）
应用
- 能源管理设备
- 工业自动化
- 楼宇自动化
- 家用电器
- 医疗和保健
- 数码家电/消费类产品
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 快速入门指南 | PDF 1.10 MB 日本語 | |
| 手册 - 开发工具 | PDF 1.88 MB 日本語 | |
| 原理图 | ZIP 80.16 MB | |
| 应用笔记 | PDF 585 KB | |
| 工具新闻 - 发布公告 | PDF 318 KB 日本語 | |
| 应用笔记 | PDF 1.50 MB 日本語 | |
| 发行说明 | PDF 1.45 MB 日本語 | |
| 工具新闻 - 发布公告 | PDF 180 KB 日本語 | |
| 传单 | PDF 353 KB 日本語 | |
9 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| QE for AFE: Development Assistance Tool for Analog Front End This development assistance tool supports the development of embedded systems to perform high-precision sensing for microcontrollers with built-in analog front-end (AFE). [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RX]
|
Solution Toolkit | 瑞萨电子 |
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| e² studio 基于 Eclipse 的瑞萨集成开发环境（IDE）。
【支持 MCU/MPU：RA、RE、RX、RL78、RH850、Renesas Synergy、RZ】
|
IDE and Coding Tool | 瑞萨电子 |
| 快速连接平台 快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
|
Software and Hardware Development Tools | 瑞萨电子 |
5 items
|
||
样例程序
相关评估板和套件
RA2L1 MCU 群组评估套件
EK-RA2L1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2L1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2L1...
RA2E1 MCU 群组评估套件
EK-RA2E1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E1...
RA2E2 MCU 群组评估套件
EK-RA2E2 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E2 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E2...
RA2E1 MCU 群组快速原型板
RA2E1 快速原型板配备了 R7FA2E1A93CFM 微控制器，是一块专门用于各种应用原型开发的评估板。内置E2 Lite仿真器同级别的仿真器电路，无需增设工具即可实现程序的写入/调试。标配Arduino Uno及Pmod™端口，能够通过PCB板上的通孔访问微控制器所有引脚，具备高扩展性。
样例代码可用于演示 RA2E1 MCU...
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
Fast Prototyping Board for RA2E2 MCU Group
RA2E2 Fast Prototyping Board is an evaluation board specialized for prototype development for a variety of applications. It has a built-in emulator circuit equivalent...
RA2E3 MCU 群组快速原型板
RA2E3 快速原型板配备了 R7FA2E3073CFL 微控制器，是一块专门用于各种应用原型开发的评估板。内置SEGGER J-Link™仿真器电路，无需增设工具即可实现程序的写入/调试。标配Arduino Uno™及Pmod™端口，能够通过PCB板上的通孔访问微控制器所有引脚，具备高扩展性。
样例代码可用于演示 RA2E3 MCU...
产品选项
当前筛选条件
视频和培训
RA2A2 48 MHz Arm® Cortex®-M23 Core MCU
An overview of the ultra-low power, feature-rich MCUs ideal for global energy management and a variety of industrial applications. Get all the details on the RA2A2 page.
Video List
新闻和博客
| MCU如何为节能社会做出贡献 | 博客 | 2024年3月21日 |
| 瑞萨推出全新MCU，支持高分辨率模拟功能与固件在线升级功能，助力客户系统实现节能目标 | 新闻 | 2024年3月21日 |
| Develop Faster Using Example Projects for RA MCU Innovation Kits for IoT | 博客 | 2022年1月28日 |
| Quickly Programming RA MCU Innovation Kits for IoT | 博客 | 2022年1月28日 |
| Accelerate Debugging Using RA MCU Innovation Kits for IoT Applications | 博客 | 2021年11月18日 |
| Beginning to Innovate Has Never Been Easier | 博客 | 2021年11月11日 |
证书
EK-RA2A2 套件符合以下认证/标准。 请参阅 EK-RA2A2 用户手册，了解免责声明、注意事项和有关认证的更多详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- 符合台湾中国国家标准 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- 中国 SJ/T 113642014，10 年环境保护使用期限
安全标准
- UL 94V-0
