RA2L1 MCU 群组评估套件
EK-RA2L1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2L1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2L1...
概览
简介
EK-RA2E2 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E2 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E2 板具有预先编程过的快速入门示例项目（EK-RA2E2 示例项目包中提供源代码）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA2E2 板。 白色电源 LED 指示灯将会亮起。
- 快速入门示例项目将开始运行，蓝色用户 LED 灯将开始闪烁。
- 请参见 EK-RA2E2 快速入门指南，了解快速入门示例项目的其他功能。
开发嵌入式应用程序
- 修改快速入门示例项目 – 请参见 EK-RA2E2 快速入门指南，了解导入、修改和构建快速入门示例项目的相关说明。
- 从其他众多的示例项目（由 EK-RA2E2 示例项目包提供）当中的一个开始 – 用户可从多个示例项目中进行选择，了解 RA2E2 MCU 产品组的各种外围设备。 这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。
构建自定义硬件
- 通过构建多功能原型开始 – 用户可对具备自选生态系统插件的 EK-RA2E2 板加以利用。
- 构建自定义硬件 – 用户可参考 EK-RA2E2 设计包中提供的设计和制造信息来开发自定义硬件。

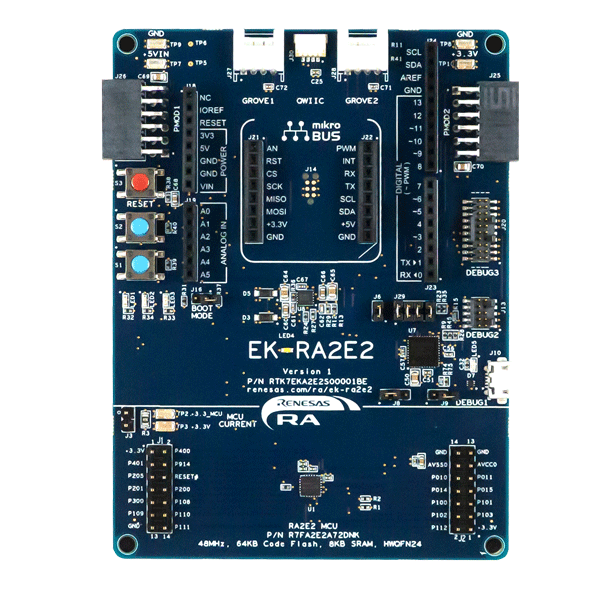

特性
- MCU 本体引脚连接
- R7FA2E2A72DNK MCU
- 48MHz，Arm Cortex®-M23 内核
- 64KB 代码闪存，8KB SRAM
- 24 引脚，HWQFN 封装
- 通过原型友好阳引脚接头接入本体引脚
- MCU 电流测量点
- 生态系统和系统控制访问
- 多重 5V 输入源
- USB（调试模式）
- 外部供电
- SEGGER J-LinkTM 板载编程器和调试器
- 调试模式
- 板载调试 (SWD) – J-Link
- 输出调试 (SWD) – J-Link
- 输入调试 (ETM, SWD & JTAG) – J-Link，Arm® Keil® ULINKTM，IAR I-jetTM，瑞萨电子E2/E2 Lite等
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 显示调节电源可用性的电源 LED 指示灯（白色）
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- MikroElektronika™ mikroBUS 连接器
- SparkFun® Qwiic® 连接器
- 两个 SeeedGrove® 系统（I2C 和模拟）连接器
- 两个 Digilent Pmod™（SPI 和 UART）连接器
- Arduino™ (Uno R3) 连接器
- MCU 启动配置
- 多重 5V 输入源

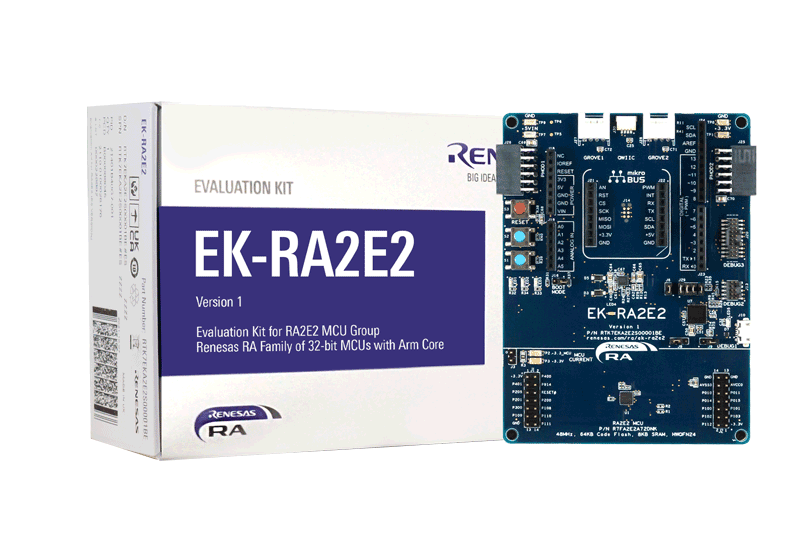

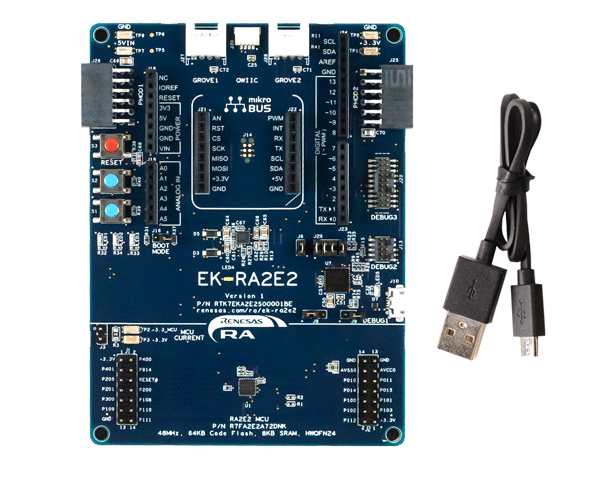

- 套件内容：EK-RA2E2 板, Micro USB 设备电缆（Type A male 转 Micro B male）
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件 [支持 MCU/MPU 和器件：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery Family、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0]
|
Programmer (Unit/SW) | 瑞萨电子 |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| 快速连接平台 快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
|
Software and Hardware Development Tools | 瑞萨电子 |
4 items
|
||
样例程序
相关评估板和套件
开发板与套件
RA2A1 MCU 群组评估套件
EK-RA2A1 评估套件可通过瑞萨电子的灵活配置软件包 (FSP) 和各种 IDE，帮助用户对 RA2A1 MCU 群组的特性轻松进行评估，并对嵌入系统应用程序进行开发。
入门
运行快速入门示例项目
- EK-RA2A1 板已经预先烧录了快速入门示例项目（在“下载”页面中提供了示例项目）。
- 用户可使用连接至...
RA2E1 MCU 群组评估套件
EK-RA2E1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA2E1...
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
RA2 Series Kits for Renesas Advanced (RA) Microcontrollers
Kickstart IoT and embedded systems development using Renesas EK-RA2E1 and EK-RA2L1, Evaluation Kits for RA2E1 and RA2L1 MCU Groups. Familiarize yourself with the kit architecture, key features, quick start example project and many useful resources to begin innovating quickly.
Video List
新闻和博客
| 博客 | 2022年6月8日 | ||
| 博客 | 2022年3月25日 | ||
| 博客 | 2021年12月3日 | ||
| 博客 | 2021年12月3日 | ||
| 博客 | 2021年11月15日 | ||
| 博客 | 2021年11月11日 |
证书
EK-RA2L 满足以下认证/标准要求。 请参见 EK-RA2E2 用户手册，了解免责声明、注意事项以及与证书相关的详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- 符合台湾中国国家标准 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- 中国 SJ/T 113642014，10 年环境保护使用期限
安全标准
- UL 94V-0
