特性
- 48MHz Arm Cortex-M23
- 高达 128kB 的闪存以及 16kB SRAM
- 4kB 数据闪存，提供与 EEPROM 类似的数据存储功能
- 从 25 引脚封装扩展至 64 引脚封装
- 1.6V - 5.5V 的宽工作电压范围
- 增强型电容式触摸感应单元 (CTSU)
- 12 位 ADC，LPACMP，温度传感器
- 32 位通用 PWM 定时器，16 位通用 PWM 定时器，低功耗异步通用定时器
- 实时时钟
- SCI（UART、简单 SPI、简单 I2C）
- 独立的 SPI 接口/I2C 多主接口
- 安全功能
- 加密功能
- 多种封装选择（LQFP、QFN、LGA、BGA 及 WLCSP）

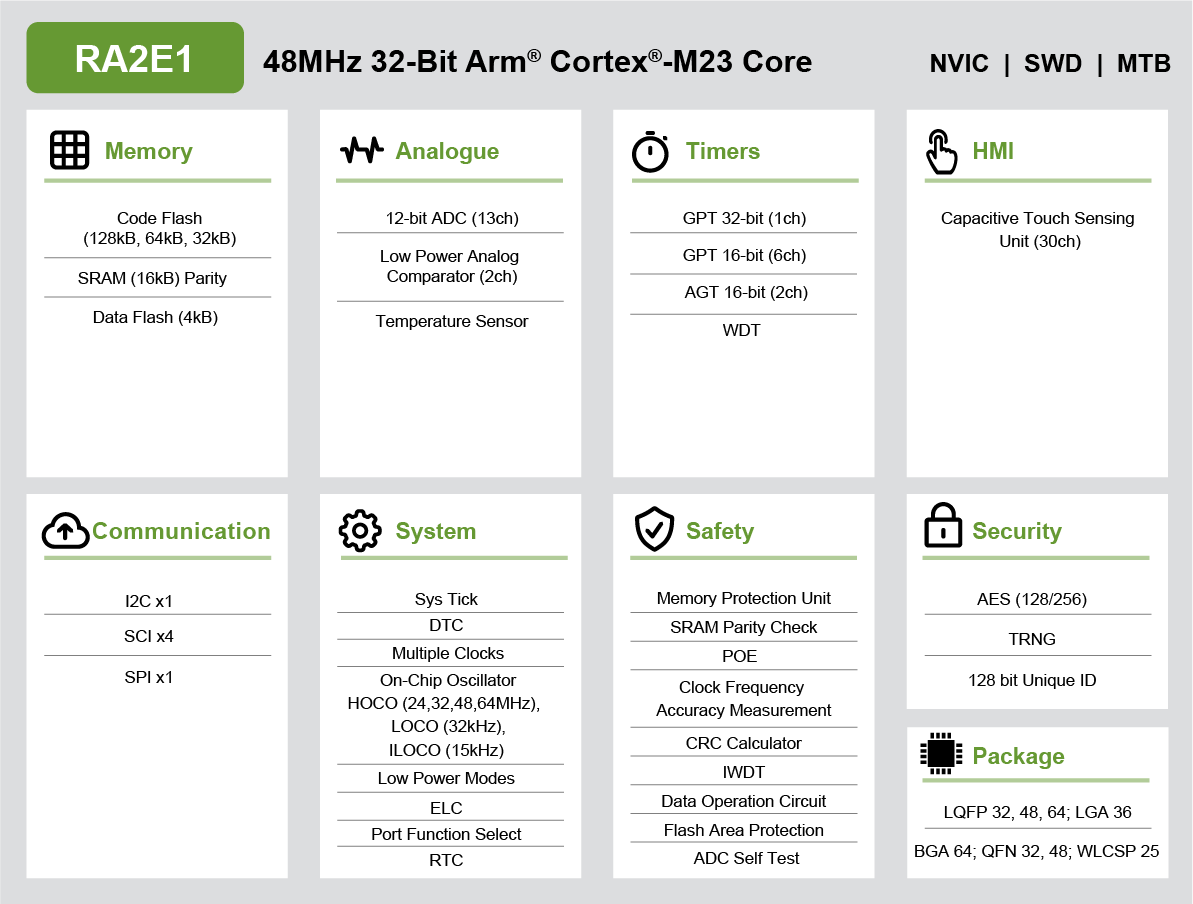

描述
RA2E1 产品群是 RA 系列的入门级单芯片微控制器，基于48MHz Arm® Cortex®-M23 内核，具有高达 128kB 的代码闪存以及 16kB 的 SRAM 。 这款产品采用优化的制程和瑞萨电子的低功耗工艺技术，是业界一流水平的超低功耗微控制器。 RA2E1 产品支持 1.6V 至 5.5V 的宽工作电压范围和多种封装，如 LQFP、QFN、LGA、BGA 和 WLCSP。 RA2E1 可与 RA2L1 产品群引脚和外围设备兼容，特别适用于电池供电应用以及空间受限应用，以及其他需要高性能和低功耗的系统。
产品参数
| 属性 | 值 |
|---|---|
| Main CPU | Arm Cortex-M23, ARM Cortex-M23 |
| Program Memory (KB) | 32, 64, 128 |
| RAM (KB) | 16 |
| Carrier Type | Bulk (Tray), Full Carton (Tray), Full Tray (Tray), Tape & Reel |
| Supply Voltage (V) | - |
| I/O Ports | 21, 26, 30, 40, 56 |
| DRAM I/F | No |
| Temp. Range (°C) | Ta = -40 to +85, Ta = -40 to +105 |
| Operating Freq (Max) (MHz) | 48 |
| Ethernet speed | No |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 3, 4 |
| SPI (ch) | 1 |
| I2C (#) | 1 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| SDHI (ch) | 0 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 9, 10, 11, 14 |
| 32-Bit Timer (ch) | 1 |
| 16-Bit Timer (ch) (#) | 6 |
| Standby operable timer | Yes |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 2 |
| 16-Bit A/D Converter (ch) | 0 |
| 14-Bit A/D Converter (ch) | 0 |
| 12-Bit A/D Converter (ch) | 8, 10, 12, 13 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 10, 11, 14, 20, 30 |
| Image Codec | No |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID, TRNG, AES |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| HWQFN | 5 x 5 x 0.8 | 32 | 0.5 |
| HWQFN | 7 x 7 x 0.8 | 48 | 0.5 |
| HWQFN | 8 x 8 x 0.8 | 64 | 0.4 |
| LFQFP | 7 x 7 x 1.7 | 32 | 0.8 |
| LFQFP | 7 x 7 x 1.7 | 48 | 0.5 |
| LFQFP | 14 x 14 x 1.7 | 64 | 0.8 |
| LFQFP | 10 x 10 x 1.7 | 64 | 0.5 |
| LQFP | 7 x 7 x 1.7 | 32 | 0.8 |
| LQFP | 14 x 14 x 1.7 | 64 | 0.8 |
| QFN | 8 x 8 x 0.8 | 64 | 0.4 |
| VFBGA | 4 x 4 x 0.99 | 64 | 0.4 |
| WFLGA | 4 x 4 x 0.76 | 36 | 0.5 |
| WLCSP | 2 x 2 x 0.5 | 25 | 0.4 |
应用方框图
|
数字控制全自动意式浓缩咖啡机
AI 驱动的意式浓缩咖啡机，配备大型触摸屏和智能云连接。
|
|
数字控制空气炸锅烤箱
此款智能空气炸锅设计支持传感器技术，并采用触控式 HMI，可快速烹制出健康美味的食物。
|
|
便携式电源系统
具有 240W USB-C、3.6KW 双向充电和数字控制的便携式电源系统。
|
|
电池供电摄像头，拥有人工智能物体检测和运动感应功能
电池供电人工智能摄像头，具有高效的运动检测、快速启动和低功耗物体分类功能。
|
|
电容式触控输液液位监测仪
输液监测仪可监测液位，在各种液罐应用场景中提供可靠的警报。
|
|
显示器调光系统
用于显示器的调光系统，具有 QR 反激式、DC/DC 降压、LDO 和 MCU，可实现精确的背光控制。
|
|
IO-Link 传感器
该系统可通过 IO-Link 通信实现智能传感器控制。
|
|
20 至 28 芯电池组（高达 118V）
可扩展的 20 至 28 芯电池组设计，可选蓝牙连接功能。
|
|
非接触式按键
采用电容式传感的非接触式按键设计，确保在各种环境中的卫生和可靠性。
|
|
超低功耗 Wi-Fi 和低功耗蓝牙智能锁
低功耗智能锁系统，支持指纹识别，实现安全的无线控制。
|
|
基于双向可控硅的电机控制器
基于双向可控硅（triac）的电机控制器提供经济高效、可靠的交流电机控制，易于集成，适用于小型系统。
|
|
工业以太网网关和传感器系统
快速启动模块可实现传感器和网关的无缝以太网连接。
|
|
智能抽油烟机
增强的触摸控制和先进的 MCU 为智能抽油烟机提供卓越的功能和创新。
|
|
支持 Wi-Fi 连接的加热炉控制器
支持 Wi-Fi 连接的加热炉控制器具有精确传感、安全合规和远程监控功能，适用于现代 HVAC 系统。
|
其他应用
- 一般用途
- 消费者应用
- 家用电器
- 工业自动化
- 楼宇自动化
- 医疗与保健
