概览
描述

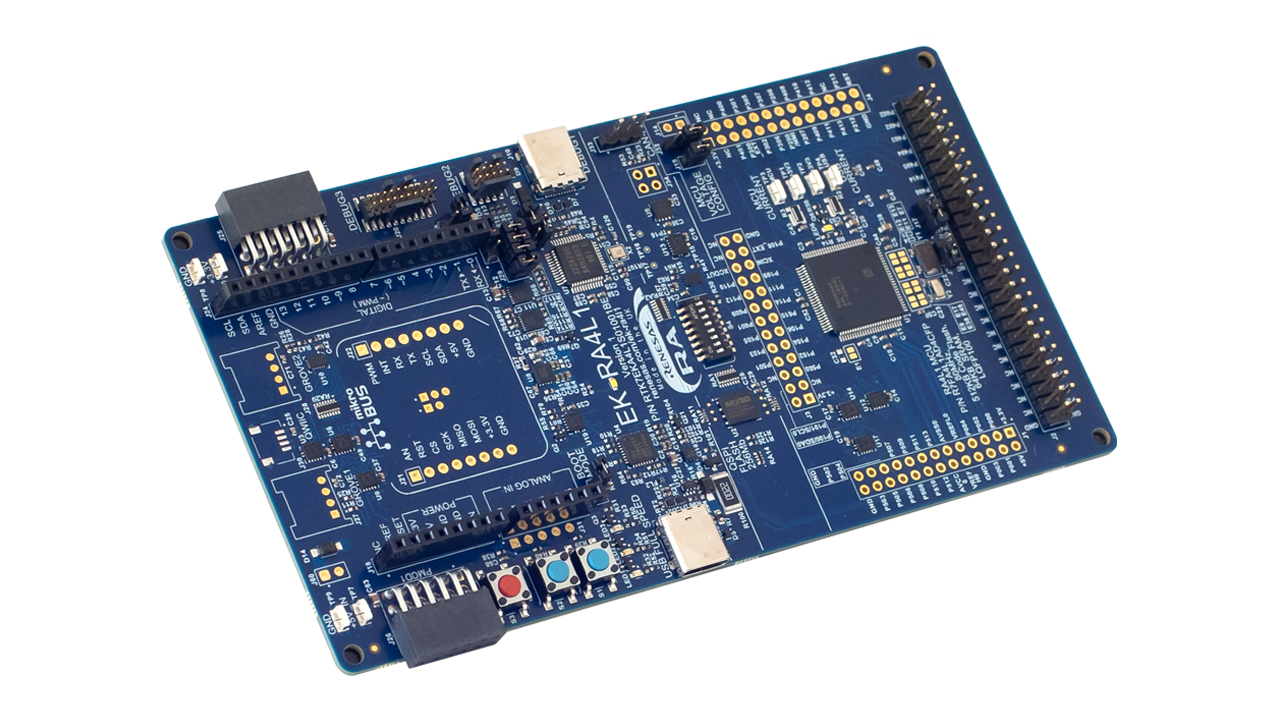

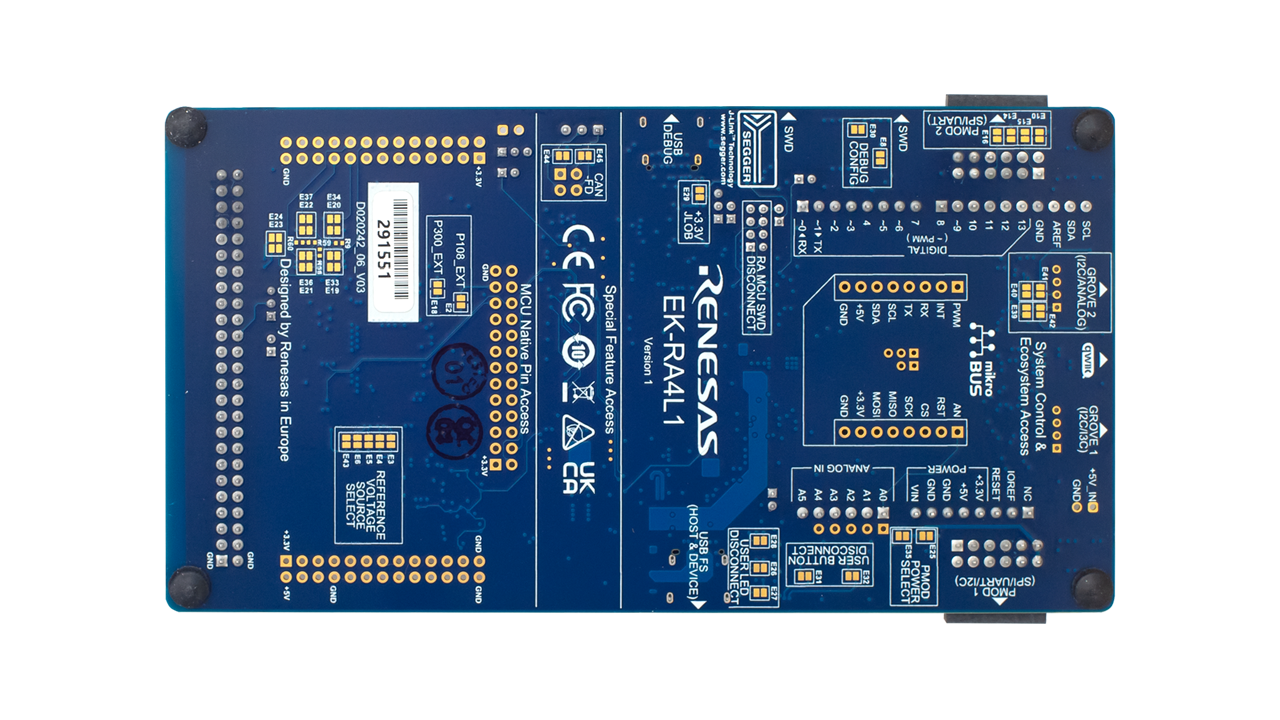

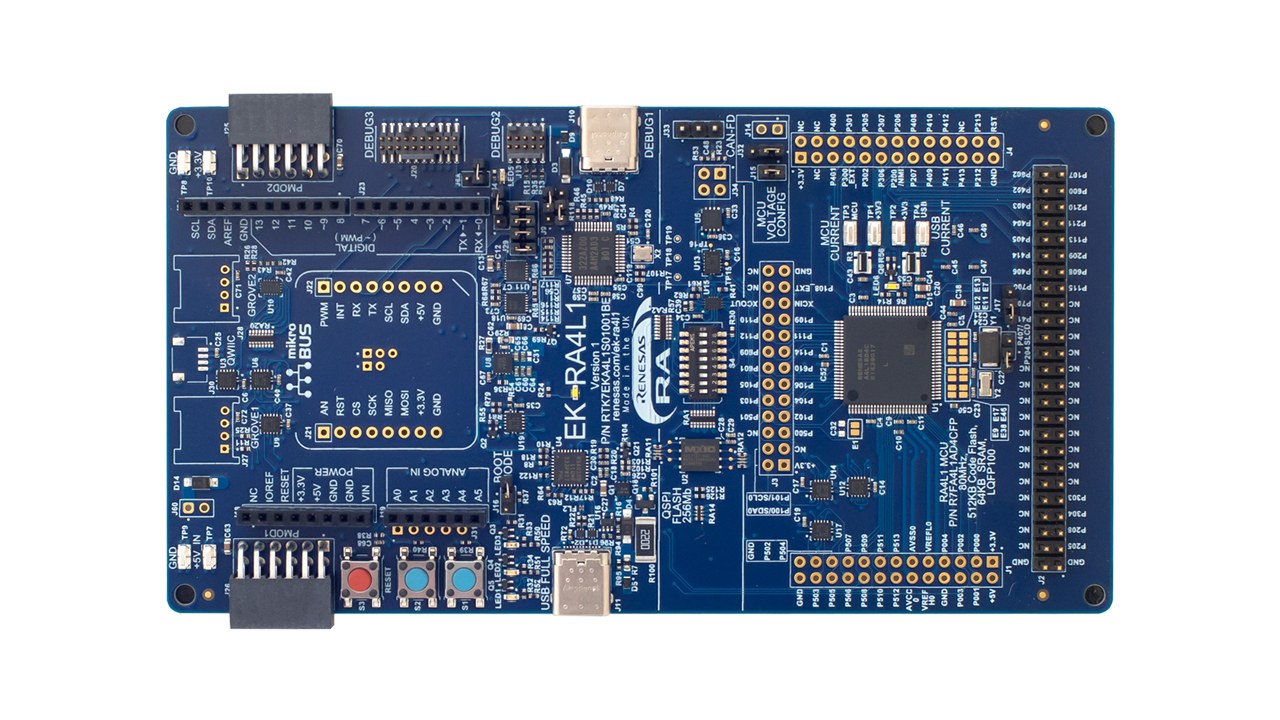

EK-RA4L1 评估套件可通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA4L1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能及其自选的热门生态系统插件，将创意变为现实。
入门指南
运行快速入门示例项目
- EK-RA4L1 开发板预编程了快速入门示例项目（EK-RA4L1 示例项目包中提供的源代码）。
- 使用连接到 5V 电源的微型 USB 设备电缆，通过 USB 调试端口 （J10） 为 EK-RA4L1 板供电。 白色电源 LED 指示灯将会亮起。
- 快速入门示例项目将开始运行，蓝色用户 LED 灯将开始闪烁。
- 请参阅 EK-RA4L1 v1 Quick Start Guide (PDF | English, 日本語)，了解快速入门示例项目的其他功能。
开发嵌入式应用程序
- 修改快速入门示例项目 – 请参阅 EK-RA4L1 快速入门指南，了解相关导入、修改和构建快速入门示例项目的说明。
- 从许多其他示例项目之一（在 EK-RA4L1 示例项目的捆绑包中提供）开始 – 从许多示例项目中进行选择，了解 RA4L1 MCU 产品组的不同外设。 这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。
构建自定义硬件
- 通过构建多功能原型开始 – 用户可对具备自选生态系统插件的 EK-RA4L1 板加以利用。
- 构建自定义硬件 – 用户可参考 EK-RA4L1 设计包中提供的设计和制造信息来开发自定义硬件。
特性
- 特殊功能访问
- 32MB（256Mb）外部 Quad-SPI 闪存
- CAN-FD （3 针接头）
- 配置开关
- MCU 本体引脚连接
- R7FA4L1BD4CFP MCU（简称 RA MCU）
- 80MHz，Arm® Cortex®-M33 内核
- 512KB 代码闪存，64KB SRAM
- 100 引脚，LQFP 封装
- 通过 3 个 26 引脚接头（未贴装）进行本机引脚访问
- 低功耗模式电压输入和运行
- 段码式 LCD 板接口
- 用于精密电流消耗测量的MCU电流测量点
- 多个时钟源 - RA MCU 振荡器和子时钟振荡器晶体，提供精密 8.000MHz 和 32,768Hz 参考时钟。 RA MCU 内部提供额外的低精度时钟
- 系统控制和生态系统访问
- USB 全速主机和设备（USB-C 连接器）
- 三个 5V 输入源
- USB（调试模式，全速）
- 外部电源（使用表面贴装钳位测试点和电源输入通孔）
- 三种调试模式
- 板载调试器 (SWD)
- 外接调试器 (SWD)
- 板载调试器输出 (SWD、SWO 和 JTAG)
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 显示调节电源可用性的电源 LED 指示灯（白色）
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- 两个 Seeed Grove® 系统（I2C/I3C/模拟）连接器（未安装）
- SparkFun Qwiic® 连接器（未安装）
- 两个 Digilent Pmod™（SPI、UART、I2C）连接器
- Arduino®（UNO R3） 连接器
- MikroElektronika mikroBUS™ 连接器（未安装）
- MCU 启动配置跳线
- 套件内容
- EK-RA4L1 v1 板
- USB-C 转 USB-C 电缆
- USB-A 转 USB-C 电缆
- USB-C 转 USB-A 母头主机电缆
- 显示器安装硬件（垫片和固定螺钉）
- 段码式 LCD 板
应用
